Клапан сбросной предохранительный КСП 50-20
ТУ РБ 100270876.076-2000
Документы
декларация на КСП
Размер:
37.3 Кб
Назначение:
- Клапан предохранительный сбросной КСП 50-20 предназначен для автоматического сброса в атмосферу или отводящий трубопровод природного, паров сжиженного углеводородного и других неагрессивных газов или воздуха из резервуаров хранения и трубопроводов, при превышении давления в них свыше установленных пределов.
- Клапаны устанавливаются на резервуарах и трубопроводах с рабочим давлением до 2,0 МПа.
- Вид климатического исполнения У1 по ГОСТ 15150-69, при нижнем значении температуры окружающей среды минус 35°С.
- Пример обозначения при заказе:Клапан КСП-50-20 ТУ РБ 100270876.076-2000

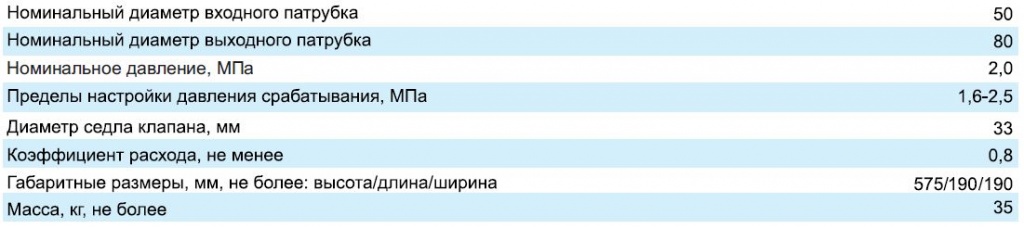

Технические характеристики:
Номинальный диаметр входного патрубка | 50 |
Номинальный диаметр выходного патрубка | 80 |
Номинальное давление, МПа | 2,0 |
Пределы настройки давления срабатывания, МПа | 1,6-2,5 |
Диаметр седла клапана, мм | 33 |
Коэффициент расхода, не менее | 0,8 |
Габаритные размеры, мм, не более: - высота - длина - ширина |
575 190 190 |
Масса, кг, не более | 35 |
