Регулятор давления газа прямоточный РГП-32

ТУ BY 100270876.161-2012

Документы

паспорт РГП-32 Размер: 1.1 Мб
запчасти РГП-32 Размер: 6 Мб

Назначение:

  • Регулятор давления газа прямоточный РГП-32, предназначен для редуцирования и поддержания заданного давления при­родных, искусственных, углеводородных и других неагрессив­ных газов.

  • Регулятор устанавливается в газорегуляторных пунктах (ГРП), шкафных регуляторных пунктах (ШРП), газорегуляторных уста­новках (ГРУ), объектах промышленного и коммунально­бытового назначения.

  • Вид климатического исполнения У2 по ГОСТ 15150-69, но при этом нижнее значение температуры окружающей среды минус 35 °С.

  • В зависимости от значения диапазона настройки выходного давления регулятор изготавливается в двух исполнениях и в че­тырех исполнениях в зависимости от варианта установки на га­зопроводе.

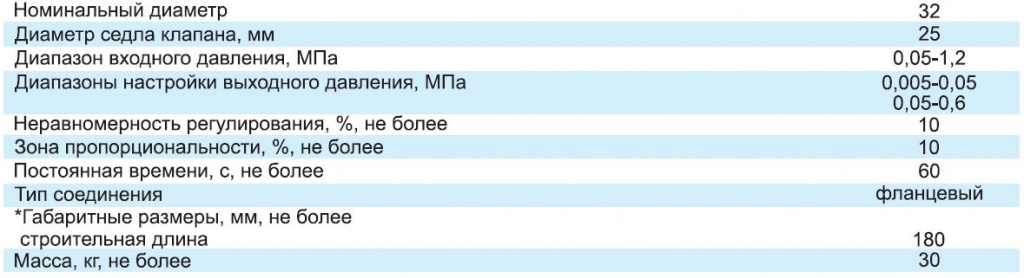

Технические характеристики:


Наименование параметра

 Значение
 Номинальный диаметр  32
 Диаметр седла клапана, мм  25
 Диапазон входного давления, МПа  0,05-1,2
 Диапазоны настройки выходного давления, МПа  0,005-0,05
 0,05-0,6
 Неравномерность регулирования, %, не более  10
 Зона пропорциональности, %, не более  10
 Постоянная времени, с, не более  60
 Тип соединения  фланцевый
 *Габаритные размеры, мм, не более
-строительная длина

180
 Масса, кг, не более  30

*Остальные габаритные размеры в соответствии с габаритно-монтажным чертежом.



При выборе исполнения регулятора, в случае, когда значение настройки выходного давления соответствует крайнему значению диапазона (например 0,05 МПа), следует выбирать испол­нение в сторону меньшего диапазона настройки (от 0,005 до 0,05 МПа).

Пример условного обозначения регулятора при заказе: «Регулятор РГП-32-ГЛ-(0,005-0,05) ТУ ВУ 100270876.161-2012».

Пропускная способность:



Преимущества регулятора РГП-32:

  • более высокая пропускная способность по сравнению с другими регуляторами данного типоразмера отечественного производства;
  • не более 10%  рост выходного давления при нулевом расходе на среднем выходном давлении и не более 5% на высоком;

  • высокая точность поддержания выходного давления при изменяющихся расходах;

  • стабильная работа на низких расходах (от нуля);

  • отсутствие зависимости изменения выходного давления при изменении входного давления;

  • новая конструкция пилота со встроенным стабилизатором и клапаном сброса управляющего давления обеспечивает стабильную работу регулятора на любых режимах, в т.ч. при резких переходных процессах;

  • настраиваемый стабилизатор с индикацией стабилизируемого давления обеспечивает более точную настройку под требуемые режимы работы;

  • клапан быстрого сброса управляющего давления предохраняет от разрыва мембрану регулятора при подаче в импульс повышенного давления;

  • герметичность исполнительного клапана соответствует классу «А» ГОСТ 9544-2015.
