Регулятор давления газа прямоточный РГП-50

ТУ BY 100270876.161-2012

Документы

декларация РГП-50 Размер: 144.3 Кб
паспорт РГП-50 Размер: 1.5 Мб
запчасти РГП-50 Размер: 10.8 Мб

Назначение:

  • Регулятор давления газа прямоточный РГП-50 с предохранительно запорным клапаном (ПЗК) является комбинированным и предназначен для редуцирования и поддержания заданного давления природных, искусственных, углеводородных и других неагрессивных газов и автоматического перекрытия подачи газа, при выходе контролируемого (выходного) давления за установленный верхний и нижний пределы.

  • Регулятор устанавливается в газорегуляторных пунктах (ГРП), шкафных регуляторных пунктах (ШРП), газорегуляторных установках (ГРУ).

  • Вид климатического исполнения У2 по ГОСТ 15150-69, но при этом нижнее значение температуры окружающей среды минус 35 °С.

  • В зависимости от значения диапазона настройки выходного давления регулятор изготавливается в четырех исполнениях и в четырех исполнениях в зависимости от варианта установки на газопроводе.

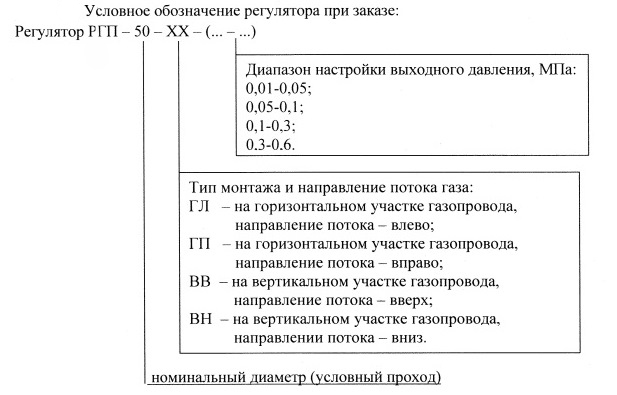

  • Пример обозначения при заказе: «Регулятор РГП-50-ГЛ-(0,01-0,1) ТУ BY 100270876.161-2012».

Табл3 РГП 50.JPG

При выборе исполнения регулятора, в случае, когда значение настройки выходного давления соответствует крайнему значению диапазона (например 0,1 МПа), следует выбирать исполнение в сторону большего диапазона настройки (от 0,1 до 0,3 МПа).

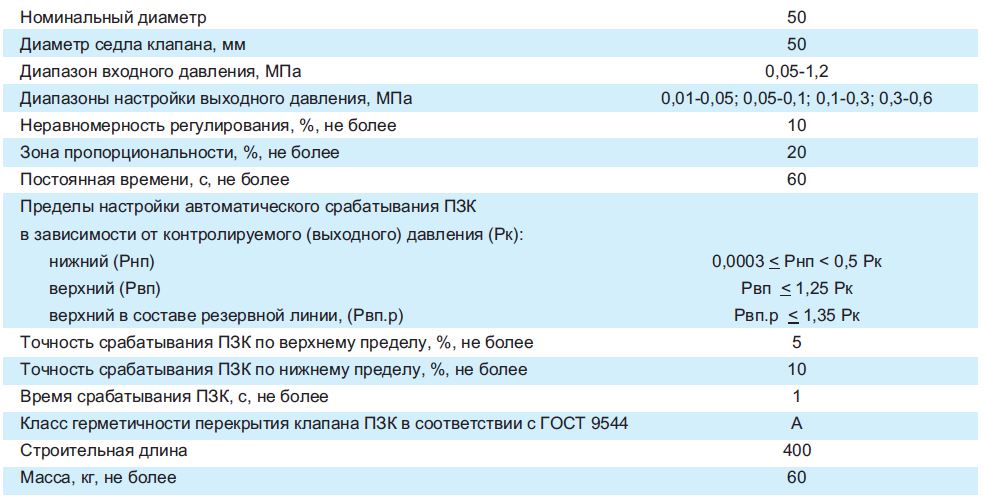

Технические характеристики:


Наименование параметра

 Значение
 Номинальный диаметр     50
 Диаметр седла клапана, мм     50
 Диапазон входного давления, МПа     0,05-1,2
 Диапазоны настройки выходного давления, МПа  0,01-0,05;
 0,05-0,1;
 0,1-0,3;
 0,3-0,6
 Неравномерность регулирования, %, не более     10
 Зона пропорциональности, %, не более     20
 Постоянная времени, с, не более     60
 Пределы настройки автоматического срабатывания ПЗК в зависимости от контролируемого (выходного) давления (Рк):
- нижний (Рнп)
- верхний (Рвп)
- верхний в составе резервной линии (Рвп.р)


0,0003≤Рнп<0,05Рк
Рвп≤1,25Рк
Рвп.р≤1,35Рк
 Точность срабатывания ПЗК по верхнему пределу, %, не более     5
 Точность срабатывания ПЗК по нижнему пределу, %, не более     10
 Время срабатывания ПЗК, с, не более     1
 Класс герметичности перекрытия клапана ПЗК в соответствии с ГОСТ 9544     А
 Строительная длина     400
 Масса, кг, не более     60

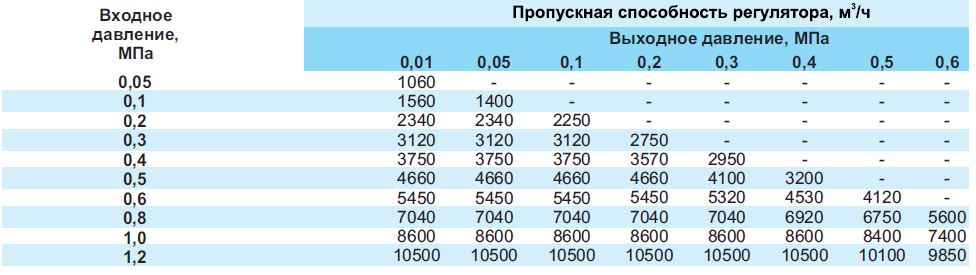

Пропускная способность:




Преимущества регулятора РГП-50:

  • более высокая пропускная способность  по сравнению с другими регуляторами данного типоразмера отечественного производства;
  • не более 10%  рост выходного давления при нулевом расходе на среднем выходном давлении и не более 5% на высоком;
  • высокая точность поддержания выходного давления при изменяющихся расходах;
  • стабильная работа на низких расходах (от нуля);
  • отсутствие зависимости изменения выходного давления при изменении входного давления;
  • применён новый механизм настройки ПЗК, который:

    - обеспечивает надёжное удержание клапана ПЗК в открытом положении;

    - позволяет производить настройку и проверку срабатывания ПЗК без открытия рабочего клапана ПЗК;

    - обеспечивает стабильное срабатывание с точностью ниже 5%;
  • новая конструкция пилота со встроенным стабилизатором и клапаном сброса управляющего давления обеспечивает стабильную работу регулятора на любых режимах, в т.ч. при резких переходных процессах;
  • настраиваемый стабилизатор с индикацией стабилизируемого давления обеспечивает более точную настройку под требуемые режимы работы;
  • клапан быстрого сброса управляющего давления предохраняет от разрыва мембрану регулятора при подаче в импульс повышенного давления;
  • герметичность исполнительного клапана и клапана ПЗК соответствует классу «А» ГОСТ 9544-2015.
