Регуляторы давления газа комбинированные КРОН

ТУ BY 100270876.165-2012

Документы

паспорт КРОН-50 Размер: 1.2 Мб
запчасти КРОН Размер: 12 Мб

Назначение:

  • Регуляторы давления газа комбинированные КРОН с предохра­нительным запорным клапаном предназначены для редуцирования и поддержания заданного давления очищенных (осушенных) природных, искусственных, углеводородных и других неагрессивных газов и для автоматического перекрытия подачи газа при выходе значения контролируемого (выходного) давления за установленные верхний или нижний пределы.

  • Вид климатического исполнения У2 по ГОСТ 15150-69, но при этом нижнее значение температуры окружающей среды минус 40°С (для регуляторов в стальном корпусе) или минус 35°С (для регуляторов в чугунном корпусе).

  • Регуляторы в зависимости от значения диапазона настройки выходного давления и от направления потока газа изготавливаются в шести исполнениях.

  • При выборе исполнения регулятора в случае, когда значение на­стройки выходного давления соответствует крайнему значению диапазона (например, 0,05 МПа), следует выбирать исполнение в сторону большего диапазона настройки (от 0,05 до 0,3 МПа).

Условное обозначение регулятора при заказе:

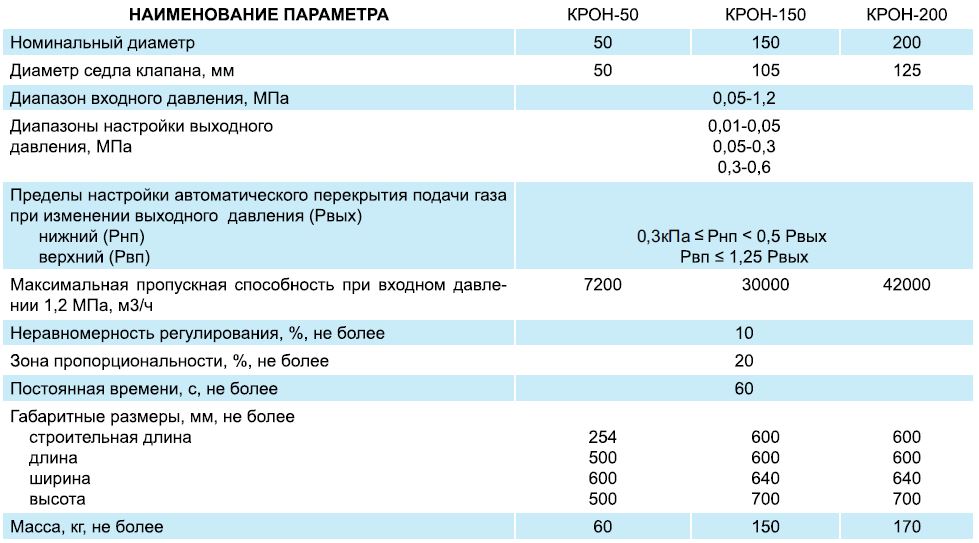

Технические характеристики:


Наименование параметра

 КРОН-50   КРОН-150   КРОН-200
 Номинальный диаметр     50     150     200
 Диаметр седла клапана, мм     50     105     125
 Диапазон входного давления, МПа                     0,05-1,2
 Диапазоны настройки выходного давления, МПа                    0,01-0,05
                    0,05-0,3
                     0,3-0,6
 Пределы настройки автоматического перекрытия подачи газа при изменении выходного давления (Рвых)
- нижний (Рнп)
- верхний (Рвп)


           0,3кПа≤Рнп<0,5Рвых
                Рвп≤1,25Рвых
 Максимальная пропускная способность при входном давлении 1.2 МПа, м³/ч     7200     30000     42000
 Неравномерность регулирования, %, не более                           10
 Зона пропорциональности, %, не более                           20
 Постоянная времени, с, не более                           60
 Габаритные размеры, мм, не более
- строительная длина
- длина
- ширина
- высота

    254
    500
    600
    500

     600
     600
     670
     700

     600
     600
     670
     700
 Масса, кг, не более      60      150      170

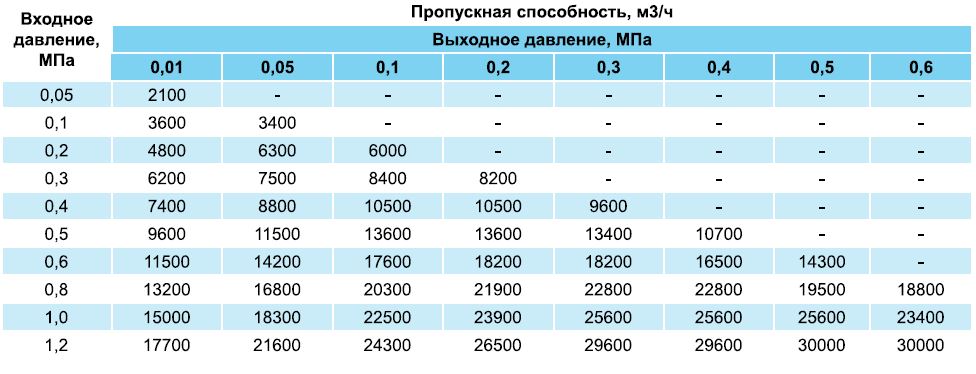

Основные расходные характеристики регуляторов КРОН-50:



Основные расходные характеристики регуляторов КРОН-150:




Основные расходные характеристики регуляторов КРОН-200:



Преимущества регуляторов КРОН:

  • конструкция выполнена таким образом, что основной клапан регулятора находится над седлом (в верхней части регулятора), а предохранительно-запорный клапан – под седлом (в нижней части регулятора). Это снижает вероятность засорения основного рабочего клапана и седла регулятора механическими абразивными частицами;

  • в регуляторах КРОН-150 и 200 клапан ПЗК выполнен разгруженным, что позволяет без особого усилия производить его открытие при наличии входного давления;

  • не более 10%  рост выходного давления при нулевом расходе на среднем выходном давлении и не более 5% на высоком;

  • высокая точность поддержания выходного давления при изменяющихся расходах;

  • стабильная работа на низких расходах (от нуля);

  • отсутствие зависимости изменения выходного давления при изменении входного давления;

  • новая конструкция пилота со встроенным стабилизатором и клапаном сброса управляющего давления обеспечивает стабильную работу регулятора на любых режимах, в т.ч. при резких переходных процессах;

  • настраиваемый стабилизатор с индикацией стабилизируемого давления обеспечивает более точную настройку под требуемые режимы работы;

  • клапан быстрого сброса управляющего давления предохраняет от разрыва мембрану регулятора при подаче в импульс повышенного давления;

  • герметичность исполнительного клапана и клапана ПЗК соответствует классу «А» ГОСТ 9544-2015.
