ТУ BY 100270876.166-2012

Документы

Паспорт УХВ Размер: 34.9 Мб

Назначение:

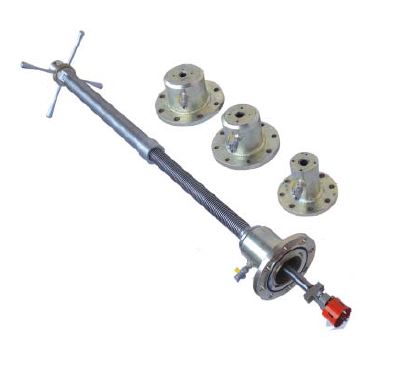

  • Устройство холодной врезки УХВ предназначено для присоеди­нения дополнительного газопровода к действующему основному, путем вырезки отверстия в действующем газопроводе без сниже­ния в нем давления.
  • Вид климатического исполнения У1 по ГОСТ 15150-69.
  • В зависимости от номинального диаметра присоединяемого газо­провода и комплектации УХВ изготавливается в четырех испол­нениях:
    • УХВ-80/100 для присоединяемых газопроводов с максимальны­ми диаметрами DN80, DN100;
    • УХВ-80/100-3 для присоединяемых газопроводов с максималь­ными диаметрами DN80, DN100 с запорным устройством в ком­плекте;
    • УХВ-125/150 для присоединяемых газопроводов с максималь­ными диаметрами DN125, DN150;
    • УХВ-125/150-3 для присоединяемых газопроводов с максималь­ными диаметрами DN125, DN150 с запорным устройством в ком­плекте.
  • Пример условного обозначения УХВ при заказе: «УХВ-80/100 ТУ BY 100270876.166-2012».

Технические характеристики:

 Наименование параметра   УХВ-80/100   УХВ-80/100-3   УХВ-125/150   УХВ-125/150-3
 Номинальный диаметр действующего газопровода, мм, не менее                     80                      125
 Номинальный диаметр присоединяемого газопровода, мм, не более:
- при стакане DN80
- при стакане DN100
- при стакане DN125
- при стакане DN150


                   80
                  100
                    -
                    -


                       -
                       -
                    125
                    150
 Номинальное давление газа в действующем газопроводе, МПа, не более                                            1,2
 Метод врезки                            ручной, механический
 Режущие инструменты                           пила кольцевая, сверло
 Производительность устройства (без учёта подготовительных работ)                               одна врезка в час
 Тип соединения                                     фланцевый
 Комплектуемость запорными устройствами         нет         да         нет         да
 Габаритные размеры, мм, не более:
- длина
- ширина
- высота

                  835
                  400
                 1770

                    835
                    400
                   1990
 Масса, кг, не более:
- полного комплекта с учётом транспортной тары
- полного комплекта без учёта транспортной тары

       57,5
       44,5

         95
         82

         75
         58

        149
        132
