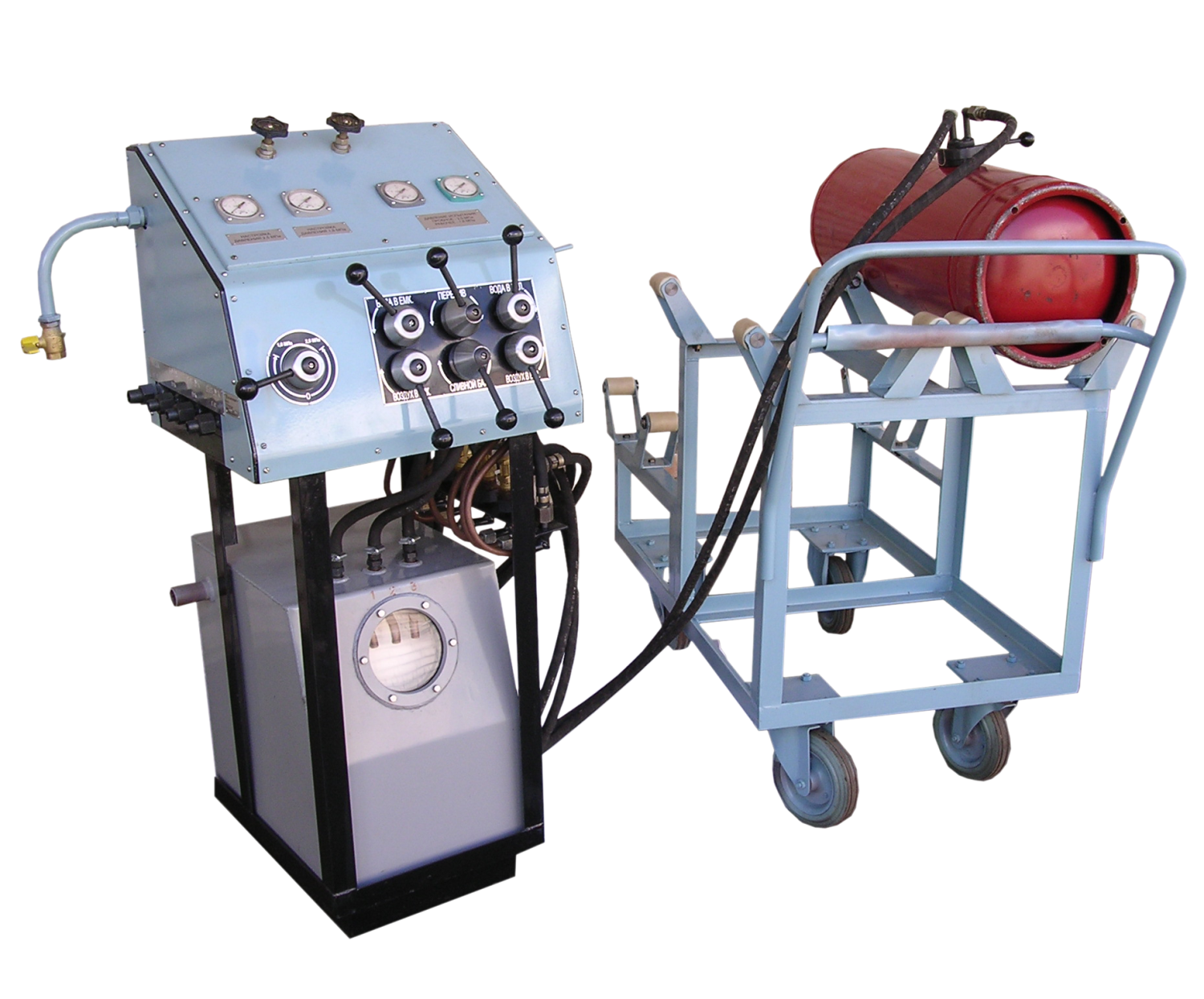

Технологическая линия для освидетельствования топливных баллонов легковых автомобилей

ТУ РБ 00555028-002-94

Назначение:

  • Предназначена для механизации операций освидетельство­вания топливных баллонов АГ-45, АГ-50, АГ-65 для легковых автомобилей, использующих в качестве моторного топлива сжиженный углеводородный газ по ГОСТ 27578-87.

  • Линия представляет собой комплекс нестандартного оборудо­вания, установленного в определенной технологической последовательности.

  • В состав линии входят следующие агрегаты:

    • агрегат слива газа из топливных баллонов легковых автомо­билей АСГТБ;

    • агрегат гидроиспытаний топливных баллонов легковых автомобилей АГТБ;

    • агрегат пропарки топливных баллонов легковых автомоби­лей АПТБ.

  • Для механизации процессов приема, выдачи и перемещения баллонов по технологическому циклу предусмотрена много­местная тележка с поворотными люнетами, в которые устанавливаются баллоны для проведения всех технологичес­ких операций.

  • Категория производственных помещений по взрыво-пожарозащищенности А, класс помещений В-1 А.

Технические характеристики:

                Наименование параметра   Значение
 Производительность, бал/смена, не менее         60
 Объём обрабатываемых баллонов, л  45, 50, 65
 Давление газа в трубопроводах, МПа
- паровой фазы
- слива

   0,7±0,1
   0,3±0,1
 Давление сжатого воздуха, МПа    0,6±0,2
 Давление пара, МПа   0,1-0,15
 Обслуживающий персонал, чел         3
 Масса, кг, не более       600

Агрегат слива газа из топливных баллонов легковых автомобилей АСГТБ
Агрегат АСГТБ предназначен для слива неиспарившихся остатков сжиженного углеводородного газа из стальных баллонов легковых автомобилей по ТУ 51-395-90

                       Наименование параметра      Значение
 Количество одновременно обрабатываемых баллонов, шт
АГ-45, АГ-50
АГ-65

       1,2,3
        1,2
 Производительность, бал/смена, не менее          60
 Давление сжатого воздуха, МПа      0,6±0,2
 Давление паровой фазы СУГ, МПа      0,7±0,1
 Давление сливной магистрали, МПа      0,3±0,1
 Габаритные размеры, мм, не более  560/530/1200
 Масса, кг, не более           85

Агрегат гидравлических испытаний топливных баллонов АГТБ
Агрегат АГТБ предназначен для гидравлических испытаний стальных баллонов легковых автомобилей по ТУ 51-395-90

                           Наименование параметра       Значение
 Объём обрабатываемых баллонов, л        45,50, 65
 Количество одновременно обрабатываемых баллонов, шт
- АГ-45
- АГ-65

          1,2,3
           1,2
 Производительность, бал/смена, не менее             60
 Давление сжатого воздуха, МПа         0,6±0,1
 Давление при гидроиспытании (пробное/рабочее), МПа         2,5/1,6
 Габаритные размеры, мм, не более  2640/1440/1240
 Масса, кг, не более           400

Агрегат пропарки топливных баллонов АПТБ
Агрегат АПТБ предназначен для пропарки стальных баллонов легковых автомобилей по ТУ 51-395-90

                        Наименование параметра      Значение
 Объём обрабатываемых баллонов, л      45,50,65
 Количество одновременно обрабатываемых баллонов, шт           1
 Производительность, бал/смена, не менее          20
 Давление сжатого воздуха, МПа       0,6±0,2
 Давление пара, МПа       0,1-0,15
 Давление воздуха при продувке, МПа       0,1±0,05
 Габаритные размеры, мм, не более  990/535/1202
 Масса, кг, не более          72
