Клапаны предохранительные сбросные ПСК-25, -50

ТУ BY 100270876.155-2010

Документы

запчасти ПСК Размер: 2.8 Мб
Паспорт ПСК-25 и ПСК-50 Размер: 26.1 Мб

Назначение:

  • Клапаны предохранительные сбросные ПСК-25 и ПСК-50 яв­ляются пружинными клапанами пропорционального де­йствия и предназначены для сброса в атмосферу природ­ных, искусственных и других неагрессивных газов при увели­чении контролируемого давления сверх установленных пределов.

  • Клапаны устанавливаются в газорегуляторных пунктах (ГРП), шкафных регуляторных пунктах (ШРП), газо­регуляторных установках (ГРУ), объектах промышленного и коммунально-бытового назначения.

  • Вид климатического исполнения У2 по ГОСТ 15150-69, но при этом нижнее значение температуры окружающей среды минус 40 °С (для клапанов в корпусе из алюминиевых сплавов) или минус 35°С (для клапанов в чугунном корпусе). В зависимости от величины контролируемого давления кла­паны ПСК-25 и ПСК-50 изготавливается в шести исполнени­ях.

  • В зависимости от материала корпуса клапаны ПСК-50 изготавливаются в трех исполнениях: АК 12, СЧ 20 и ВЧ 40.

Технические характеристики:

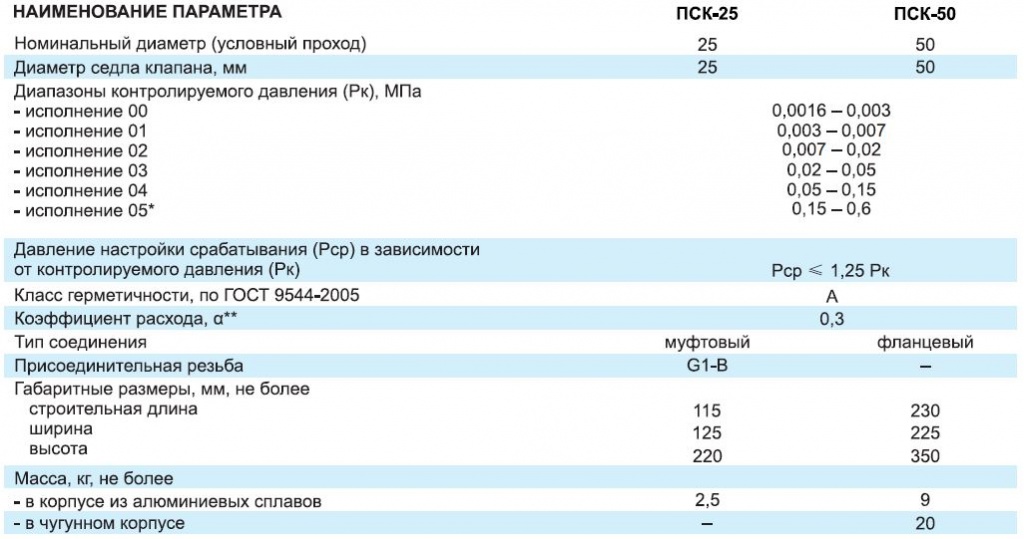

 Наименование параметра

   ПСК-25      ПСК-50
 Номинальный диаметр (условный проход)         25          50
 Диаметр седла клапана, мм         25          50
 Диапазоны контролируемого давления (Рк), МПа
- исполнение 00
- исполнение 01
- исполнение 02
- исполнение 03
- исполнение 04
- исполнение 05*

         0,0016-0,003
          0,003-0,007
           0,007-0,02
            0,02-0,05
            0,05-0,15
             0,15-0,6
 Давление настройки срабатывания (Рср) в зависимости от контролируемого давления (Рк)             Рср≤1,25Рк
 Класс герметичности по ГОСТ 9544-2005                    А
 Коэффициент расхода, α**                   0,3
 Тип соединения  муфтовый   фланцевый
 Присоединительная резьба      G1-В           -
 Габаритные размеры, мм, не более:
- строительная длина
- ширина
- высота

      115
      125
      220

       230
       225
       350
 Масса, кг, не более:
- в корпусе из алюминиевых сплавов
- в чугунном корпусе

       2,5
         -

         9
        20

*Для ПСК-50 в корпусе из материала СЧ-20 исполнение -05 не изготавливается. **Расчет пропускной способности, в зависимости от давления, по ГОСТ 12.2.085-2002

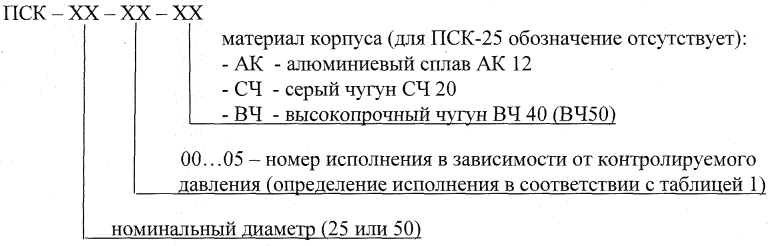

При выборе исполнения клапана, в случае когда зна­чение контролируемого давления соответствует крайнему значению диапазона (например, 0,02 МПа), следует выбирать исполнение в сторону боль­шего диапазона настройки (от 0,02 до 0,05 МПа). Пример условного обозначения клапана при заказе: «Клапан ПСК-50-00-АК ТУ BY 100270876.155-2010».
