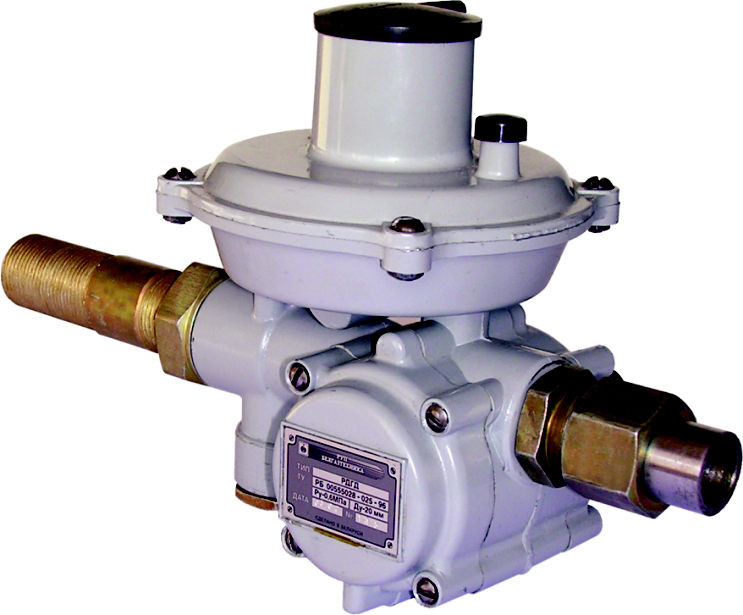

Регулятор давления газа домовой РДГД-М

Регулятор давления газа домовой РДГД-М
Регулятор давления газа домовой РДГД-М
Регулятор давления газа домовой РДГД-М
Регулирующая арматура
Артикул:ТУ РБ 00555028.025-96
Регулятор давления газа домовой РДГД предназначен для пониже­ния входного давления природных, искусственных, углеводород­ных и других неагрессивных газов, автоматического отключения подачи газа при повышении контролируемого (выходного) давления сверх установленного предела. Диапазон входного давления - 0,05-0,6 МПа. Значение выходного давления - 2,0 (1,3) кПА.

Документы

Паспорт РДГД-М Размер: 1.6 Мб
декларация на РДГД-М по ТР ТС 010(5д) Размер: 60.1 Кб
запчасти РДГД-М Размер: 5.1 Мб
РДГД-М РДГД-50 РФ Размер: 199.5 Кб
РДГД-М по ТР ТС 010 с 19.04.21 по 07.04.26 Размер: 2 Мб
Модель для Rеvit (BIM-технология) РДГД-М-2 Размер: 7 Мб

Назначение:

  • Регулятор давления газа домовой РДГД-М предназначен для редуцирования и поддержания заданного давления “после себя” природных, искусственных, углеводородных и других неагрессивных газов, автоматического отключения подачи газа при повышении выходного давления сверх установленного предела значения.
  • В зависимости от направления потока газа конструкцией регулятора РДГД-М предусмотрен угловой или линейный монтаж.
  • Регулятор может устанавливаться в узлах редуцирования газового топлива промышленных и коммунально-бытовых объектов.
  • Вид климатического исполнения УЗ по ГОСТ 15150-69, при этом нижнее значение температуры окружающей среды минус 40°С.
  • Пример обозначения при заказе:
    Регулятор давления газа домовой в угловом исполнении с выходным давлением 2,0 кПа: «Регулятор РДГД-М-2,0 ТУ РБ 00555028-025-96»

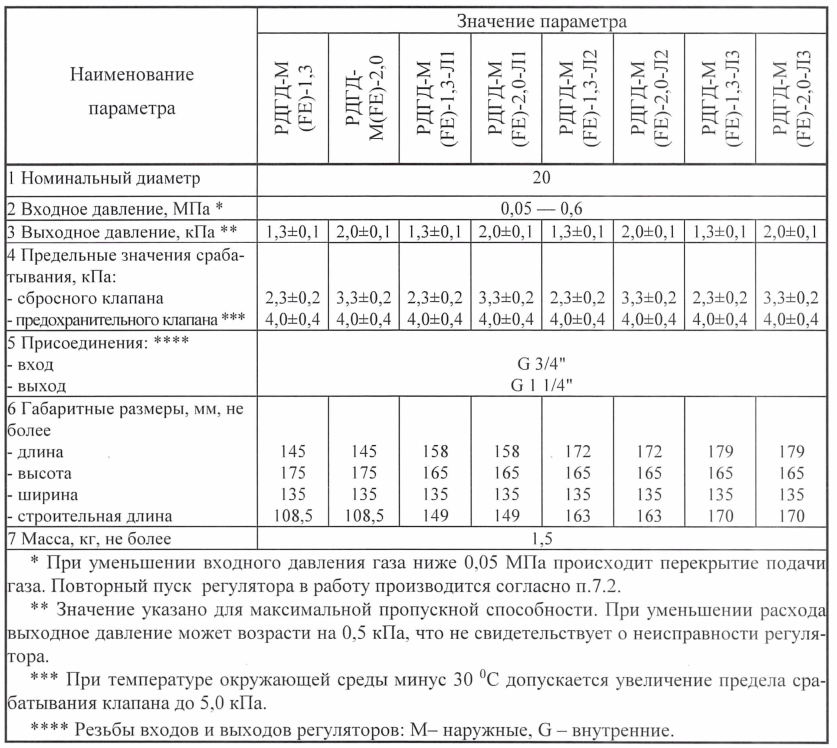

Технические характеристики:

 Наименование параметра

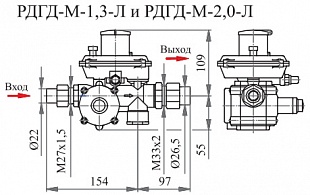

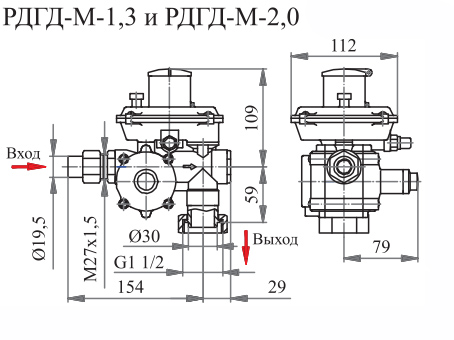

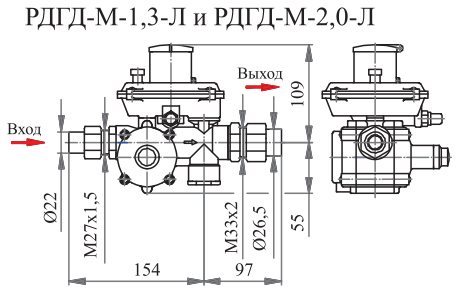

  РДГД-М-1,3  РДГД-М-1,3-Л  РДГД-М-2,0  РДГД-М-2,0-Л
 Диаметр условного прохода
                                 20
Входного давления, МПа                             0,05-0,6*
Выходное давления, кПа            1,3±0,1**           2,0±0,1**
 Предельное значение срабатывания, кПа:
 - сбросного клапана
 - предохранительно-запорного клапана

           2,3±0,2
           4,0±0,4***

          3,3±0,2
          4,0±0,4***
 Максимальная пропускная способность при максимальном входном давлении (0.6МПа), м³/ч, не более                                  12

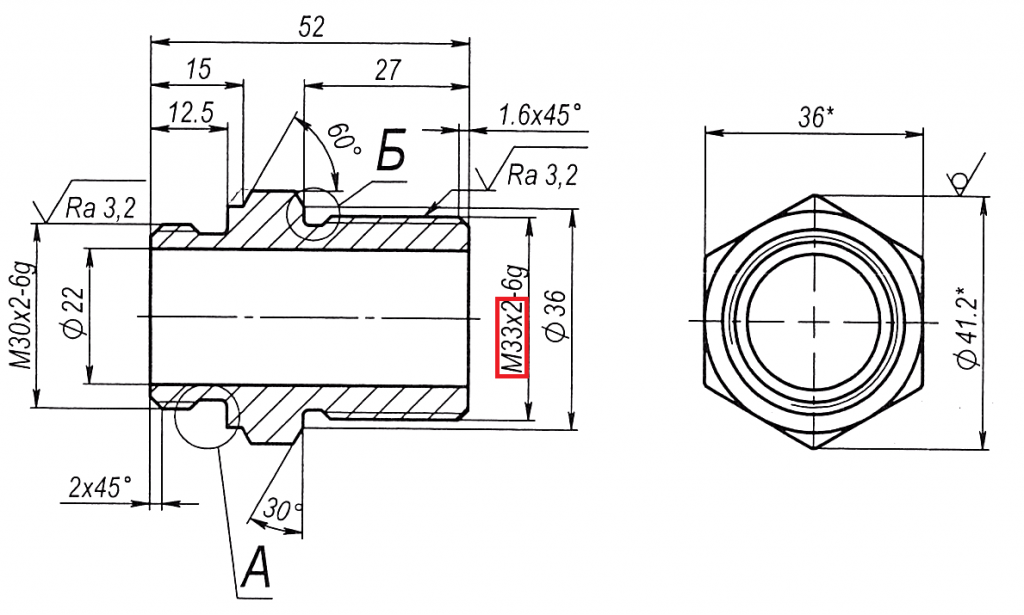

 Присоединения:
вход
выход

                                  М 27х1,5
 G 1 1/4"   М 33х1,5       G 1 1/4"   М 33х1,5
 Неравномерность регулирования, %                                ±10
 Изменение выходного давления при нулевом расходе (зона пропорциональности), %, не более                                  20***
 Зона нечувствительности от верхнего предела настройки выходного давления, %                                  2,5

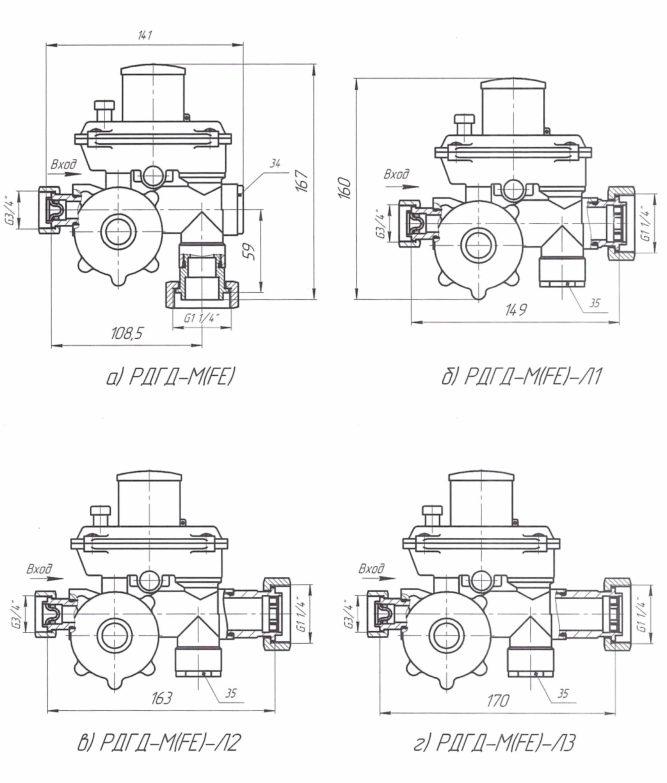

 Габаритные размеры, мм, не более:
- длина
- ширина
- высота

   170
   175
   135

    175
    165
    135

   170
   175
   135

    175
    165
    135
 Масса, кг, не более                                  1,5

Примечание

*Значение указано для максимальной пропускной способности. При уменьшении расхода выходное давление может возрасти на 0.0005 МПа, что не свидетельствует о неисправности регулятора.

**При температуре окружающей среды минус 30°С допускается увеличение предела срабатывания предохранительно-запорного клапана до 0,0005 МПа.

Пропускная способность:

 Входное давление, МПа  0,05   0,1   0,2   0,3   0,4    0,5   0,6
 Пропускная способность, м³/ч     8   9  10  10,5   11  11,5   12
