Назначение

Регулятор давления газа РД-50 с предохранительно-запорным клапаном (ПЗК) является комбинированным и предназначен для редуцирования и поддержания заданного давления природных, искусственных, углеводородных и других неагрессивных газов и автоматического перекрытия подачи газа, при выходе контролируемого (выходного) давления за установленный верхний и нижний пределы.

Регулятор РД-50-С дополнительно оснащен встроенным пружинным предохранительно-сбросным клапаном (ПСК) пропорционального действия, предназначенным для сброса в атмосферу вышеуказанных газов при увеличении контролируемого (выходного) давления сверх установленного предела.

Вид климатического исполнения У2 по ГОСТ 15150-69, но при этом нижнее значение температуры окружающей среды минус 40ºС.

Регуляторы в зависимости от значения диапазона настройки выходного давления и наличия встроенного сбросного клапана ПСК изготавливаются в десяти исполнениях.

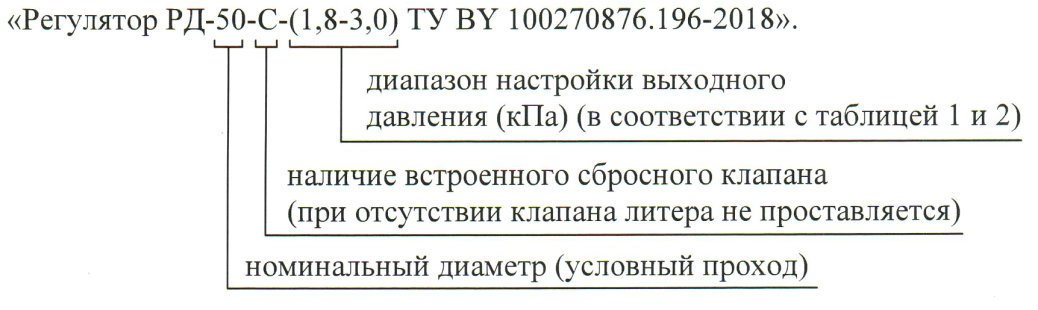

Пример условного обозначения регулятора при заказе:


Технические характеристики


Наименование параметра

    РД-50
  РД-50-С
 Номинальный диаметр (условный проход)                   50
 Диаметр седла клапана, мм                   28
 Диапазон входного давления, МПа             0,05 - 1,2
 Диапазоны настройки выходного давления, кПа*              1,6 – 2,0
             1,8 – 3,0
             2,8 – 5,0
             4,8 – 7,0
             6,8 – 13,0
 Неравномерность регулирования, %, не более                   10
 Зона пропорциональности, %, не более                   20
 Постоянная времени, с, не более                   60
 Пределы настройки автоматического срабатывания ПЗК в зависимости от
контролируемого (выходного) давления (Рк):
      нижний (Pнп)
      верхний (Pвп)
      верхний в составе резервной линии, (Рвп.р)


   0,0003≤ Pнп < 0,5Pк
        Pвп ≤ 1,25Pк
       Pвп.р ≤ 1,35Pк
 Точность срабатывания ПЗК по верхнему пределу, %, не более                   5
 Точность срабатывания ПЗК по нижнему пределу, %, не более                  10
 Время срабатывания ПЗК, с, не более                   1
 Суммарная площадь проходного сечения клапана ПСК, мм2           -       19,2
 Давление настройки срабатывания ПСК (Pср)          - Pср≤1,15Pк
 Коэффициент расхода сбросного клапана, α **          -       0,05
 Класс герметичности перекрытия клапана ПЗК и ПСК (при наличии)
в соответствии с ГОСТ 9544-2005
                  А
 Тип соединения фланцевое 50-16-xx-1-B
ГОСТ 33259-2015
 Материал корпуса   АК-12 ГОСТ 1583-89
 Габаритные размеры, мм, не более
 - строительная длина
 - ширина
 - высота

                 230
                 300
                 600

* Диапазоны настройки приведены при классическом расположении регулятора на газопроводе. Регулятор с диапазоном 1,6 – 2,0 кПа в неклассическом (повернутом, перевернутом) положении не применять. Регулятор с диапазоном 1,8 – 3,0 кПа в неклассическом (повернутом, перевернутом) положении использовать на давление 1,6 – 3,0 кПа. Соответствие диапазонов давлений в зависимости от положения указано в таблице:

   Диапазон давления при классическом
положении, кПа
   Диапазон давления при неклассическом
положении, кПа
 1,6 – 2,0  НЕ ПРИМЕНЯТЬ
 1,8 – 3,0  1,6 – 3,0
 2,8 – 5,0  2,8 – 5,0
 4,8 – 7,0  4,8 – 7,0
 6,8 – 13,0  6,8 – 13,0

** Расчет пропускной способности сбросного клапана в зависимости от давления производить по ГОСТ 12.2.085-2002. При необеспечении требуемой пропускной способности необходимо применять внешний (отдельный) сбросной клапан в ГРП, ШРП, ГРУ. Допускается производить переделку регулятора РД-50-С под РД-50 и наоборот (для сохранения гарантийного срока переделка должна производиться изготовителем или организацией, уполномоченной изготовителем).

Пропускная способность

Входное давление, МПа
Пропускная способность, м³/ч
при выходном давлении
  1,6 кПа
   5,0 кПа
  13,0 кПа
                  0,05      215       205       200
                  0,1      330       330       340
                  0,2      480       480       500
                  0,3      520       540       570
                  0,4      560       580       630
                  0,6      710       720       740
                  0,8      820       830       840
                  1,0      910       920       940
                  1,2     1020      1030      1050

Преимущества регулятора РД-50:

  • рост выходного давления при нулевом расходе не более 10%;
  • возможность установки в любом пространственном положении;
  • применён новый механизм настройки ПЗК, который:

    - обеспечивает надёжное удержание клапана ПЗК в открытом положении;

    - позволяет производить настройку и проверку срабатывания ПЗК без открытия рабочего клапана ПЗК;

    - обеспечивает стабильное срабатывание с точностью ниже 5%
  • высокая точность поддержания выходного давления при изменяющихся расходах;
  • стабильная работа на низких расходах (от нуля);
  • отсутствие зависимости изменения выходного давления при изменении входного давления;
  • герметичность исполнительного клапана и клапана ПЗК соответствует классу «А» ГОСТ 9544-2015.
