Регулятор давления газа РДК-50СВ
Регулирующая арматура
Регулятор предназначен для редуцирования и поддержания заданного давления природных, искусственных, углеводородных и других неагрессивных газов. Регулятор оснащен предохранительно-запорным клапаном (ПЗК) и обеспечивает автоматическое перекрытие подачи газа, при выходе контролируемого (выходного) давления за установленный верхний и нижний пределы.
Документы
11-19.3 РДК-50 СВ Паспорт
Размер:
49 Мб
Модель для Rеvit (BIM-технология) РДК-50СВ
Размер:
7.3 Мб
Видеообзор РДК-50СВ
Размер:
7.3 Кб
РДК-50СВ ТР ТС 010 с 15.11.21 по 09.11.26
Размер:
165.6 Кб
НАЗНАЧЕНИЕ
- Регулятор давления газа РДК-50СВ является комбинированным, непрямого действия и предназначен для редуцирования и поддержания заданного давления природных, искусственных, углеводородных и других неагрессивных газов. Регулятор оснащен предохранительно-запорным клапаном (ПЗК) и обеспечивает автоматическое перекрытие подачи газа, при выходе контролируемого (выходного) давления за установленный верхний и нижний пределы.
- Вид климатического исполнения У2 по ГОСТ 15150-69, но при этом нижнее значение температуры окружающей среды минус 40°С.
- Регулятор, в зависимости от значения диапазона настройки выходного давления и направления потока газа, изготавливается в восьми исполнениях.

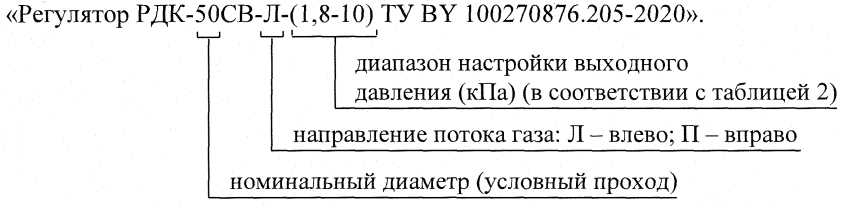

- Пример обозначения при заказе:
Технические характеристики
Наименование параметра | Значение |
Номинальный диаметр DN | 50 |
Диаметр седла клапана, мм | 30 |
Диапазон входного давления, МПа | 0,05-1,2 |
Диапазоны настройки выходного давления, кПа |
1,8-10 10-50 50-100 100-600 |
Неравномерность регулирования, %, не более |
10 |
Зона пропорциональности, %, не более |
20 |
Зона нечувствительности, %, не более* | 2,5 |
Постоянная времени, с, не более | 60 |
Пределы настройки автоматического срабатывания ПЗК в зависимости от контролируемого (выходного) давления (Рк): нижний (Рнп) верхний (Рвп)** верхний в составе резервной линии, (Рвп.р)** |
0,0003≤Рнп<0,5 Рк Рвп≤1,25 Рк Рвп.р≤1,35 Рк |
Точность срабатывания ПЗК по верхнему пределу, %, не более | 5 |
Точность срабатывания ПЗК по нижнему пределу, %, не более | 10 |
Время срабатывания ПЗК, с, не более | 1 |
Класс герметичности перекрытия клапана ПЗК в соответствии с ГОСТ 9544-2015 | A |
Тип соединения | фланцевое 50-16-хх-1-В ГОСТ 33259-2015 |
Материал корпуса | АК12 ГОСТ 1583-93 |
Габаритные размеры, мм, не более - строительная длина - длина - ширина - высота |
230 380 420 425 |
Масса, кг, не более |
24 |
** При настройке регулятора, для обеспечения стабильной работы ПЗК, разница давлений между Рк и Рвп должна составлять не менее 20%.
