Регулятор давления комбинированный РДС-32
Регулирующая арматура
Артикул:ТУ РБ 100270876.099-2002
Регулятор давления комбинированный РДС-32 предназначен для понижения входного давления природных, искусственных, углеводородных и других неагрессивных газов, автоматического поддержания выходного давления на заданном уровне и автоматического отключения подачи газа при выходе контролируемого (выходного) давления за установленные верхний и нижний пределы. Диапазон входного давления - 0,3-1,2 МПа. Диапазон настройки выходного давления - 0,0013-0,3 МПа.
Документы
Декларация на РДС-32 по ТР ТС 010
Размер:
32.1 Кб
декларация на РДС по ТР ТС 010
Размер:
58.4 Кб
руководство по эксплуатации РДС-32
Размер:
552.7 Кб
запчасти РДС-32
Размер:
3.9 Мб
Модель для Rеvit (BIM-технология) РДС-32
Размер:
16.9 Мб
РДС-32 ТР ТС 010 с 02.10.20 до 24.09.25
Размер:
1.6 Мб
Назначение:
- Регулятор давления газа РДС-32 предназначен для понижения входного давления до среднего и низкого, природных искусственных, углеводородных и других неагрессивных газов, автоматического поддержания выходного давления на заданном уровне, автоматического отключения подачи газа при повышении выходного давления сверх установленного предела или при уменьшении выходного ниже установленной величины.
- Вид климатического исполнения регулятора УХЛ 2 по ГОСТ 15150, при этом нижнее значение температуры окружающей среды минус 40°С.
- При необходимости изменения направления потока газа, корпус регулятора поворачивается в любое положение.
- Пример обозначения при заказе: Регулятор с выходным давлением 0,005-0,015 МПа:
«Регулятор РДС-32-1 ТУ РБ 100270876.099-2002»

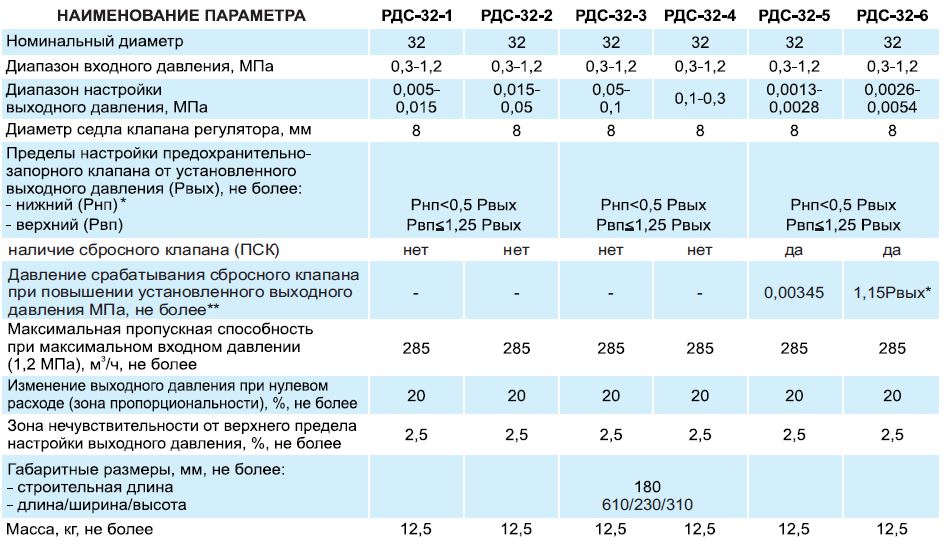

Технические характеристики:
Наименование параметра |
РДС-32-1 | РДС-32-2 | РДС-32-3 | РДС-32-4 | РДС-32-5 | РДС-32-6 |
Номинальный диаметр DN | 32 | |||||
Диапазон входного давления, МПа | 0,3-1,2 | |||||
Выходное давление, МПа | 0,005-0,015 | 0,015-0,05 | 0,05-0,1 | 0,1-0,3 | 0,0013-0,0028 | 0,0026-0,0054 |
Диаметр седла клапана регулятора, мм | 8 | |||||
Наличие сбросного клапана (ПСК) | нет | да | ||||
Давление срабатывания ПСК при повышении установленного выходного давления, МПа, не более* | — | 0,00345 | 1,15Рвых | |||
Пределы настройки ПЗК от установленного выходного давления (Рвых), не более: - нижний (Рнп)** - верхний (Рвп)*** |
Рнп<0,5 Рвых Рвп≤1,25 Рвых |
|||||
Максимальная пропускная способность при максимальном входном давлении (1.2 МПа), м³/ч, не более | 285 | |||||
Изменение выходного давления при нулевом расходе (зона пропорциональности), %, не более | 20 | |||||
Зона нечувствительности от верхнего предела настройки выходного давления, %, не более | 2,5 | |||||
Габаритные размеры, мм, не более: - строительная длина - длина - ширина - высота |
180 610 230 310 |
|||||
Масса, кг, не более | 12,5 |
* Давление срабатывания сбросного клапана при выходном давлении до 0,003 МПа включительно должно быть 0,00345 МПа.
** Верхний предел настройки предохранительного клапана при выходном давлении до 0,003 МПа включительно должен быть 0,00375 МПа. Точность значения перекрытия по верхнему пределу +5%. При настройке регулятора, для обеспечения стабильной работы ПЗК, разница между выходным давлением и давлением верхнего предела настройки должна составлять не менее 20%.
*** Точность значения перекрытия 10 нижнему пределу +10%.

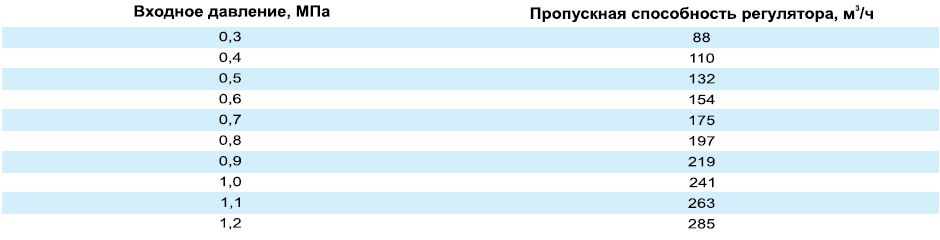

Пропускная способность:
Входное давление, МПа | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
Пропускная способность, м³/ч | 88 | 110 | 132 | 154 | 175 | 197 | 219 | 241 | 263 | 285 |
