Регулятор давления прямоточный со встроенным монитором РГП.М-32
Регулирующая арматура
Артикул:ТУ BY 100270876.161-2012
Регулятор давления прямоточный со встроенным монитором РГП.М-32 является регулятором непрямого действия и предназначен для редуцирования и поддержания заданного давления природных, искусственных, углеводородных и других неагрессивных газов. Регулятор оснащен регулятором-монитором, который обеспечивает дополнительную защи-ту системы газопроводов от превышения давления, в случае выхода из строя основного регулятора. Диапазон входного давления - 0,05-1,2 МПа. Диапазон настройки выходного давления - 0,005-0,6 МПа.
Документы
РГП.М-32 ТР ТС 010 с 13.02.2023 по 07.02.2028
Размер:
441.1 Кб
11-21.1 ПС РГП.М-32
Размер:
4 Мб
Назначение:
- Регулятор давления прямоточный со встроенным монитором РГП.М-32 является регулятором непрямого действия и предназначен для редуцирования, поддержания заданного давления природных, искусственных, углеводородных и других неагрессивных газов.
- Регулятор оснащен регулятором-монитором, который обеспечивает дополнительную защиту системы газопроводов от превышения давления, в случае выхода из строя основного регулятора. Регулятор устанавливается в газорегуляторных пунктах (ГРП), шкафных регуляторных пунктах (ШРП), газорегуляторных установках (ГРУ).
- Вид климатического исполнения У2 по ГОСТ 15150-69, но при этом нижнее значение температуры окружающей среды минус 40 оС.
- Регулятор, в зависимости от значения диапазона настройки выходного давления и направления потока газа, изготавливается в шести исполнениях.

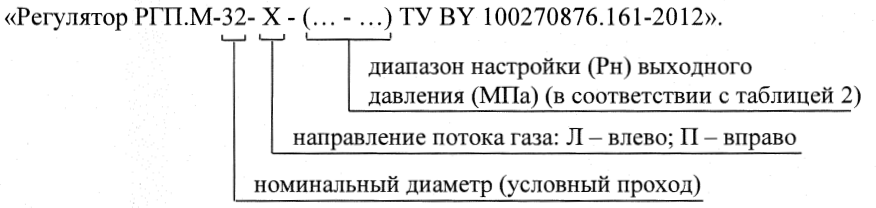

- Пример обозначения при заказе:
Технические характеристики:
Наименование параметра |
Значение |
Номинальный диаметр | 32 |
Диаметр седла клапана, мм | 25 |
Диапазон входного давления, МПа | 0,05-1,2 |
Диапазоны настройки выходного давления, МПа |
0,005 – 0,05 0,05 – 0,1 0,1 – 0,6 |
Неравномерность регулирования, %, не более* | 10 |
Зона пропорциональности, %, не более** | 20 |
Зона нечувствительности, %, не более* (***) | 2,5 |
Постоянная времени, с, не более* | 60 |
Тип соединения |
фланцевое 32-16-xx-1-B ГОСТ 33259-2015 |
Материал корпуса |
Алюминий Д16 |
Габаритные размеры, мм, не более - строительная длина -длина -ширина -высота |
350 410 500 470 |
Масса, кг, не более | 32 |
* Показатели относятся в отдельности к работе основного регулятора и монитора.
** В диапазоне выходного давления 0,1-0,6 МПа показатель не более 10%.
*** Показатель относится к верхнему пределу настройки выходного давления.
Пропускная способность:
Входное давление, МПа |
Пропускная способность, м3/ч при выходном давлении МПа | ||||||||
0,005 | 0,01 | 0,05 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | |
0,05 | 160 | 160 | - | - | - | - | - | - | - |
0,1 | 250 | 250 | 200 | - | - | - | - | - | - |
0,2 | 455 | 455 | 455 | 400 | - | - | - | - | - |
0,3 | 680 | 680 | 680 | 680 | 440 | - | - | - | - |
0,4 | 910 | 910 | 910 | 910 | 900 | 480 | - | - | - |
0,5 | 1130 | 1130 | 1130 | 1130 | 1130 | 950 | 560 | - | - |
0,6 | 1360 | 1360 | 1360 | 1360 | 1360 | 1360 | 980 | 690 | - |
0,8 | 1810 | 1810 | 1810 | 1810 | 1810 | 1810 | 1750 | 1220 | 920 |
1,0 | 2260 | 2260 | 2260 | 2260 | 2260 | 2260 | 2260 | 1950 | 1610 |
1,2 | 2750 | 2750 | 2750 | 2750 | 2750 | 2750 | 2750 | 2700 | 2470 |
