Регуляторы давления газа РДГПК-50М, -100

ТУ РБ 05550283.047-97

Назначение:

  • Регуляторы давления газа РДГПК-50М, -100 с предохранительно­запорными клапанами предназначены для понижения входного давления природных, искусственных углеводородных и других неагрессивных газов, поддержания выходного давления на заданном уровне, автоматического отключения подачи газа при выходе контролируемого выходного давления за установленные верхний и нижний пределы.

  • В зависимости от направления подачи газа и материала корпуса регуляторы изготавливаются в четырех исполнениях.

  • Вид климатического исполнения УХЛ2 по ГОСТ 15150-69, с ограниче­нием нижнего значения температуры окружающей среды до минус 40°С (для регуляторов в корпусе из алюминиевых сплавов) или до минус 35°С (для регуляторов в чугунном корпусе).

  • Пример обозначения при заказе: «Регулятор РДГПК-50М; 0,0015-0,0022 МПа ТУ РБ 05550283.047-97»

Технические характеристики:

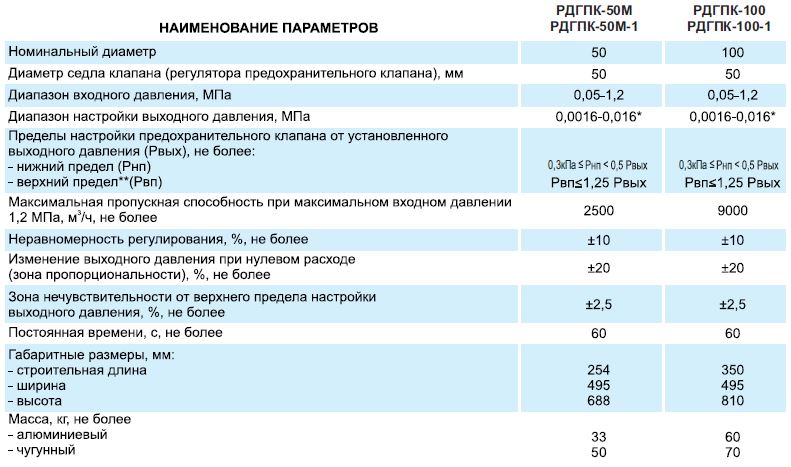

 Наименование параметра   РДГПК-50М
РДГПК-50М-1
 РДГПК-100
РДГПК-100-1
 Номинальный диаметр      50      100
 Диаметр седла клапана (регулятора предохранительного клапана), мм                       50
 Диапазон входного давления, МПа                 0,05-1,2
 Диапазон настройки выходного давления, МПа            0,0016-0,016 *
 Пределы настройки предохранительного клапана от установленного выходного давления (Рвых), не более:
- нижний предел (Рнп)
- верхний предел (Рвп) **

   0,3кПа≤Рнп<0,5Рвых
         Рвп≤1,25Рвых
 Максимальная пропускная способность при максимальном входном давлении 1.2 МПа, м³/ч, не более      2500      9000
 Неравномерность регулирования, %, не более                    ±10
 Изменение выходного давления при нулевом расходе (зона пропорциональности), %, не более                    ±20
 Зона нечувствительности от верхнего предела настройки выходного давления, %, не более                    ±2,5
 Постоянная времени, с, не более                      60
 Габаритные размеры, мм:
- строительная длина
- ширина
- высота

      254
      495
      688

      350
      495
      810
 Масса, кг, не более
- алюминиевый
- чугунный

        33
        50

       60
       70

* Поддиапазоны настройки выходного давления, МПа:

РДГПК-50М

0,0012-0,0018
0,0015-0,0022
0,0020-0,0035
0,0030-0,0045
0,0040-0,0075
0,0070-0,0140

РД ГПК-100

0,0012-0,0022
0,0015-0,0025
0,0020-0,0035
0,0030-0,0045
0,0040-0,0090
0,0080-0,0160

**Верхний предел настройки предохранительного клапана при выходном давлении до 0,003 МПа включительно - 0,00375 МПа±5%

Пропускная способность:


Направление потока газа:
  • справа налево - РДГПК-50М, РДГПК-100
  • слева направо- РДГПК-50М-1, РДГПК-100-1


Преимущества регулятора РДГПК-50М:

  • рост выходного давления при нулевом расходе не более 10%;
  • высокая точность поддержания выходного давления при изменяющихся расходах;
  • стабильная работа на низких расходах (от нуля);
  • отсутствие зависимости изменения выходного давления при изменении входного давления.
