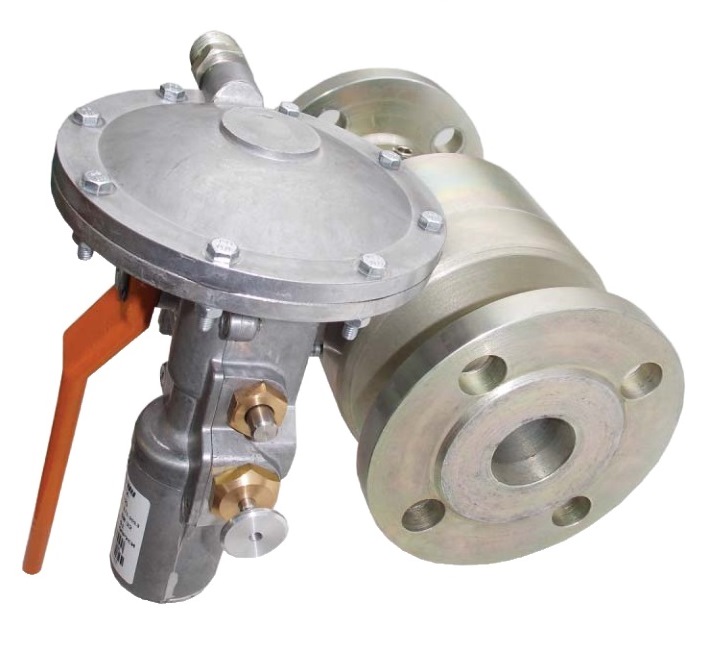

Клапан предохранительный запорный прямоточный ПЗКП-32

Клапан предохранительный запорный прямоточный ПЗКП-32
Клапан предохранительный запорный прямоточный ПЗКП-32
Клапан предохранительный запорный прямоточный ПЗКП-32
Запорная, запорно-регулирующая, предохранительно-запорная арматура
Артикул:ТУ BY 100270876.171-2013
Клапан предохранительный запорный прямоточный ПЗКП-32 предназначен для автоматического перекрытия подачи природных, искусственных, углеводородных и других неагрессивных газов при выходе контролируемого (выходного, после регулятора) давления за установленный верхний и нижний пределы. Применяется в составе с регулятором РГП-32.

Документы

запчасти ПЗКП-32 Размер: 3.9 Мб
Модель для Rеvit (BIM-технология) ПЗКП-32 Размер: 12.6 Мб
Паспорт ПЗКП-32 Размер: 25.1 Мб
ПЗКП по ТР ТС 010 с 16.08.2023 по 08.08.2028 Размер: 2.9 Мб

Назначение:

  • Клапан предохранительный запорный прямоточный ПЗКП-32 предназначен для автоматического перекрытия подачи природных, искусственных, углеводородных и других неагрессивных газов при выходе контролируемого (выходного, после регулятора) давления за установленный верхний и нижний пределы. Применяется в составе с регулятором РГП-32.
  • По устойчивости к воздействию климатических факторов внешней среды клапан относится к изделиям У категории размещения 2 согласно требованиям ГОСТ 15150-69, но при этом нижнее значение температуры окружающей среды не ниже минус 35°С для клапанов в чугунном корпусе и минус 40°С – в стальном.

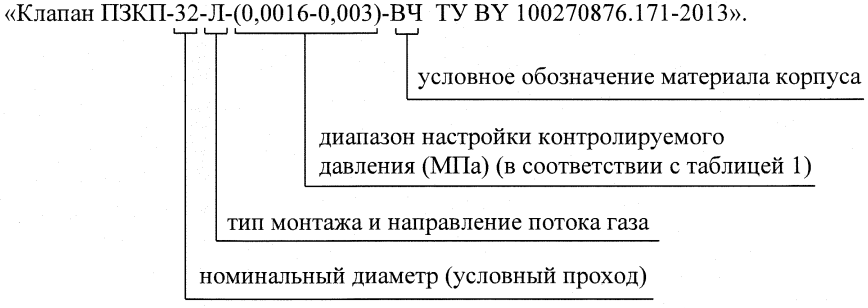

  • Пример обозначения при заказе:

Технические характеристики:

Номинальный диаметр DN                  32
Диаметр седла клапана, мм                  25
Номинальное давление, МПа                 1,2
Диапазоны настройки контролируемого давления (Рк), МПа

  		        0,0016-0,003
          0,003-0,02
            0,02-0,3
             0,3-0,6
Пределы настройки автоматического перекрытия подачи газа при изменении контролируемого давления (Рк)
 -нижний (Рнп)
-верхний(Рвп)*
-верхний, в составе резервной линии, (Рвп.р)

0,0003МПа≤Рнп≤0,5Рк
       Рвп ≤ 1,25Рк
       Рвп.р ≤ 1,35Рк
Точность срабатывания по верхнему пределу, %, не более                  ±5
Точность срабатывания по нижнему пределу, %, не более                 ±10
Время срабатывание, с, не более                   1
Класс герметичности перекрытия по ГОСТ 9544-2005                   А

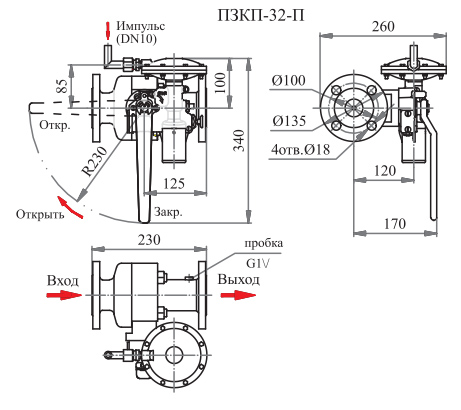

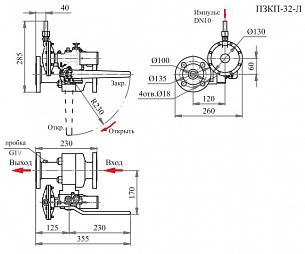

Габаритные размеры, мм, не более
 -строительная длина
-длина**
-ширина**
 -высота**
                230
                360
                260
                340
Масса, кг, не более                  18

*При настройке регулятора, для обеспечения стабильной работы клапана, разница давлений между Рк и Рвп должна составлять не менее 20%.
**Параметр изменяется в зависимости от положения механизма настройки ПЗК.

Основные расходные характеристики:

Рабочее давление, МПа 0,05 0,1
 0,2 0,3 0,4 0,5 0,6 0,8 1,0 1,2
Пропускная способность, м3/ч 310 460 710 930 1200 1360 1530 1940 2450 2920

Преимущества клапана:

  • прямоточная конструкция, обеспечивающая минимальное сопротивление при прохождении рабочей среды;

  • установка как на горизонтальном, так и на вертикальном участках газопровода с необходимым направлением потока рабочей среды;

  • возможность изменения положения механизма настройки ПЗК относительно корпуса с шагом в 90° (для удобства установки клапана совместно с ответной арматурой)
