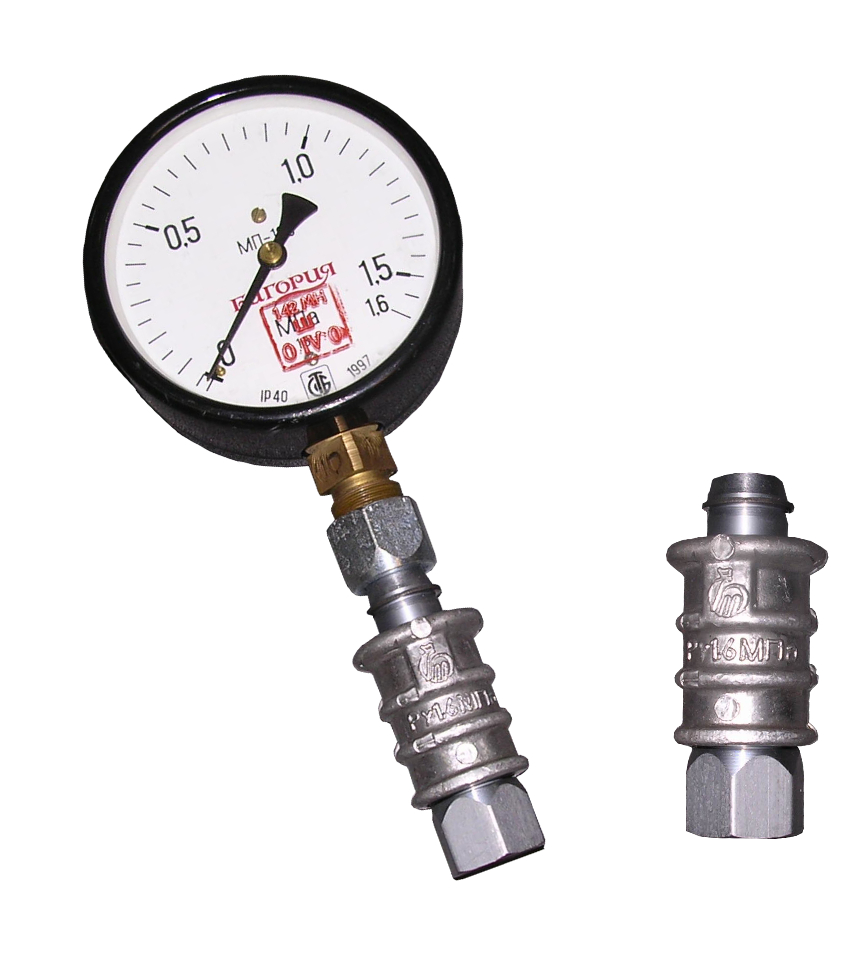

Клапаны запорные для манометра КЗМ, КЗМ-1, КЗМ-2, КЗМ-З
ТУ РБ 05550283.053-98
Документы
декларация на КЗМ по ТР ТС 010
Размер:
33.7 Кб
Паспорт КЗМ-1
Размер:
4.1 Мб
Модель для Rеvit (BIM-технология) КЗМ-1
Размер:
728 Кб
КЗМ по ТР ТС 010 с 19.07.21 по 12.07.26
Размер:
101.1 Кб
Назначение:
- Клапаны запорные для манометра КЗМ, КЗМ-1, КЗМ-2, КЗМ-З служат для подключения и отключения манометра в сети с природным и сжиженными углеводородными газами, а также для периодической проверки сбросом показаний манометра на «О».
- Клапаны эксплуатируются на газопроводах с природным газом и в сетях газонаполнительных станций, а также в системах трубопроводов сжатого воздуха.
- Вид климатического исполнения У категории размещения 1 по ГОСТ 15150-69 с ограничением нижнего значения диапазона температур до минус 35°С и расширением верхнего значения до плюс 45°С.
Технические характеристики:
Наименование параметра |
КЗМ, КЗМ-2 |
КЗМ-1, КЗМ-З |
Номинальное давление, МПа | 1,6 | |
Номинальный диаметр | 3 | |
Присоединительная резьба к трубопроводу | G 1/2 | |
Резьба под манометр | М12х1,5 | М20х1,5 |
Размер под ключ, мм | 24 | |
Класс герметичности по ГОСТ 9544-2005 | А | |

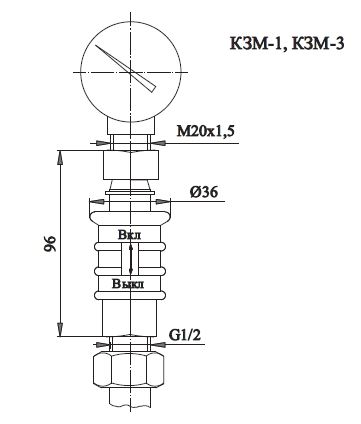

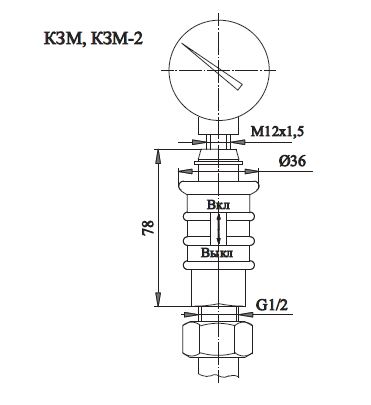

Габаритные размеры, мм, не более: - длина - ширина |
78 36 |
96 36 |
Масса, кг, не более |
0,3 |
