ТУ ВУ 100270876.179-2014

Документы

паспорт КШ-32 Размер: 175.5 Кб

Назначение:

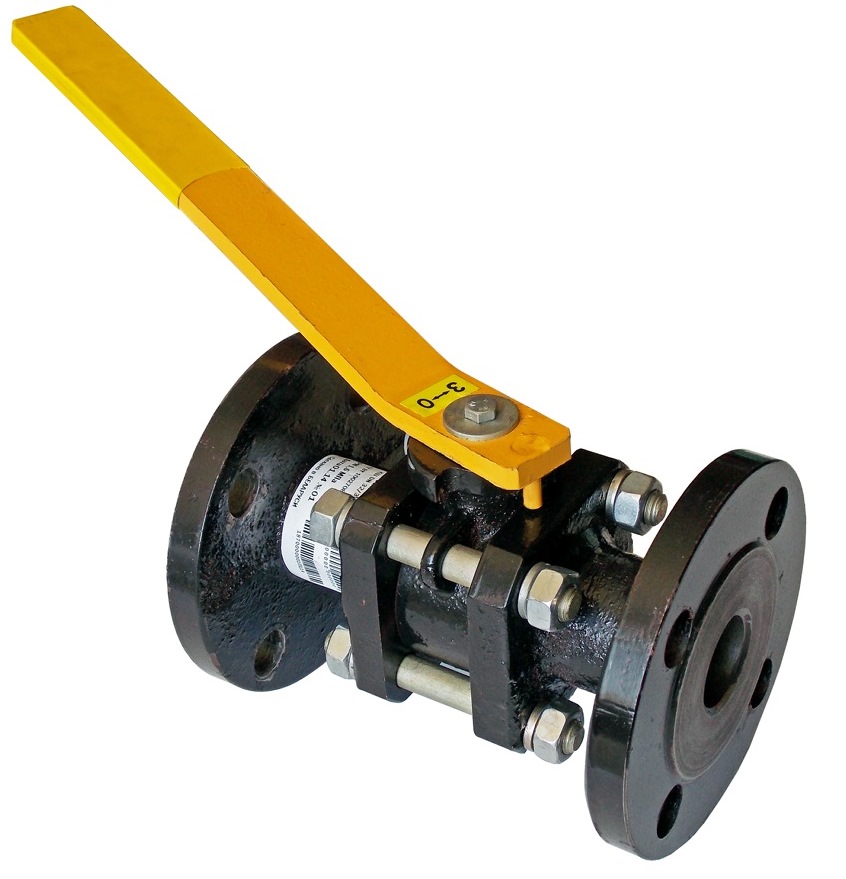

  • Кран шаровой фланцевый КШ-32 предназначен для работы в качестве запорной арматуры на трубо­проводах, транспортирующих природные, искус­ственные, углеводородные (в том числе сжиженные) и другие неагрессивные газы (не используются для транспортировки пищевых продуктов).

Климатическое исполнение У категории размещения 1 по ГОСТ 15150-69 с ограничением нижнего значения диапазона температур окружающего воздуха до минус 35°С и с верхним значением плюс 45°С.

  • Пример обозначения при заказе: «Кран шаровой фланцевый КШ-32 ТУ ВУ 100270876.179-2014»

Технические характеристики:


 Наименование параметра

     Значение
 Номинальный диаметр DN, мм
           32
 Эффективный диаметр, мм            30
 Тип крана по пропускной способности  полнопроходной
 Номинальное давление, PN, МПа            1,6
 Класс герметичности по ГОСТ 9544-2005             А
 Направление потока         любое
 Тип соединения фланцевое по
ГОСТ 12820-80

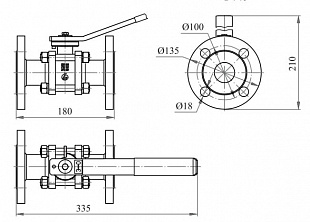

 Габаритные размеры, мм, не более:
- строительная длина
- ширина
- высота

          180
          135
          210
  Масса, кг, не более             6
  Материал корпуса         ВЧ 40


Преимущества крана:

В конструкции крана использованы тарельчатые пружины, обеспечивающие равномерное распределение нагрузки на уплотнительные кольца затвора, снижая их износ и вероятность утечек
