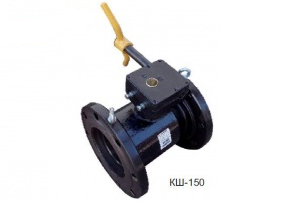

Краны шаровые КШ-80, -150, -200

Краны шаровые КШ-80, -150, -200
Краны шаровые КШ-80, -150, -200
Краны шаровые КШ-80, -150, -200
ТУРЕ 100270876.147-2008

Документы

декларации на КШ 80,150,200,250,300 Размер: 134.7 Кб
декларация о соответствии ТР ТС 010 на КШ-80, 150,200,250,300(нов) Размер: 70.4 Кб
паспорт КШ-80 Размер: 375.3 Кб
паспорт КШ-150 Размер: 369.4 Кб
паспорт КШ-200 Размер: 376.3 Кб

Назначение:

  • Кран шаровой предназначен для работы в качестве запорной арматуры на трубопроводах, транспортирующих природные, искусственные, углеводородные (в том числе сжиженные) и другие неагрессивные газы (не используются для транспортировки пищевых продуктов).

  • Климатическое исполнение «У» категории размещения 1 по ГОСТ 15150-69 с ограничением нижнего значения диапазона температур окружающего воздуха до минус 35°С, с верхним значением до плюс 45°С.

  • Пример обозначения при заказе: «Кран шаровой КШ DN 150/98-1,6Ф ТУ ВУ 100270876.147-2008»

Технические характеристики:

Наименование параметра

КШ DN80/80-1,6М

КШ DN80/80-0,6М

КШ DN150/98-1,6Ф

КШ DN150/98-0,6Ф

КШ DN200/144-1,6Ф

КШ DN200/144-0,6Ф

 Номинальный диаметр DN,мм                       80                      150                        200
 Эффективный диаметр, мм                       80                       98                        144
 Тип крана по пропускной способности          полнопроходной                                с зауженным проходом
 Номинальное давление PN, МПа            1,6            0,6          1,6           0,6           1,6           0,6
 Материал корпуса         ВЧ 40         СЧ 20        ВЧ 40        СЧ 20         ВЧ 40         СЧ 20
 Направление потока                                                                            любое
 Тип соединения             Межфланцевое*                                              Фланцевое
 Класс герметичности по ГОСТ 9544-2005                                                                                 А
 Габаритные размеры, мм, не более
- строительная длина
- ширина
- высота

                     150
                     142
                     230

                       267
                       390
                       460

                        292
                        410
                        525
 Масса, кг, не более         13,5          15           42            34           63,5              55

*Кран КШ DN80/80-...М устанавливается между фланцами трубопровода и стягивается шпильками
