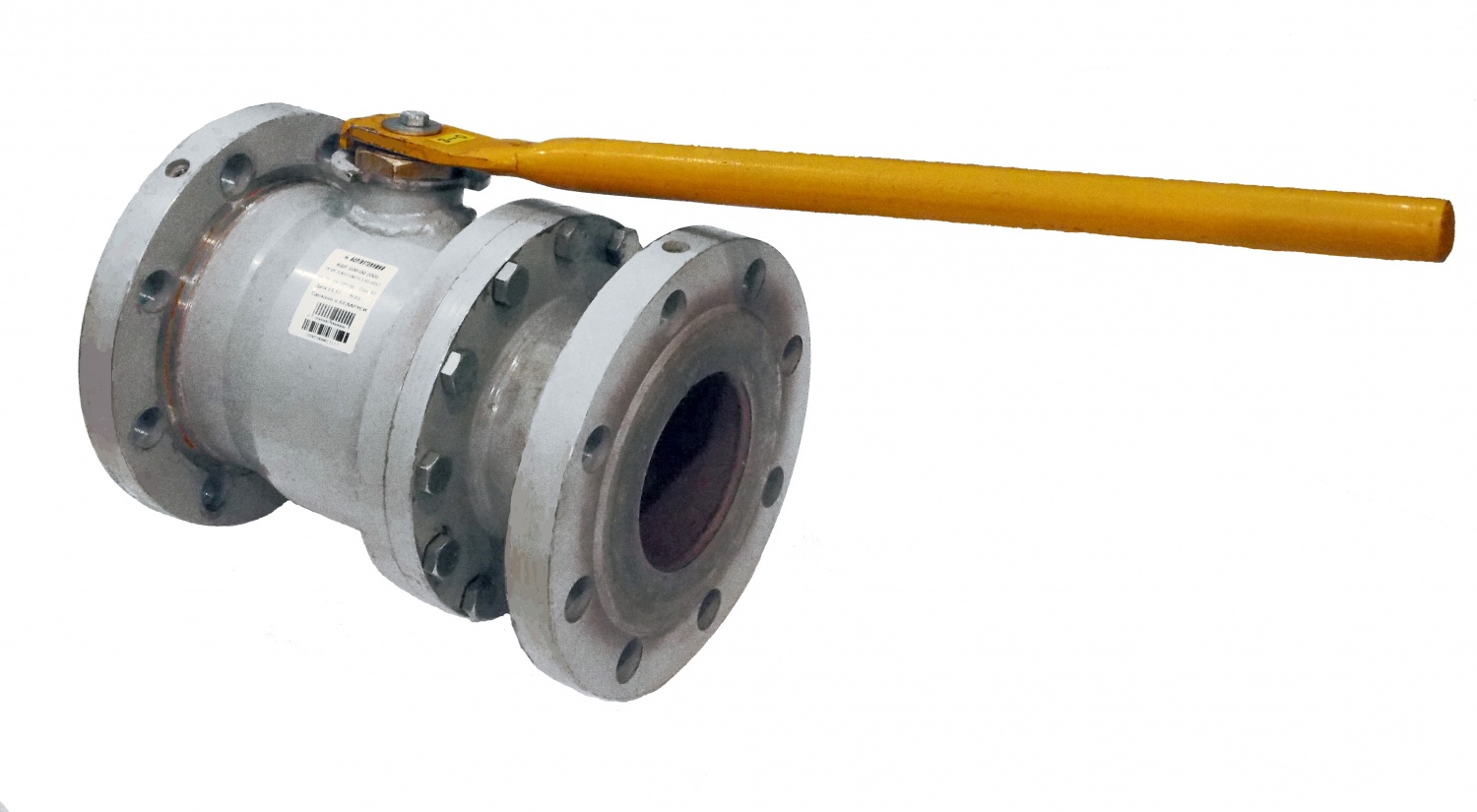

Краны шаровые полнопроходные КШГ-50,-80,-100



Документы

Паспорт КШГ-100 Размер: 19.6 Мб
Паспорт КШГ-80 Размер: 19.1 Мб
Паспорт КШГ-50 Размер: 19.6 Мб
Модель для Rеvit (BIM-технология) КШГ-50-1 - копия Размер: 692 Кб
Модель для Rеvit (BIM-технология) КШГ-50-1 Размер: 692 Кб
Модель для Rеvit (BIM-технология) КШГ-50-2 Размер: 1.2 Мб
Модель для Rеvit (BIM-технология) КШГ-80 Размер: 908 Кб
Модель для Rеvit (BIM-технология) КШГ-100 Размер: 1.1 Мб
КШГ ТР ТС 010 с 09.10.18 по 04.10.23 Размер: 82.9 Кб
КШГ по ТР ТС 010 с 13.10.2023 по 27.09.2028 Размер: 2.5 Мб

Назначение

·   Краны шаровые газовые предназначены для установки в качестве запорной арматуры на трубопроводах, транспортирующих углеводородные (в том числе сжиженные) природные, искусственные и другие неагрессивные газы (краны не используются для транспортировки пищевых продуктов).

·   Кран устанавливается на трубопроводах СУГ газонаполнительных станций (ГНС), а также объектах газораспределительной системы и газопотребления, предназначенных для обеспечения промышленных и коммунально-бытовых потребителей углеводородными природными, искусственными и другими неагрессивными газами.

·   Климатическое исполнение “У” категории размещения 1 по ГОСТ 15150-69 с ограничением нижнего значения диапазона температур окружающего воздуха до - 35°С, с верхним значением до + 45°С.

·   В конструкции крана использованы тарельчатые пружины, обеспечивающие равномерное распределение нагрузки на уплотнительные кольца затвора, снижая их износ и вероятность утечек.

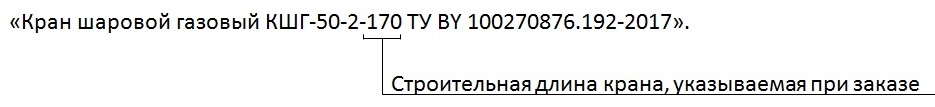

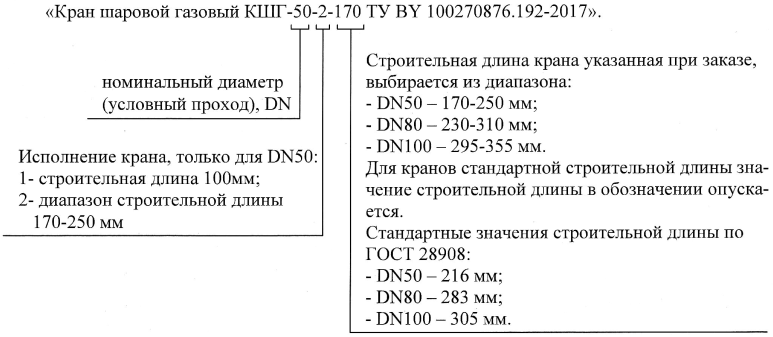

·   Пример условного обозначения крана при заказе:



Технические характеристики
Наименование параметра                  Значение параметра
 КШГ-50-1    КШГ-50-2    КШГ-80    КШГ-100
Номинальный диаметр, мм                  50      80      100
Эффективный диаметр, мм                  49      78       95
Тип крана по пропускной способности                        полнопроходной
Номинальное давление, МПа, не более                                   2,5
Класс герметичности по ГОСТ 9544-2005                                    А
Направление потока                               любое
Управление затвором                      Рукоятка  Редуктор
Тип соединения                            фланцевое
Габаритные размеры*, мм, не более:
          строительная длина
          ширина
          высота
     100
     160
     245
       216*
       160
       245
    283**
    195
    300
    305***
    360
    430
Масса, кг, не более       7,7       10,6     19,4     37,3
Материал корпуса             Сталь 10 ГОСТ 1050-2013

*Нестандартное значение строительной длины указывается при заказе из диапазона 170-250 мм. **Нестандартное значение строительной длины указывается при заказе из диапазона 230-310 мм. ***Нестандартное значение строительной длины указывается при заказе из диапазона 295-355 мм. Стандартные значения строительной длины по ГОСТ 28908-91: DN50 – 216 мм; DN80 – 283 мм; DN100 – 305 мм
