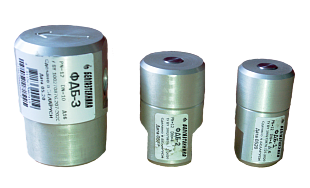

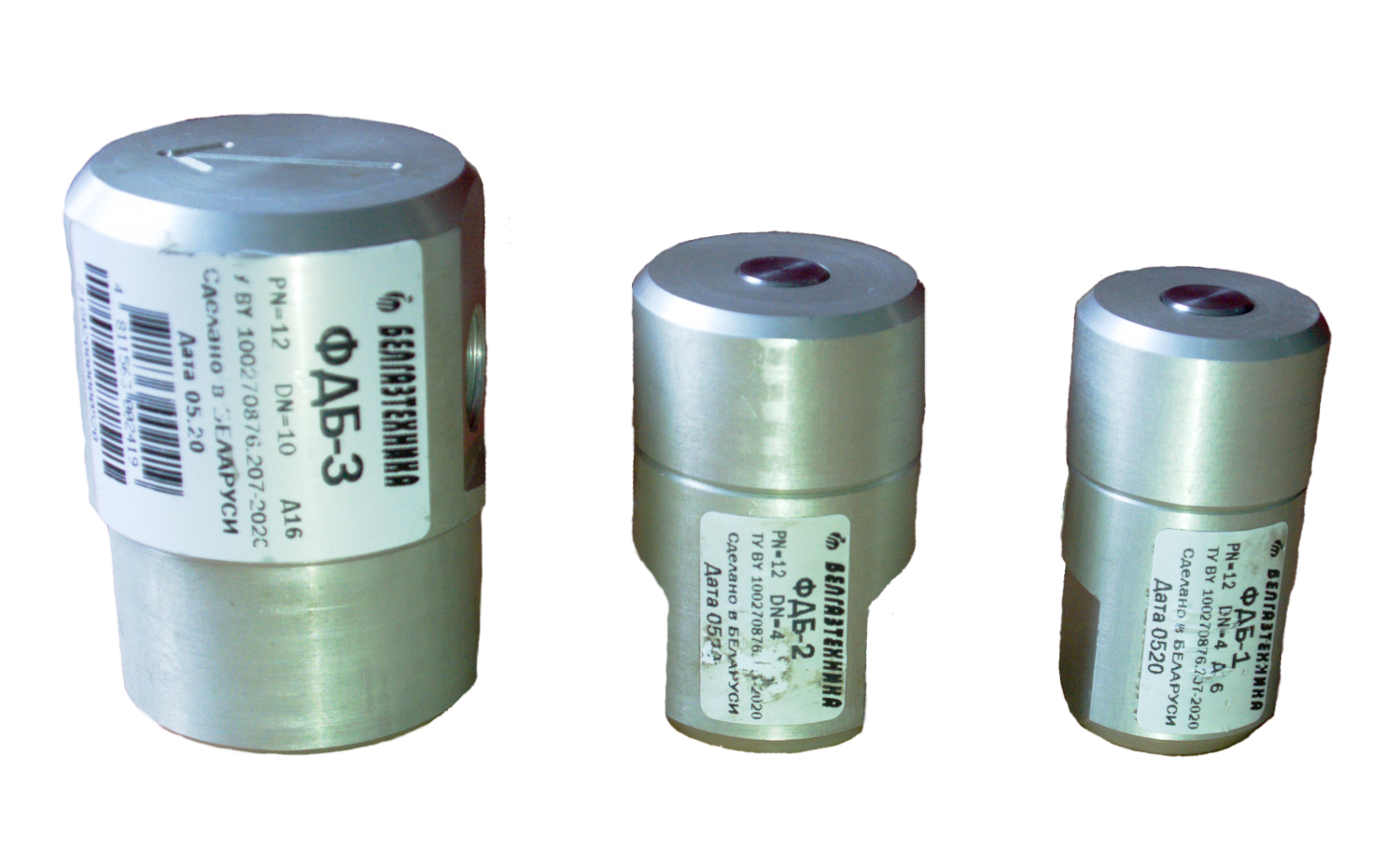

Фитинги диагностические быстроразъемные ФДБ

Оборудование для систем газоснабжения (ГРП, ШРП и прочее)
Артикул:ТУ ВY 100270876.207-2020
Фитинги диагностические быстроразъемные ФДБ (в дальнейшем – фитинг) предназначенны для подключения системы контроля и диагностирования пунктов редуцирования газа ШРП и ГРП.

Документы

ФДБ ТР ТС 010 с 26.10.2022 по 23.10.2027 Размер: 2.4 Мб
ФДБ по ТР ТС 010 с 17.02.22 по 26.10.2022 (прекращена в связи с изменением кода ТН ВЭД)) Размер: 4.8 Мб
11-19.5 ПС ФДБ Размер: 6.1 Мб

Назначение

  • Фитинги диагностические быстроразъемные ФДБ представляет собой запорные клапаны и предназначены для подключения системы контроля и диагностирования в пунктах редуцирования газа ШРП и ГРП.
  • Фитинг соответствует требованиям ТУ ВY 100270876.207-2020, СН.4.03.01-2019.
  • Климатическое исполнение “УХЛ” категории размещения 1 по ГОСТ 15150-69.
  • Пример обозначения при заказе:
    «Фитинг ФДБ-1 DN4 ТУ ВY 100270876.207-2020»

Параметры для исполнения фитинга Размеры фитинга, мм, не более ДхШхВ Номинальное давление PN, МПа Номинальный диаметр DN Содержание цветных металлов и их сплавов (алюминний), кг, не более Масса, кг, не более
ФДБ-1         61хØ34хØ34
 1,2 4 0,12 0,15
ФДБ-2         61хØ39хØ39
 1,2 4 0,16 0,2
ФДБ-3         75хØ54хØ54
 1,2 10 0,35 0,4
