TY BY 100270876.176-2014

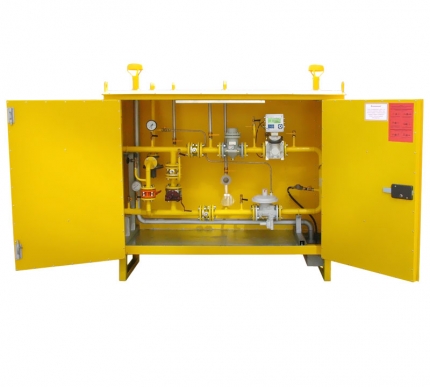

Назначение:

  • Пункт учета расхода природного газа на выходе газораспределительной станции предназначен для коммерческого учета природного газа и передачи данных оборудованием системы телеметрии на диспетчерский пункт по GSM- каналу.

  • Пункт учета предназначен для установки в состав подземного газопровода, подающего природный газ от газораспределительной станции (ГРС) к потребителю.

  • Пункт учета состоит из двух узлов: измерительного участка газопровода и шкафа с электрооборудованием.

  • Измерительный участок газопровода располагается в зоне категории Ан, а шкаф с электрооборудованием - категории Дн по взрывопожарной и пожарной опасности.

  • Вид климатического исполнения пункта учета У1 по ГОСТ15150-69 для эксплуатации при температуре внешней среды от минус 35 до плюс 45°С.

  • Измерительный участок газопровода монтируется в состав подземного газопровода, подающего природный газ от газораспределительной станции (ГРС) к потребителю.

  • Шкаф с электрооборудованием устанавливается в соответствии с проектным решением на расстоянии не менее 10 м от измерительного участка газопровода.

  • В пункте учета предусмотрена установка оборудования системы телеметрии, ведущей контроль технологических параметров и расхода газа и передачи этой информации по GSM-каналу на диспетчерский пункт.

  • Марка вычислителя счетчика газа определяется при заказе в зависимости от расхода.

  • Режим работы пункта учета - автоматический.

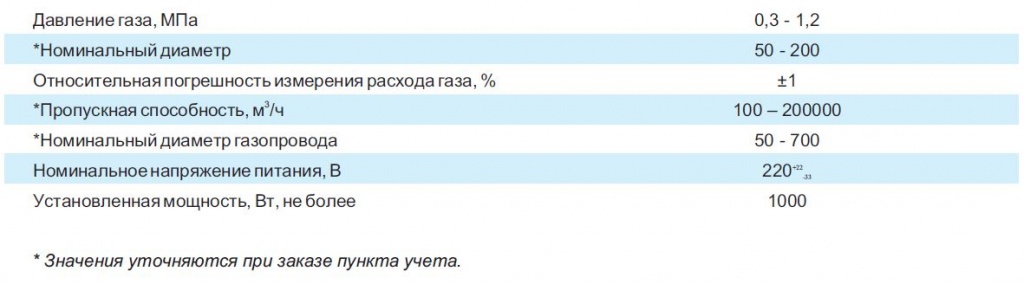

Технические характеристики:


 Давление газа, МПа
0,3-1,2
 *Номинальный диаметр
50-200
 Относительная погрешность измерения расхода газа, %
±1
 *Пропускная способность, м3 100-200000
 *Номинальный диаметр газопровода       50-700
 Номинальное напряжение питания, В         220
 Установленная мощность, Вт, не более        1000


*Значения уточняются при заказе пункта учета
