ТУ РБ 100270876.085-2001

Документы

разрешение на СИ 400 Размер: 118 Кб
разрешение на СИ Размер: 113.8 Кб
разрешение СИ 2013-2018гг Размер: 186.3 Кб

Назначение:

  • Соединения изолирующие СИ служат для предотвращения распростра­нения электрического тока по трубопроводам, транспортирующим природный и другие неагрессивные газы.

  • Соединения являются элементом электрохимической защиты трубопроводов от коррозии и устанавливаются на газопроводах давления до 1,2 МПа (в зависимости от исполнения).

  • Вид климатического исполнения УХП категории размещения 1 по ГОСТ 15150- 69 с ограничением нижнего значения диапазона температур до минус 40°С и расширением верхнего до плюс 60°С.

Технические характеристики:

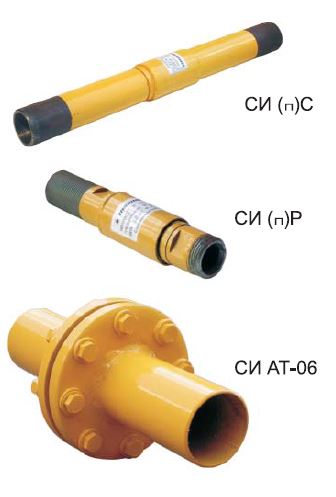

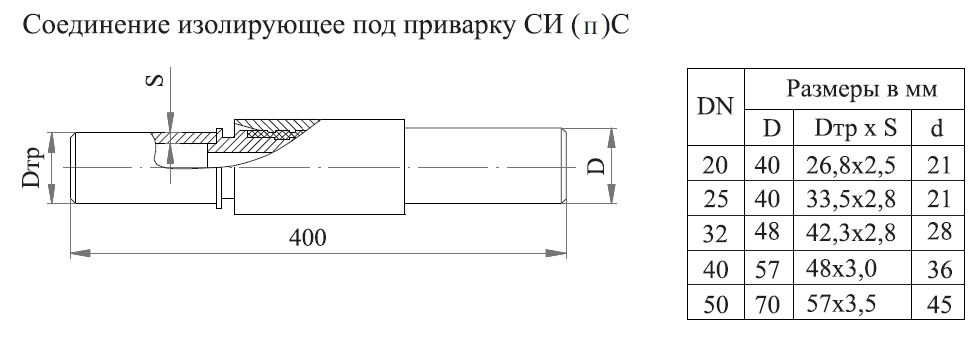

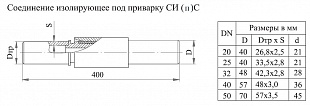

Соединение изолирующее под приварку СИ(п)С
 Наименование параметра  СИ(п)20С   СИ(п)25С   СИ(п)32С   СИ(п)40С   СИ(п)50С
 Номинальный диаметр        20        25        32        40        50
 Номинальное давление, PN, МПа                                            0,005
 Строительная длина, мм, не более                                              400
 Диаметр, мм, не более        40        40        50        60        70
 Масса, кг, не более       1,6       1,7       1,8       2,0       2,5

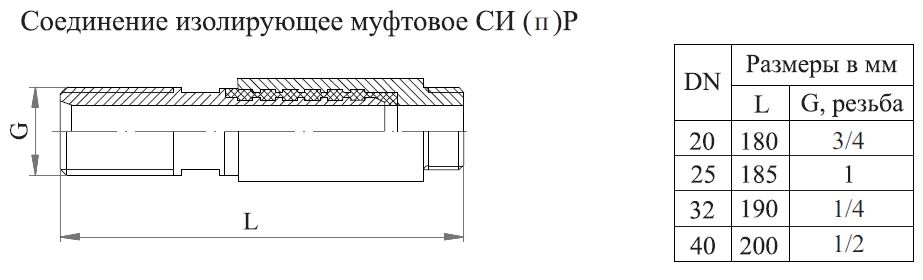

Соединение изолирующее муфтовое СИ(п)Р
 Наименование параметра   СИ(п)20Р   СИ(п)25Р   СИ(п)32Р   СИ(п)40Р
 Номинальный диаметр        20        25        32        40
 Номинальное давление, PN, МПа                                      0,3
 Строительная длина, мм, не более       180      185      190      200
 Диаметр, мм, не более       40       40       50       60
 Масса, кг, не более      1,4      1,5      1,6      1,8

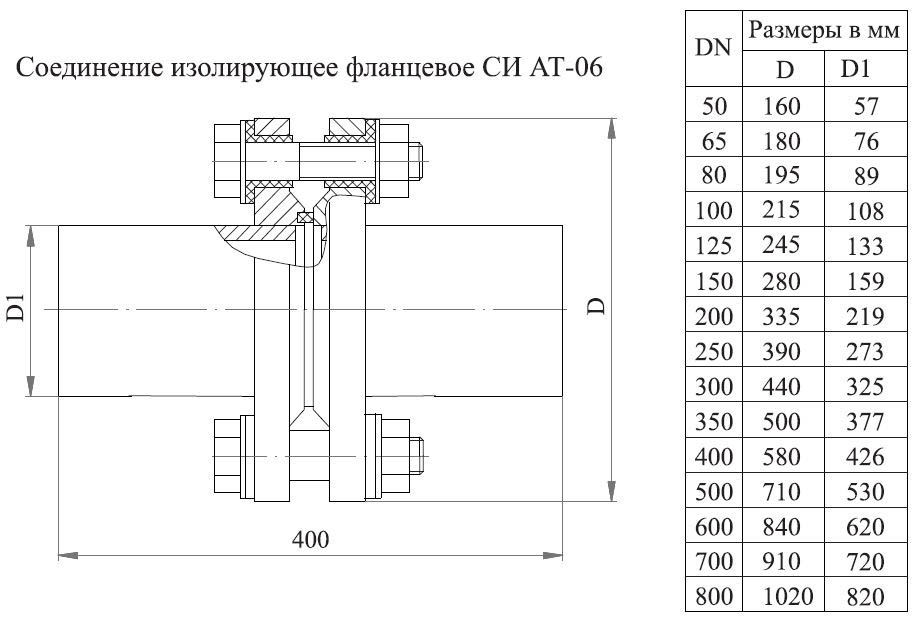

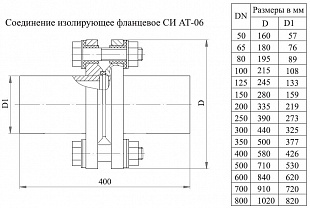

Соединение изолирующее фланцевое СИ АТ-06
 Наименование параметра  00   01   02   03   04   05   06   07   08   09   10   11   12   13   14
 Условный проход, мм  50 100   150   200   250   300   80  65  125   350   400
 500   600   700   800
 Номинальное давление, МПа, не более 1,2
 Строительная длина, L, мм, не более  400
 Диаметр корпуса, D, мм, не более      160      215      280      335      405      460      195      180      245      520      580      710      840      910      1020
 Масса, кг, не более   8   16   29   37   51   61   13  10,5   23   76   98  171  228   273   358
