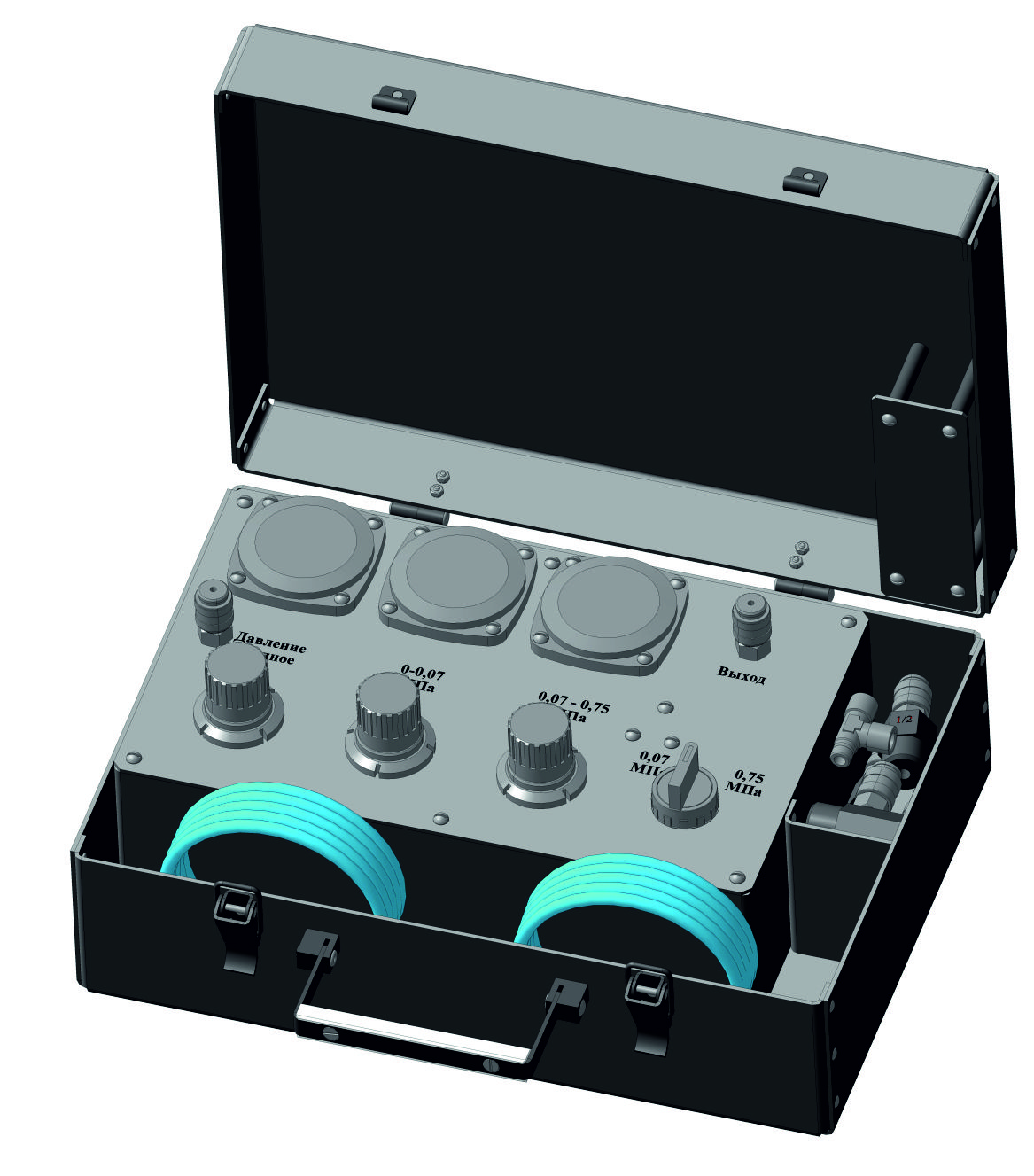

Устройство проверки предохранительной арматуры (УППА)

TУ BY 100276876.157-2011

Документы

Назначение:

  • Устройство предназначено для проверки и настройки пределов срабатывания предохранительной арматуры (запорный клапан, сбросной клапан), установленных на объектах газоснабжения, без их демонтажа.

  • В качестве рабочей среды используется рабочая среда системы

  • Вид климатического исполнения УХЛ, категории 3.1 по ГОСТ 15150-69.

  • Пример обозначения при заказе: «Устройство проверки предохранительной арматуры УППА ТУ BY 100270876.157-2011»

Технические характеристики:

 Входное давление, МПа      0,1-1,2
 Диапазон настройки срабатывания, МПа
- ПЗК:
   - Рн.п.
   - Рв.п.
- ПСК


    ≤0,5Рр
0,00375-0,75
0,00225-0,69
 Габаритные размеры, мм, не более
- длина
- высота
- ширина
      360
      140
      310
 Масса, кг, не более        6,5

ПримечаниеРн.п. - давление срабатывания запорного клапана по нижнему пределу; Рв.п. - давление срабатывания запорного клапана по верхнему пределу; Рр - рабочее давление в системе.
