Узлы редуцирования и учёта газа домовые УРГД и УРУГД


Документы

Паспорт УРУГД Размер: 7.5 Мб
Паспорт УРГД Размер: 7 Мб

Назначение:

  • Узел редуцирования газа домовой УРГД и узел редуцирования и учета газа домовой УРУГД применяются для газоснабжения домов индивидуальной застройки и зданий коммунально-бытового назначения.

  • УРГД и УРУГД предназначены для снижения и автоматического поддержания входного давления газа независимо от изменения расхода газа и колебаний входного давления.

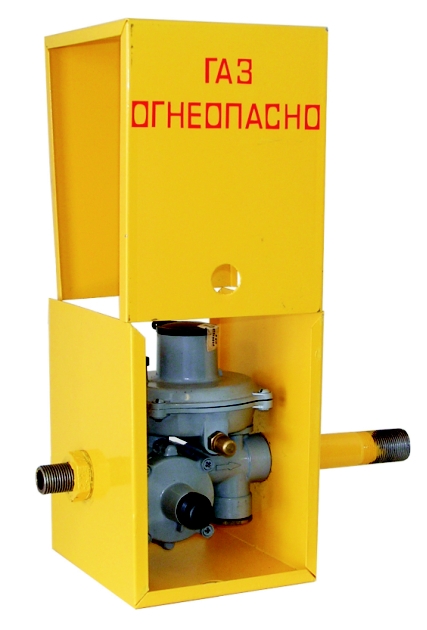

  • УРГД представляет собой регулятор давления газа РДГД, защищенный от атмосферных воздействий металлическим кожухом.

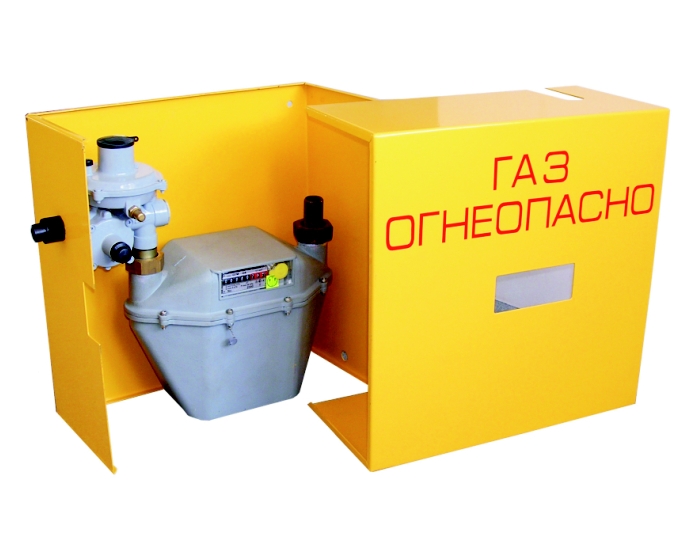

  • УРУГД имеет дополнительную функцию учета потребляемого газа и оборудован счетчиком газа. Вид климатического исполнения УЗ по ГОСТ 15150-69, при этом нижнее значение температуры окружающей среды минус 30°С.

Технические характеристики:

 Наименование параметра   УРГД  УРГД-А   УРУГД-4*  УРУГД-4А**  УРУГД-6*  УРУГД-6А**
 Диапазон входного давления, МПа                                                                 0,05-0,6
 Выходное давление, МПа                                                           0,002±0,0001
 Пропускная способность, м³/ч, при входном давлении, МПа:
- 0,05
- 0,6


                    8
                   12


                  6
                  6


                  8
                 10
 Присоединительные патрубки

- на входе

- на выходе


резьба М27х1,5***
резьба М33х1,5***


резьба М27х1,5***

ниппель d42


резьба М27х1,5***

резьба G3/4


резьба G1/2


резьба G3/4


резьба М27х1,5***
резьба G3/4


резьба G1/2


резьба G3/4
 Габаритные размеры, мм, не более:
- длина
- ширина
- высота

       180
       160
       195

        300
        160
        180

      560
      235
      420

       640
       235
       585

     560
     235
     420

       640
       235
       585
 Масса, кг, не более         3,0          3,2        16         19       16         19

* счётчик газа G-4, изготовитель - ПРУП "Механический завод им. Вавилова", г. Минск
** счётчик газа G-6, изготовитель - ПРУП "Механический завод им. Вавилова", г. Минск
*** в комплект поставки входят ниппель и накладная гайка
