Назначение

Система контроля загазованности АРАГОН предназначена для непрерывного автоматического измерения концентрации метана, пропана, угарного газа, кислорода и индикации температуры окружающего воздуха контролируемого объекта, а также для звуковой и световой сигнализации при превышении установленных порогов.

Функциональные возможности

Система АРАГОН стационарная, многоканальная, с конвекционной подачей контролируемой среды, с двумя настраиваемыми порогами контроля, со световой, звуковой сигнализацией и выходными устройствами, взрывозащищенная, для работы в атмосферном воздухе с нормальными температурами.

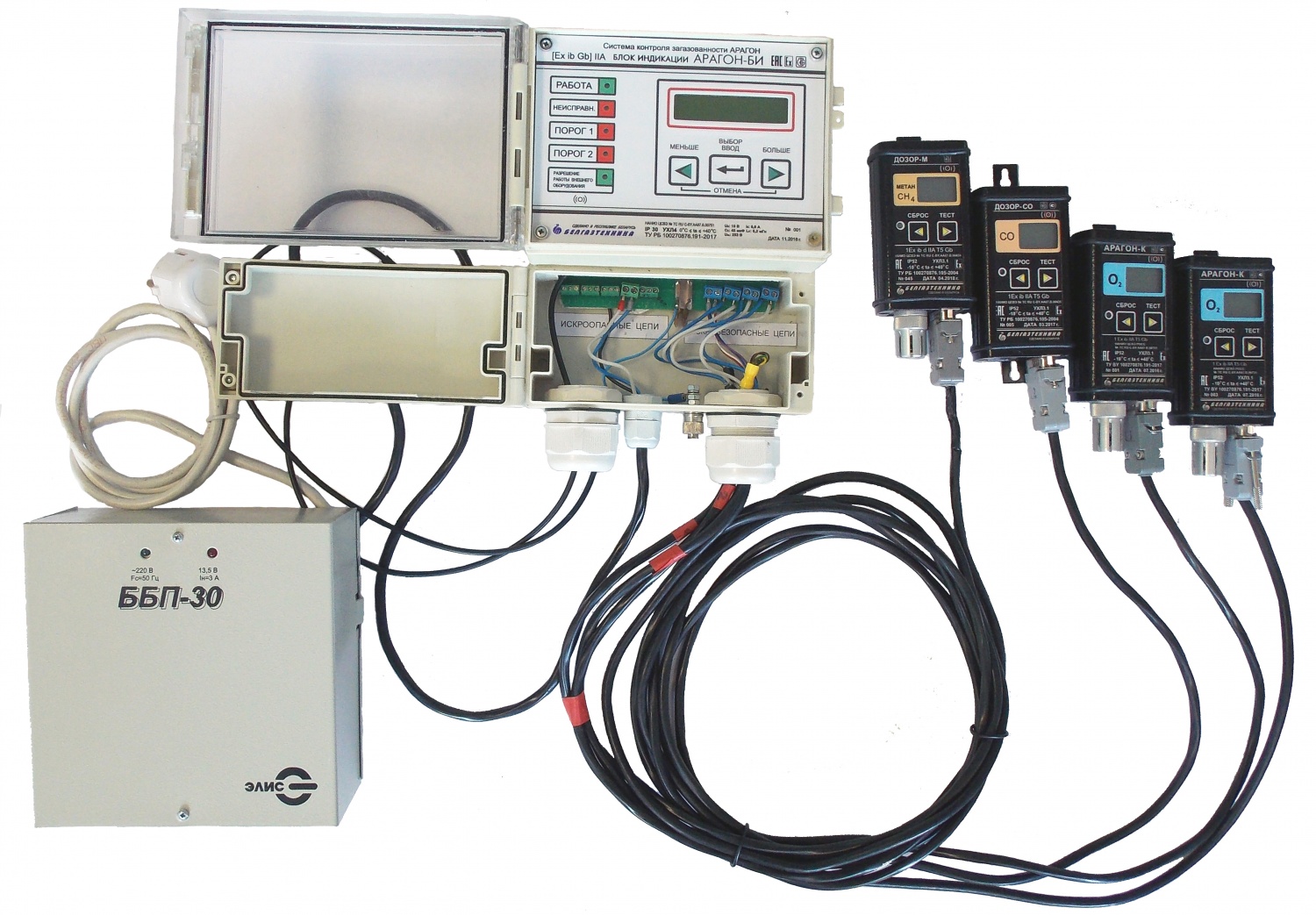

Система состоит из блока бесперебойного питания, блока индикации АРАГОН-БИ и от 1 до 16 выносных датчиков контроля различных исполнений, имеющих сертификаты по взрывозащите.

В состав системы могут входить следующие датчики:

- АРАГОН-К – измерение концентрации (объемная доля) кислорода в воздухе

- ДОЗОР-М – измерение концентрации (объемная доля) метана в воздухе;

- ДОЗОР-П – измерение концентрации (объемная доля) пропана в воздухе;

- ДОЗОР-СО – измерение массовой концентрации угарного газа (оксида углерода) в воздухе;

- ДОЗОР-Т – индикация температуры окружающего воздуха.

Датчики системы передают данные о результатах измерения и о своем состоянии блоку индикации по его запросу.

Система обеспечивает передачу информацию о состоянии контролируемой среды по каждому из каналов и о работоспособности своих составных частей по линии связи на удаленный компьютер.

Технические характеристики

Наименование и единица измерения

Значение

параметра

Диапазон измерения концентрации:

- объемная доля метана, %

- объемная доля пропана, %

- массовая концентрация CO, мг/м3

- объемная доля кислорода, %



0 ... 2,5

0 ... 1,0

0 ... 125

4 ... 30

Рабочий диапазон температур, °C

-10 ... +40

Пределы допускаемой основной абсолютной (относительной – для CO)

погрешности при измерении  концентрации газов:

- объемная доля метана, %

- объемная доля пропана, %

- массовая концентрация CO, %

- объемная доля кислорода, %





± 0,25

± 0,11

± 25

± 0,5

Время прогрева, мин, не более

2

Потребляемая от электрической сети мощность, В·А, не более

35

(с 16 датчиками)

Потребляемый ток, А, не более

0,10

Степень защиты оболочки по ГОСТ 14254, не ниже

- АРАГОН-БИ

- датчики



IP30

IP52
