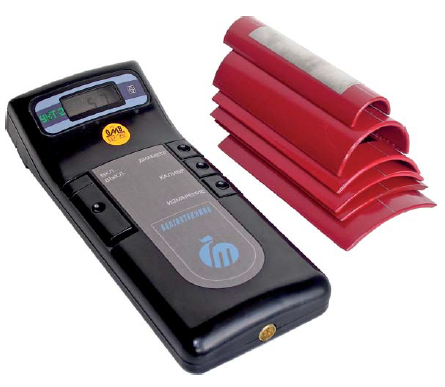

Устройство контроля толщины изоляции УКТ-2

Приборы диагностики состояния металлических газопроводов

Артикул:ТУ РБ 00555028.039-97

свидетельство РФ на УКТ Размер: 114.6 Кб

Паспорт на УКТ-2 Размер: 363.5 Кб

Назначение:

Устройство контроля толщины изоляции УКТ-2 предназначено для измерения толщины битумных и полиэтиленовых изоляционных покрытий стальных трубопроводов.

УКТ-2 — переносной малогабаритный прибор с цифровой индикацией.
Способ измерения толщины защитного покрытия контролируемой поверхности — неразрушающий контактный.
Предусмотрен режим калибровки устройств на различные диаметры труб. Полученные тарировочные константы сохраняются в памяти устройства при выключения питания.
Выполнен в виде моноблока, содержащего измерительный датчик, микропроцессорную схему обработки, органы управления и индикации.
Питание прибора осуществляется от аккумуляторной батареи, в комплект поставки входят также зарядное устройство, набор образцовых мер и оснований.
Достоинства прибора — простота в работе, компактность и малая масса устройства, удобство в эксплуатации.

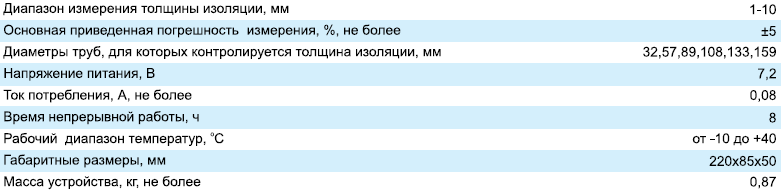

Наименование параметра	Значение
Диапазон измерения толщины изоляции, мм	1-10
Основная приведённая погрешность измерения, %, не более	±5
Диаметры труб, для которых контролируется толщина изоляции, мм	32,57,89,108,133,159
Напряжение питания, В	7,2
Ток потребления, А, не более	0,08
Время непрерывной работы, ч	8
Рабочий диапазон температур, °С	от -10 до +40
Габаритные размеры, мм	220х85х50
Масса устройства, кг, не более	0,87

Климатическое исполнение прибора - УХЛ 3.1 по ГОСТ 15150-69
