Модули искрозащиты

Устройства контроля объектов газового хозяйства
Артикул:ТУ РБ 05550283.055-98
Модули искрозащиты на 6В, 12В, 24В предназначе­ны для искробезопасного подключения к техничес­ким средствам промышленной автоматики первич­ных преобразователей, не содержащих собствен­ных источников электропитания

Документы

Руководство по эксплуатации модули искрозащиты Размер: 3.6 Мб
сертификат по ТР ТС 012 на модули искрозащиты (нов.) Размер: 245.8 Кб
Модули по ТР ТС 012 с 18.03.21 по 17.03.26 Размер: 2.7 Мб

ВИДЕООБЗОР

Назначение:

  • Модули искрозащиты на 6В, 12В, 24В предназначе­ны для искробезопасного подключения к техничес­ким средствам промышленной автоматики первич­ных преобразователей, не содержащих собствен­ных источников электропитания (дискретных и аналоговых датчиков, термопар, преобразовате­лей, позиционеров и т.п.), установленных как вне взрывоопасных зон, так и во взрывоопасных зонах классов В-1 а, В-16 и наружных установках класса В- 1 г согласно ПЭУ, ГОСТ 30852.9 (МЭК 60079-10), ГОСТ IEC 60079-14-2011 и других нормативных документов, регламентирующих применение электрооборудования вне взрывоопасной зоны и связанного искробезопасными внешними цепями с электротехническими цепями, установленными во взрывоопасных зонах.

Технические характеристики:

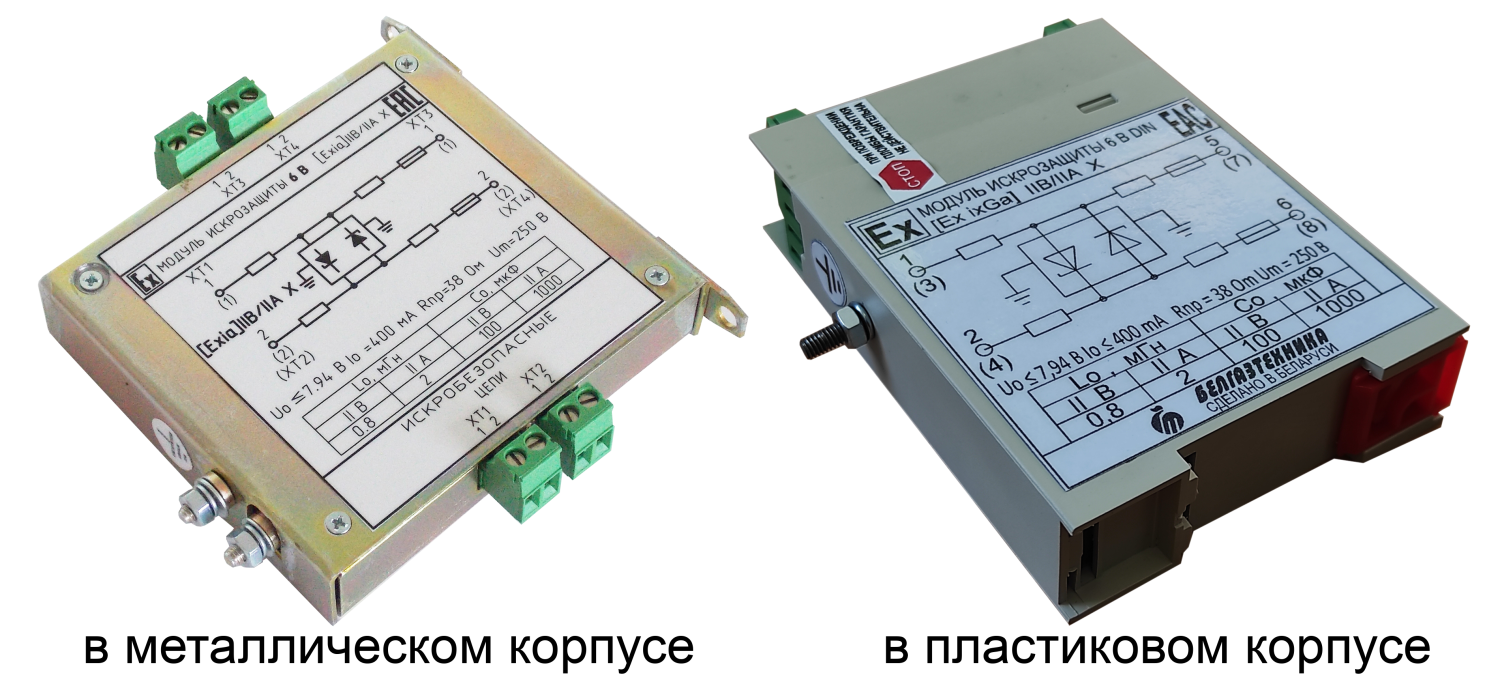

В металлическом корпусе
 Наименование параметра   Модуль искрозащиты на 24В   Модуль искрозащиты на 12В   Модуль искрозащиты на 6В   Модуль искрозащиты на 4,1В
 Тип                                                     пассивный 2-х канальный
 Вид искрозащиты                                   Искробезопасная электрическая цепь, уровень «ia»
 Маркировка взрывозащиты                                                           [Ex ia Ga] IIB/IIA X
 Максимальное выходное напряжение, Uо, В            ≤ 29,775             ≤ 16,825               ≤ 7,94              ≤ 4,045
 Максимальный выходной ток, Io, А               0,24               0,44                 0,4              0,106
 Максимальная внешняя ёмкость, Со, мкФ        IIA
     1,85 		       IIB
     0,569 		       IIA
     9,1 		       IIB
     2,24 		       IIA
     1000 		       IIB
     100 		       IIA
     1000 		       IIB
     1000
 Максимальная внешняя индуктивность, Lо, мГн        6         3      1,6      0,1         2      0,8       40       20
 Диапазон температур окружающей среды, °С                                                      от минус 40 до плюс 50
 Степень защиты от внешних воздействий                                                                     IP20

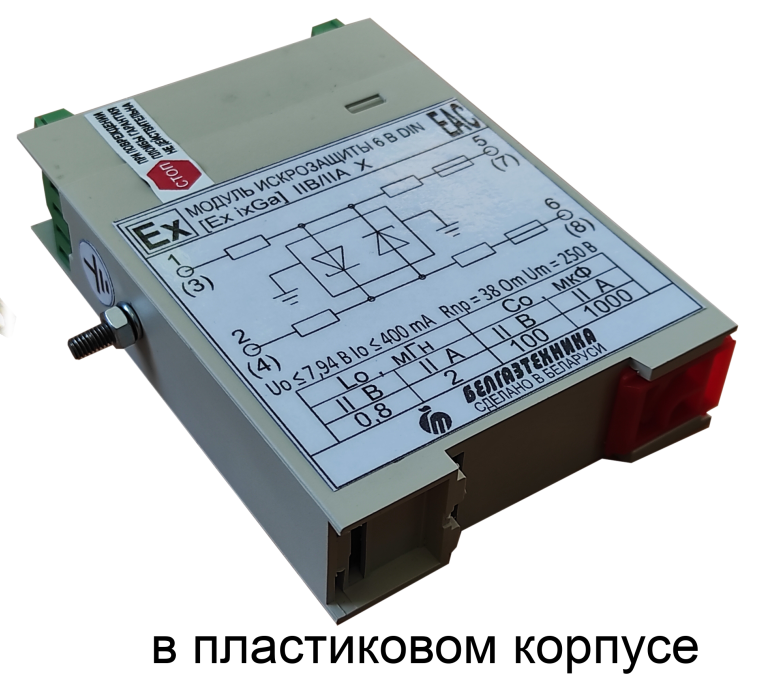

В пластиковом корпусе
 Наименование параметра   Модуль искрозащиты 24В DIN   Модуль искрозащиты 12В DIN   Модуль искрозащиты 6В DIN
 Тип                                                     пассивный 2-х канальный
 Вид искрозащиты                              Искробезопасная электрическая цепь, уровень «ia»
 Маркировка взрывозащиты                                                           [Ex ia Ga] IIB/IIA X
 Максимальное выходное напряжение, Uо, В                ≤ 26,49                 ≤ 16,825                   ≤ 7,94
 Максимальный выходной ток, Io, А                   0,225                   0,44                     0,4
 Максимальная внешняя ёмкость, Со, мкФ           IIA
         2,45 		          IIB
         0,73 		     IIA
     9,1 		      IIB
     2,24 		       IIA
     1000 		       IIB
     100
 Максимальная внешняя индуктивность, Lо, мГн            5,2             2,4      1,6      0,1         2      0,8
 Диапазон температур окружающей среды, °С                                                      от минус 40 до плюс 50
 Максимальное напряжение к соединительным устройствам искроопасных цепей, В                                                                       250
 Степень защиты от внешних воздействий                                                                     IP20


Модули искрозащиты могут использоваться в отраслях народного хозяйства, связанных с получением, переработкой, использованием и хранением взрывоопасных веществ и продуктов. Соответствуют требованиям Технического регламента Таможенного Союза ТР ТС 012/2011. Не являются средством измерений. По устойчивости к климатическим воздействиям соответствует исполнению УХЛ4 по ГОСТ 15150. По стойкости к механическим воздействиям соответствует исполнению L1 по ГОСТ 12997. По способу защиты человека от поражения электрическим током относятся к классу I по ГОСТ 12.2.007.0. По пожарной безопасности соответствует требованиям ГОСТ 12.1.004-91. Средняя наработка на отказ с учетом технического обслуживания не менее 120000 часов на канал. Средний срок службы не менее 12 лет.
