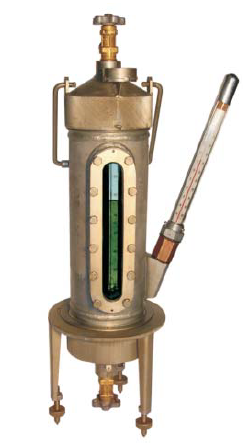

Измеритель плотности сжиженного газа ИПСГ-01
Документы
Назначение:
-
Измеритель плотности ИПСГ предназначен для оперативного измерения плотности жидкой фазы сжиженных углеводородных газов (СУГ) по ГОСТ 20448-90, ГОСТ 27578-87, находящихся при воздействии давления собственных паров.
-
Для измерения температуры жидкой фазы СУГ измеритель комплектуется термометром ТТЖ-М, исполнение 1, от минус 35 до плюс 50°С, с ценой деления 1 °С или термометром другого типа с аналогичными характеристиками.
-
Диапазон измерений плотностей СУГ выбирается заказчиком для конкретного измерителя в пределах от 460 до 640 кг/м3, при этом максимальная разница между верхним и нижним значением диапазона не должна превышать 110 кг/м3. Выполненный диапазон устанавливается при изготовлении и указывается в эксплуатационной документации.
-
Пример записи измерителя плотности при заказе: «Измеритель плотности сжиженного газа ИПСГ (510-620) кг/м3 ТУ BY 100270876.113-2005»
- Климатическое исполнение У категории 1 по ГОСТ 15150-69, помещения категории А и наружные установки категории Ан по НПБ 5-2000 при температуре окружающей среды от минус 25 до плюс 30°С.
Технические характеристики:
| Наименование параметра | Значение |
| Пределы диапазона измерений плотностей СУГ для конкретного измерителя, кг/м³ | 460-640 |
| Допускаемая основная относительная погрешность измерения плотности, %, не более | ±2 |
| Габаритные размеры, мм, не более | 300/300/900 |
| Масса пустого измерителя, кг, не более | 20 |
