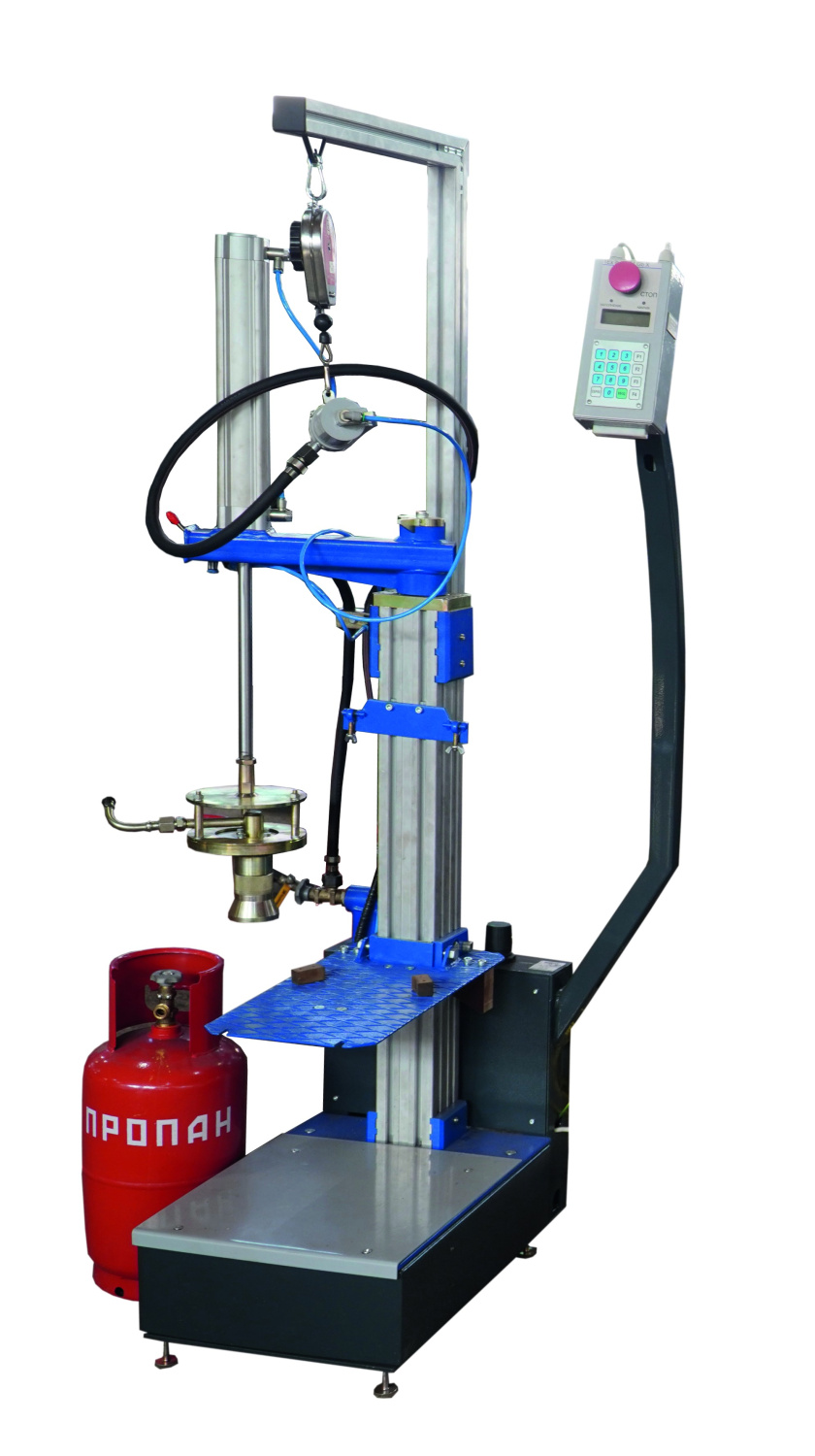

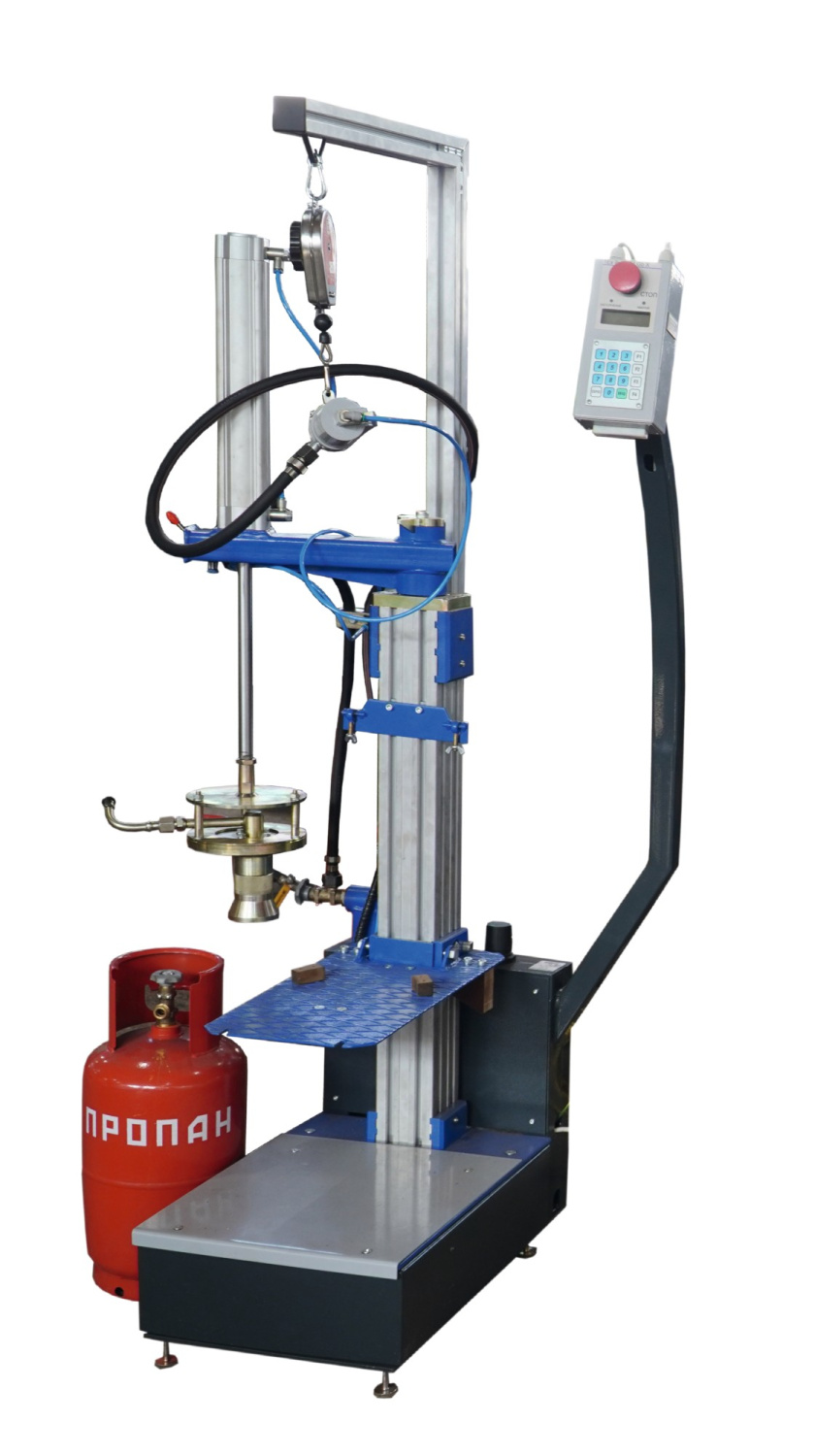

Пост наполнения баллонов объемом 5, 27, 50л электронный ПНБЭ



ТУ РБ 100270876.102-2002

Документы

ПНБЭ УИТБ УППА Письмо Госпромнадзора Размер: 32.1 Кб
Декларация на ПНБЭ,УПНС Размер: 37.7 Кб
сертификат на УПНС, ПНБЭ (взрывозащита) Размер: 611.3 Кб
11-01.6 РЭ ПНБЭ Размер: 28.7 Мб
Серт пром без ГНС с 09.06.21 до 08.06.26 Размер: 256 Кб
ПНБЭ по ТР ТС 012 с 12.07.21 по 11.07.26 Размер: 4.1 Мб
ПНБЭ, УПНС по ТР ТС 020 с 13.12.21 по 07.12.26 Размер: 213.9 Кб

Назначение:

  • Пост наполнения баллонов объемом 5, 27 и 50 литров электронный ПНБЭ предназначен для наполнения баллонов сжиженными углеводо­родными газами (СУГ).

  • Режим работы — полуавтоматический с ручной установкой напол>| нительной струбцины и массы полного баллона на клавиатуре электрон­ного блока с автоматическим отключением подачи СУГ в баллон.

  • Пост работает в 3-х основных режимах:

    • режим наполнения (основной режим работы);

    • режим калибровки (занесение в энергонезависимую память поста калибровочных величин для АЦП);

    • режим чтения информации внешним запоминающим устройством.

  • Пост может быть откалиброван изготовителем или пользователем по эталонному весу в пределах от 5 до 100 кг с точностью 0,1 кг.

  • При аварийных режимах блок питания автоматически отключает сетевое напряжение при помощи термовыключателя.

  • Пост эксплуатируется в цехах наполнения баллонов газонаполнитель­ных станций, категория производственных помещений по взрыво- пожароопасности А, класс В-1 а.

  • Пример обозначения при заказе:

    • «Пост наполнения баллонов объемом 5,27 и 50 литров, электронный ПНБЭ ТУ

  • Соответствует требованиям ТР ТС 012/2011, ТР ТС 020/2011.

Технические характеристики:

                                     Наименование параметра     Значение
 Объём обрабатываемых баллонов, л        5,27,50
 Производительность, бал/ч, при наполнении СУГ баллонов объёмом, л:
5
27
50

       50±10
        30±5
        20±5
 Точность наполнения СУГ, кг, для наполнения баллонов объёмом, л:
5
27
50
        ±0,1
       ±0,15
        ±0,2
 Рабочее давление СУГ, МПа       1,4-1,6
 Рабочее давление сжатого воздуха в пневмосистеме, МПа    0,63±0,05
 Питание от сети переменного тока:
- напряжением, В
- частотой, Гц
    220+22-33
       50±1
 Потребляемая мощность, В•А, не более           30
 Габаритные размеры, мм, не более:
- длина/ширина/высота
  700/700/1400
 Масса установки, кг, не более           50
