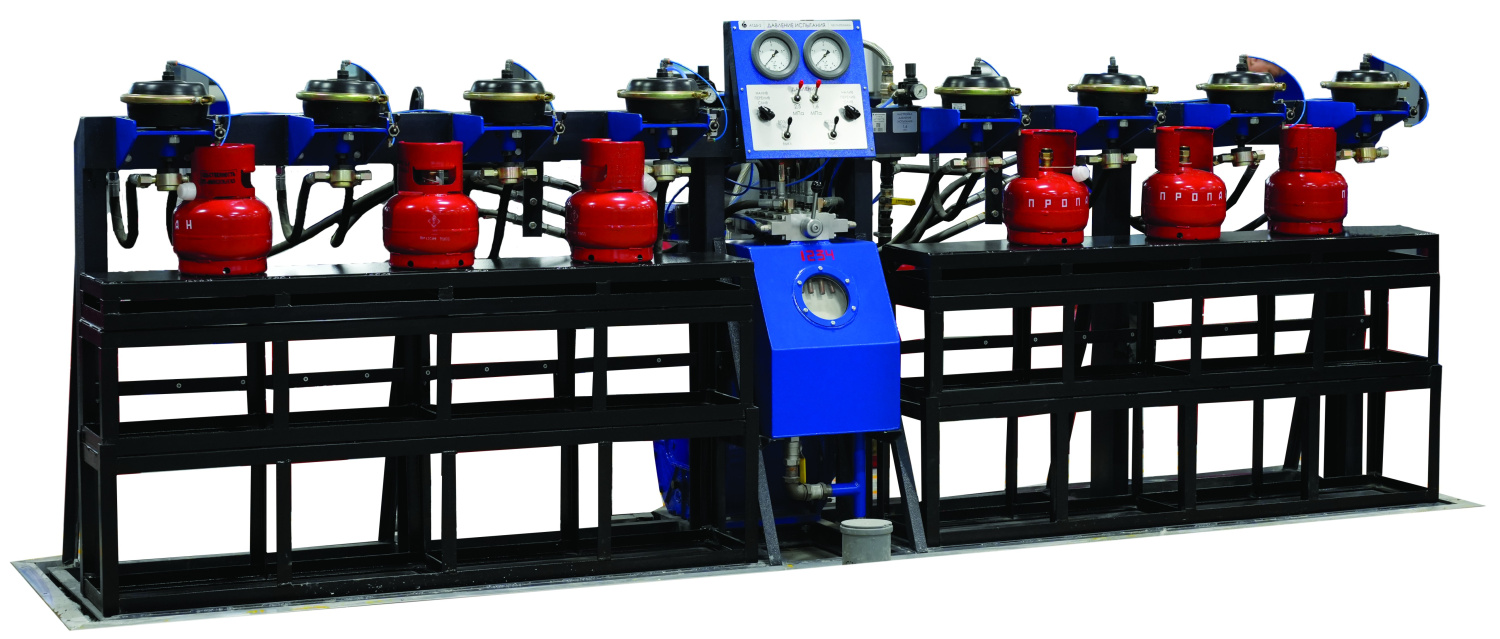

Агрегат гидроиспытания и дегазации баллонов емкостью 5, 12, 27, 50л АГДБ-2

Оборудование для освидетельствования бытовых баллонов СУГ
Артикул:ТУ РБ 05550283.060-99
АГДБ-2 предназначен для гидравлического испытания и дегазации баллонов емкостью 5, 12, 27, 50 л для сжиженных углеводородных газов при техническом освидетельствовании и ремонте.

Документы

ДКИ-3, ИГ-12, АГДБ-2 Письмо Госпромнадзора Размер: 40.8 Кб
Паспорт АГДБ-2 Размер: 48.2 Мб
Серт пром безоп до 2026 Размер: 3.7 Мб
Сертификат соответствия РФ с 22.06.16 до 21.06.21 г. Размер: 786.1 Кб

Назначение:

  • Агрегат гидроиспытания и дегазации баллонов АГДБ-2 предназначен для гидравлического испытания и дегазации баллонов емкостью 5,12,27,50 л по ГОСТ 15860-84 для сжиженных углеводородных газов при техническом освидетельствовании и ремонте.
  • Агрегат эксплуатируется в сливных или ремонтных цехах газонаполнительных станций.
  • Категория производственного помещения по взрыво- пожароопасности—А, класс помещения В-1А.
  • В зависимости от количества постов, агрегат изготавливается в четырех исполнениях.
  • Пример обозначения при заказе:
    Агрегат на 8 постов, исполнение 00 - «Агрегат гидроиспытания и дегазации баллонов АГДБ-2 ТУ РБ 05550283.060-99»
    Агрегат на 6 постов, исполнение 01 - «Агрегат гидроиспытания и дегазации баллонов АГДБ-2-01 ТУ РБ

Технические характеристики:

Наименование параметра

АГДБ-2

АГДБ-2-01

АГДБ-2-02

АГДБ-2-03
Емкость обрабатываемых баллонов, л

5, 12, 27, 50

Количество устанавливаемых баллонов, шт

8

6

4

2

Количество одновременно обрабатываемых баллонов, шт

4

3

2

1

Производительность, бал/ч, при:
- гидроиспытании баллонов
объёмом 50 литров
объёмом 27 литров
объёмом 12 литров
объёмом 5 литров
- дегазации баллонов
объёмом 50 литров
объёмом 27 литров
объёмом 12 литров
объёмом 5 литров

24

32

38

44

36

44

50

56

18

24

28

33

27

33

37

42

12

16

19

22

18

22

24

28

6

8

9

11

9

11

12

14
Давление воздуха в системе, МПа

0,5-0,6

*Расход воздуха, приведенного к условиям по ГОСТ 2939-63, м³/бал
5л/12л /27л/50л


0,04/0,1/0,2/0,4

*Расход воды на один баллон, л
5л/12л/27л/50л


0,5-1/1,3-3/2,5-5/5-10

Испытательное давление при гидроиспытании, МПа
контрольное/рабочее


2,5/1,6

Габаритные размеры, мм, не более:
- длина
- ширина
- высота

3670

900

1500

2870

900

1500

2068

900

1500

1418

900

1500
Масса, кг, не более

770

695

620

500

Класс загрязненности воздуха, не грубее

10

* Расходы даны при одновременном проведении процессов дегазации и гидроиспытании.
Вся расходуемая на гидроиспытание и дегазацию вода удаляется в канализацию, снабженную отстойниками.
