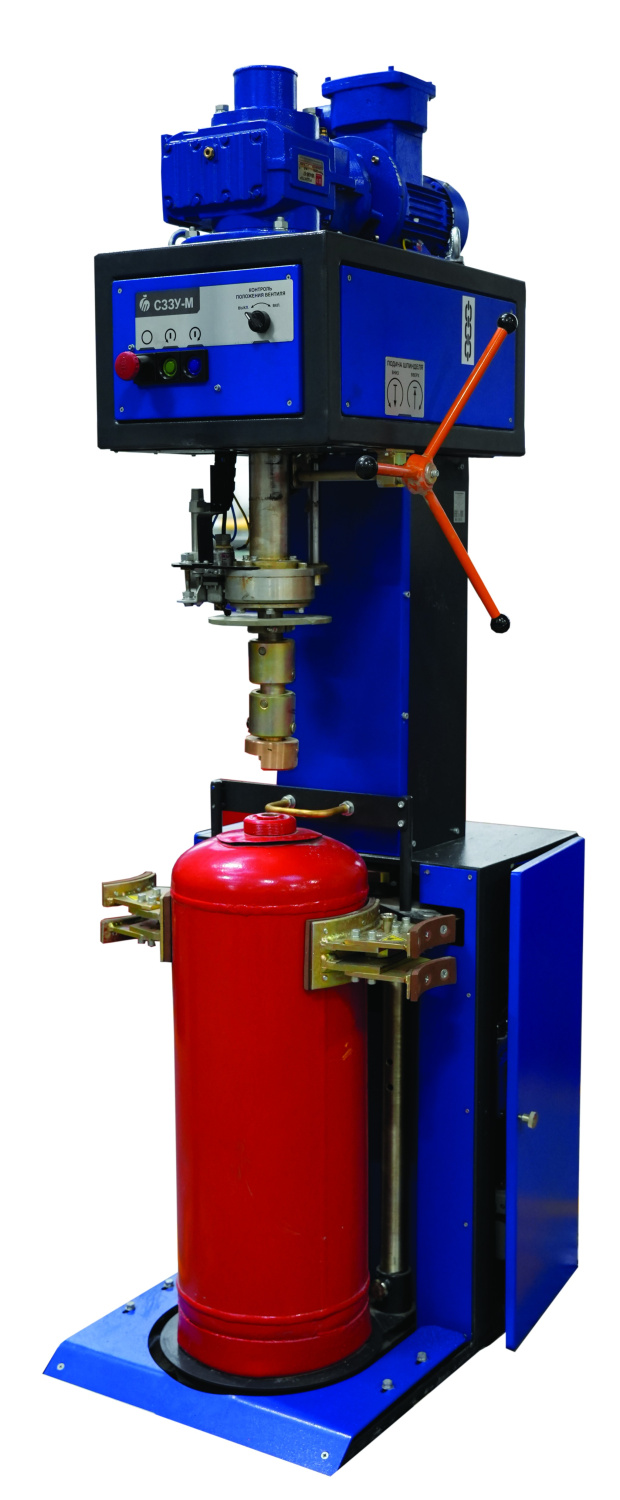

Станок замены запорных устройств СЗЗУ-М

Оборудование для освидетельствования бытовых баллонов СУГ
Артикул:ТУ РБ 00555028-024-95
Станок замены запорных устройств СЗЗУ-М предназначен для механизации технологических операций по отвинчиванию и завинчиванию запорных устройств (вентилей и клапанов) баллонов объемом 5,12,27,50 литров для сжиженных углеводородных газов (СУГ).

Документы

СЗЗУ-М ПС Размер: 60.2 Мб
СЗЗУ-М по ТР ТС 020 с 27.11.2023 по 03.01.2029 Размер: 1 Мб
сертификат соответствия РФ на технологическое оборудование ГНС Размер: 786.1 Кб
СЗЗУ по ТРТС 004 с 18.01.2018 по 10.01.2023 Размер: 205.6 Кб
Разрешение на СЗЗУ,РГП,КРОН,УХВ Размер: 70.3 Кб
СЗЗУ-М по ТР ТС 012 с 06.06.2024 по 05.06.2029_Optimized Размер: 1.2 Мб

Назначение:

  • Станок замены запорных устройств СЗЗУ-М предназначен для механизации технологических операций по отвинчиванию и завинчиванию запорных устройств (вентилей и клапанов) на стальных сварных баллонах для сжиженных газов объемом 5, 12, 27, 50 литров по ГОСТ 15860-84 с возможностью ориентации вентиля относительно воротника баллона при завинчивании.
  • Станок эксплуатируется в помещениях сливных, наполнительных и ремонтных отделений газонаполнительных станций.
  • Категория помещения по взрывопожарной и пожарной опасности - А, класс взрывоопасной зоны помещения В-1а.
  • СЗЗУ-М соответствует требованиям ТР ТС 012/2011 и ТР ТС 020/2011.
  • Пример обозначения при заказе:
    «Станок замены запорных устройств СЗЗУ-М ТУ РБ 00555028-024-95»

Технические характеристики:

Наименование параметра

Значение

Производительность при замене запорных устройств, бал/ч

40±5

Максимальный крутящий момент, Нм:
при отвинчивании запорных устройств
при завинчивании запорных устройств*

300+50

220±40
Частота вращения шпинделя, об/мин

32

Механизм зажима

пневматический, колодочный

Контроль положения вентиля при завинчивании

механический, настраиваемый, отключаемый

Силовая цепь (электродвигатель ВА 80В-4 У2):
напряжение, B
частота, Гц
мощность, кВт
Цепь управления станка
напряжение, B
частота, Гц

400±40

50±1

1,5

230±23

50±1
Давление воздуха в сети (подводимое), МПа

0,8-1,0

Давление воздуха в системе, МПа

0,35-0,45

Расход воздуха, м³/ч

0,6+0,1

Ход шпинделя, мм

155±10

Рабочий диапазон температуры окружающей среды, °C

+1...+35

Габаритные размеры, мм, не более:
длина/ширина/высота

900/700/2100

Масса, кг, не более

400

* Конструкция станка позволяет произвести регулировку усилия завинчивания на другие параметры (в сторону уменьшения).
