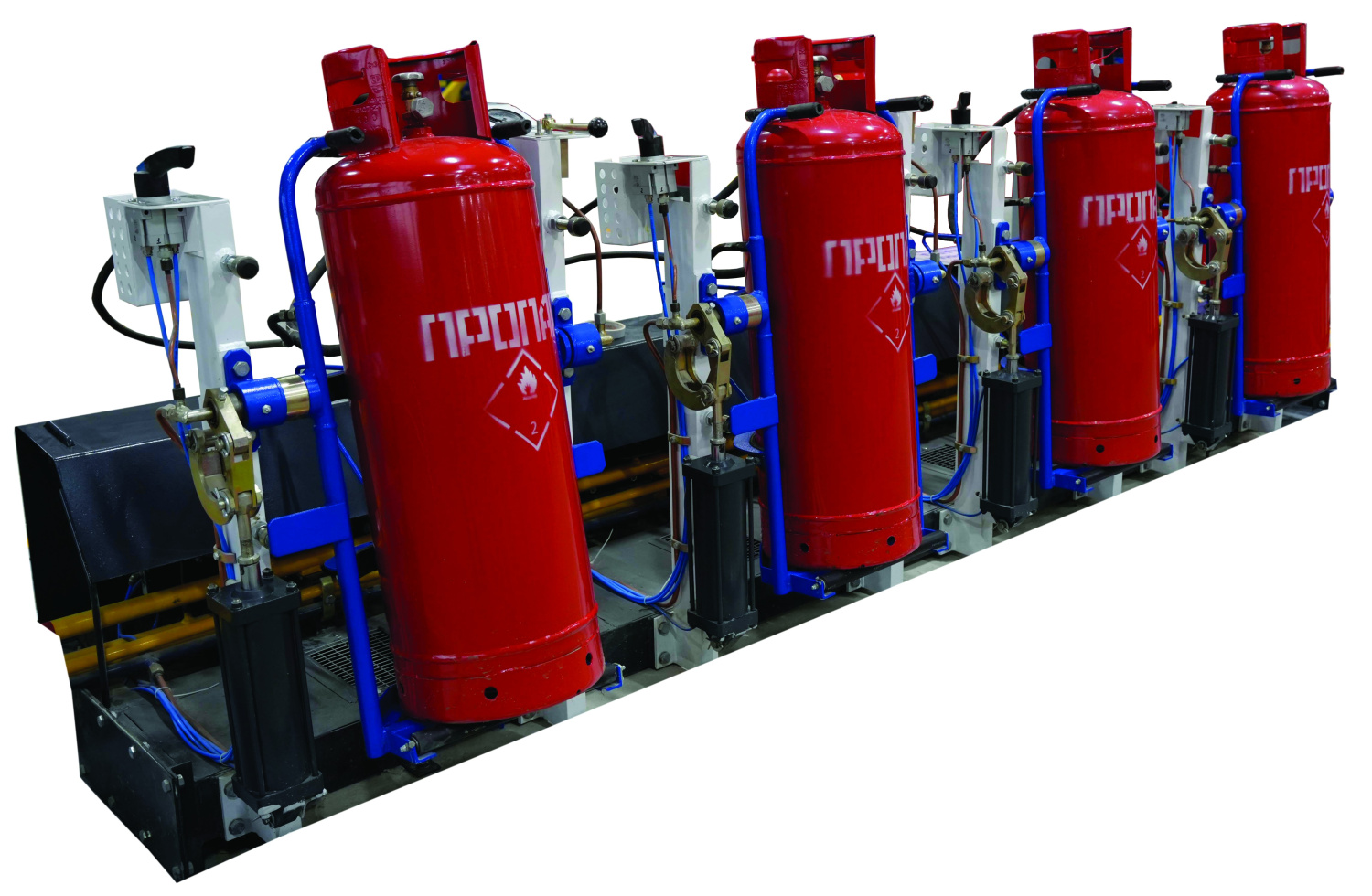

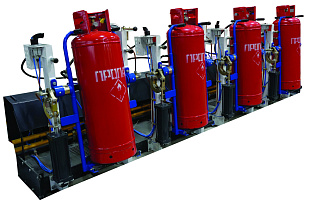

Станок слива газа из баллонов объемом 50 л ССГ

Оборудование для слива СУГ
Артикул:ТУ BY 100270876.182-2017

Станок ССГ-50 предназначен для слива остатков газа из баллонов объемом 50 литров перед их ремонтом или утилизацией

Назначение:

  • Станок ССГ-50 предназначен для слива остатков газа из баллонов объемом 50 литров по ГОСТ 15860-84 перед их ремонтом или утилизацией.
  • Допускается производить слив остатков газа из баллонов объемом 5, 12, 27 литров с вентилями и клапанами, при условии наличия закрепленного на поворотной люльке специального держателя, надежно удерживающего баллон при повороте. Держатели под разный типоразмер баллона входят в комплект поставки.
  • Станок монтируется и эксплуатируется в помещениях сливных и ремонтных отделений (цехов) ГНС.
  • ССГ соответствует требованиям ТР ТС 012/2011 и ТР ТС 020/2011.
  • Станок изготавливается в четырех исполнениях:
  • четырех постовой, исполнение 00:
    «Станок для слива газа из баллонов объемом 50 литров ССГ ТУ BY 100270876.182-2017»
    трех постовой, исполнение 01:
    «Станок для слива газа из баллонов объемом 50 литров ССГ-01 ТУ BY 100270876.182-2017»
    двух постовой, исполнение 02:
    «Станок для слива газа из баллонов объемом 50 литров ССГ-02 ТУ BY 100270876.182-2017»
    одна постовой, исполнение 03:
    «Станок для слива газа из баллонов объемом 50 литров ССГ-02 ТУ BY 100270876.182-2017»

Технические характеристики:

Наименование параметра

ССГ

ССГ-01

ССГ-02

ССГ-03

Тип станка

полуавтоматический

Ёмкость обрабатываемых баллонов, л

50 (5,12,27)

Количество устанавливаемых баллонов, шт

4

3

2

1

Производительность баллонов, не менее:
при сливе полных 50 л баллонов (21 кг)
при сливе баллонов с остатком от 2 до 5 кг

24

43


18

33


12

22


6

11

Перепад давления в магистралях паровой фазы и слива, МПа

0,5-0,3

Давление сжатого воздуха, МПа

0,6+0,05

Расход сжатого воздуха, м³/бал

0,008

Объем отсасываемого воздуха через местный отсос, м3

500

Габаритные размеры, мм, не более:
- длина
- ширина
- высота

3660

890

1240


2860

890

1240


2060

890

1240


1370

890

1240

Масса, кг, не более

500

370

250

125
