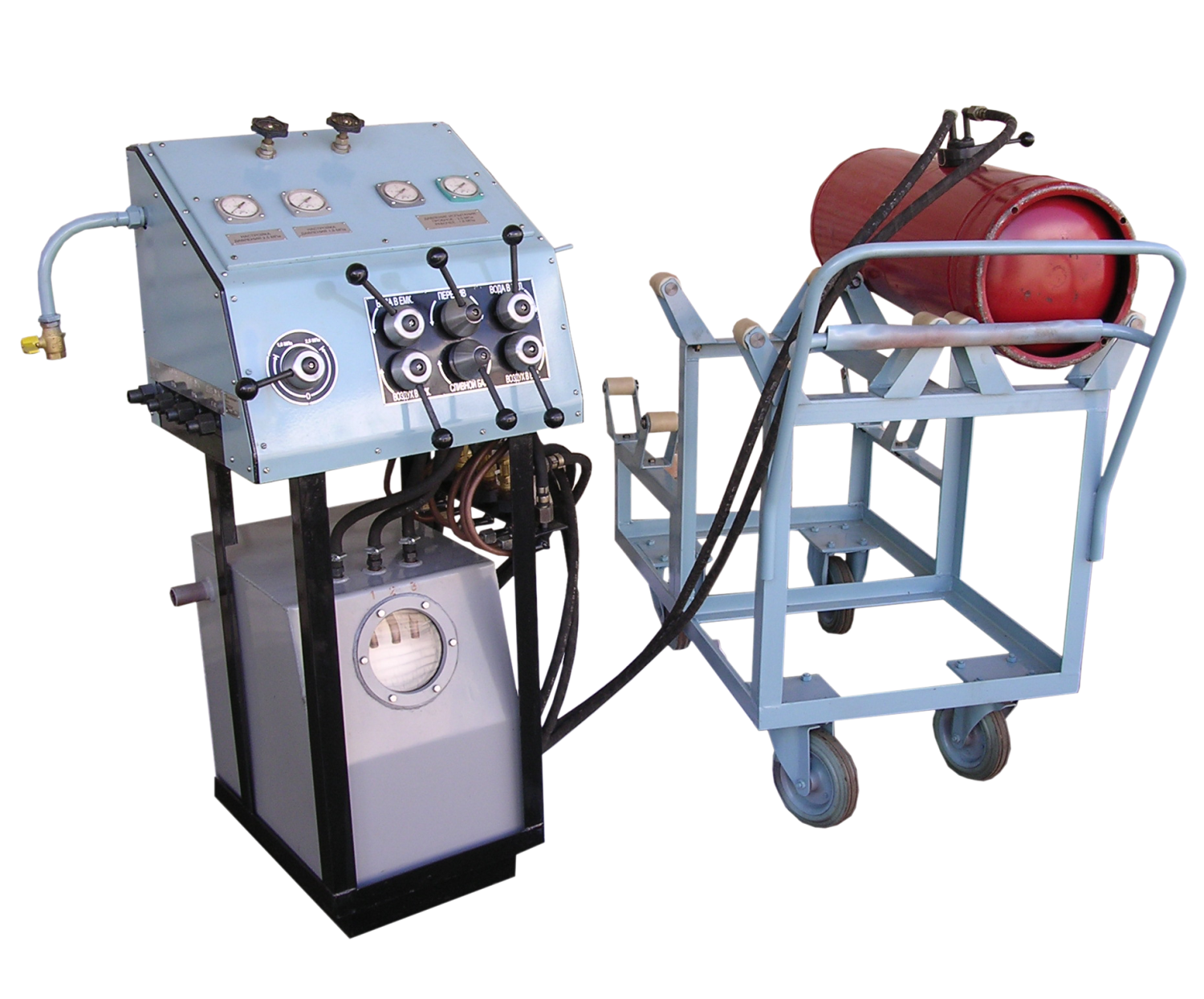

Линия технологическая для освидетельствования топливных баллонов легковых автомобилей

Назначение:

• Предназначена для механизации операций освидетельство­вания топливных баллонов АГ-45, АГ-50, АГ-65 для легковых автомобилей, использующих в качестве моторного топлива сжиженный углеводородный газ по ГОСТ 27578-87.
• Линия представляет собой комплекс нестандартного оборудо­вания, установленного в определенной технологической последовательности.
• В состав линии входят следующие агрегаты:
• агрегат слива газа из топливных баллонов легковых автомо­билей АСГТБ;
• агрегат гидроиспытаний топливных баллонов легковых автомобилей АГТБ;
• агрегат пропарки топливных баллонов легковых автомоби­лей АПТБ.
• Для механизации процессов приема, выдачи и перемещения баллонов по технологическому циклу предусмотрена много­местная тележка с поворотными люнетами, в которые устанавливаются баллоны для проведения всех технологичес­ких операций.
• Категория производственных помещений по взрыво-пожарозащищенности А, класс помещений В-1 а.

Технические характеристики:

Наименование параметра	Значение
Тип линии	стационарный, периодического действия
Производительность, бал/смена, не менее	60
Объём обрабатываемых баллонов, л	45, 50, 65
Давление газа в трубопроводах, МПа - паровой фазы - слива	0,7+0,3 0,2+0,1
Давление сжатого воздуха, МПа	0,6±0,05
Давление пара, МПа	0,1+0,5
Обслуживающий персонал, чел	3
Масса, кг, не более	600

Агрегат слива газа из топливных баллонов легковых автомобилей АСТБ

Агрегат АСТБ предназначен для слива неиспарившихся остатков сжиженного углеводородного газа из стальных баллонов легковых автомобилей по ТУ 51-395-90

Наименование параметра	Значение
Объём обрабатываемых баллонов, л	45, 50, 65
Количество одновременно обрабатываемых баллонов, шт	1,2,3
Производительность, бал/смена, не менее	60
Давление сжатого воздуха, МПа	0,6±0,05
Давление в магистрали поддавливания паровой фазой газа, МПа	0,7+0,3
Давление в магистрали слива газа, МПа	0,2+0,1
Габаритные размеры, мм, не более: длина/ширина/высота	560/530/1200
Масса, кг, не более	85

Агрегат гидравлических испытаний топливных баллонов АГТБ

Агрегат АГТБ предназначен для гидравлических испытаний стальных баллонов легковых автомобилей по ТУ 51-395-90

Наименование параметра	Значение
Объём обрабатываемых баллонов, л	45,50, 65
Количество одновременно обрабатываемых баллонов, шт: АГ-45, 50 АГ-65	1,2,3 1,2
Производительность, бал/смена, не менее	60
Давление сжатого воздуха, МПа	0,6±0,05
Объем емкости блока водоснабжения, л	255
Расход воды на один баллон, л	5-10
Давление при гидроиспытании (пробное/рабочее), МПа, не более	2,5/1,6
Габаритные размеры, мм, не более: длина/ширина/высота	2640/1440/1240
Масса, кг, не более	400

Агрегат пропарки топливных баллонов АПТБ

Агрегат АПТБ предназначен для пропарки стальных баллонов легковых автомобилей по ТУ 51-395-90

Наименование параметра	Значение
Объём обрабатываемых баллонов, л	45,50,65
Производительность, бал/смена, не менее	20
Давление пара, МПа	0,1+0,05
Расход пара (на 50 л баллон), кг, не более	1,5
Давление воздуха в системе, МПа	0,6±0,05
Давление воздуха при продувке, МПа	0,1+0.05
Количество постов пропарки, шт	1
Габаритные размеры, мм, не более: длина/ширина/высота	990/535/1202
Масса, кг, не более	72
