Приемочные испытания ФДБ

19 Августа 2020

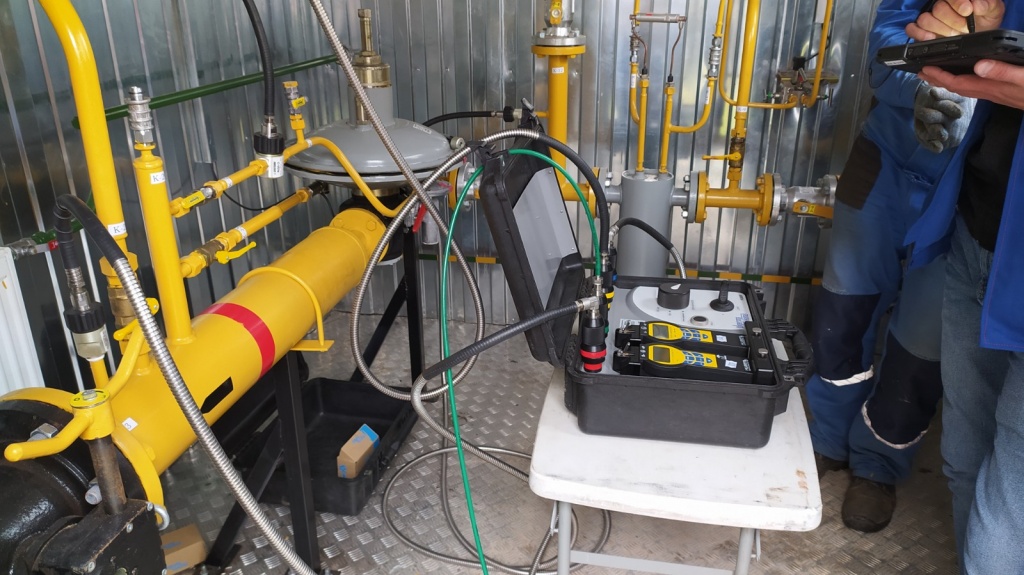

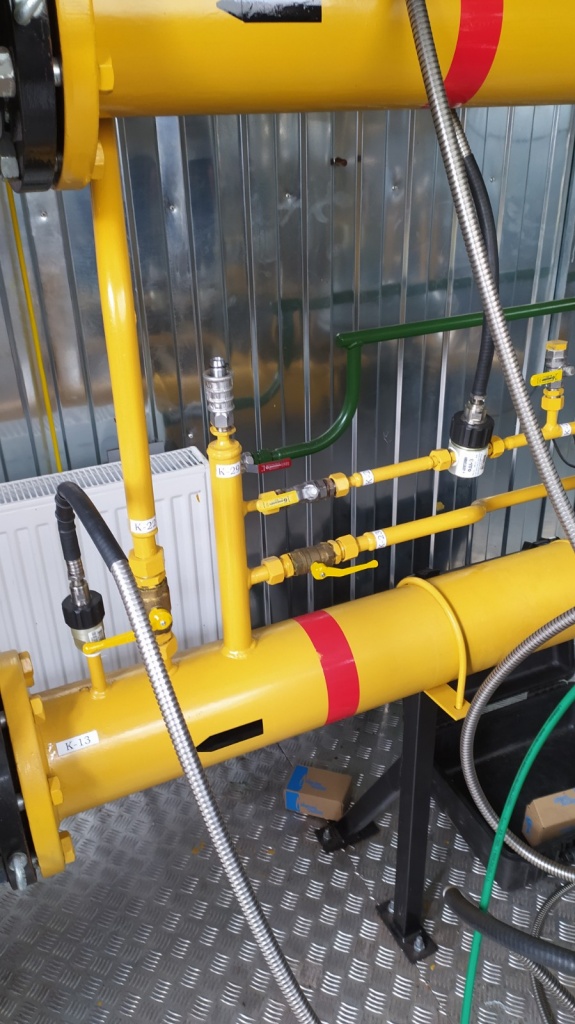

Сообщаем об успешных приёмочных испытаниях фитингов диагностических быстроразъемных ФДБ.

ФДБ предназначены для подключения системы контроля и диагностирования пунктов редуцирования газа ШРП и ГРП фирмы «PLEXOR».

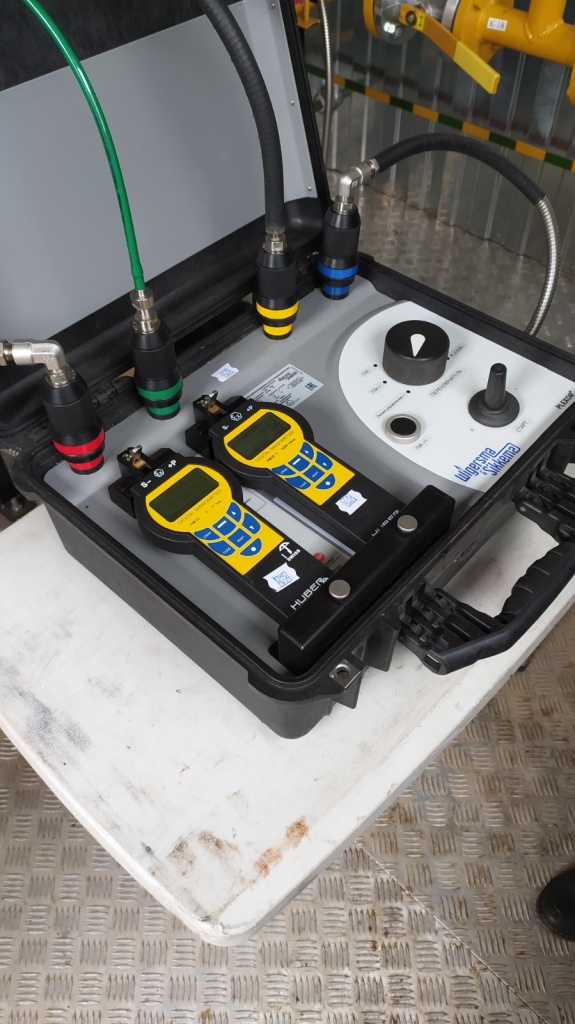

Фитинг ФДБ-1 DN4 – предназначен для совместной работы с системой диагностирования пунктов редуцирования газа PLEXOR®, «Wigersma & Sikkema». ФДБ-1 должен размещаться на стороне входа при входном давлении до 1,2 Мпа.
Фитинг ФДБ-2 DN4 – предназначен для совместной работы с системой диагностирования пунктов редуцирования газа PLEXOR®, «Wigersma & Sikkema». ФДБ-2 должен размещаться на стороне входа при входном давлении до 1,2 Мпа.

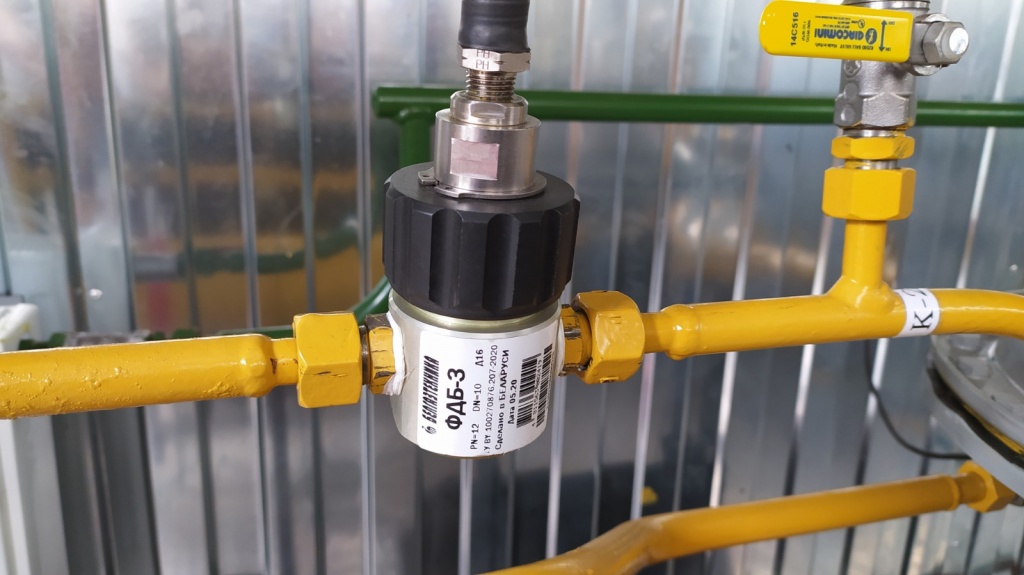

Фитинг ФДБ-3 DN10 – должен быть установлен «вразрыв» на импульсной линии предохранительного устройства (предохранительного запорного клапана) пункта редуцирования газа. Давление газа до 1,2 МПа.
Фитинг предназначен для монтажа в состав трубопроводов с давлением не более 1,2 МПа.

Технические характеристики
Параметры для
исполнения фитинга
Размеры фитинга,
мм, не более ДхШхВ
Номинальное давление
PN, МПа
Номинальный диаметр
DN
Содержание цветных металлов
и их сплавов (алюминий), кг, не более
Масса, кг, не более
ФДБ-1 Ø34х61 1,2 4 0,12 0,15
ФДБ-2 Ø39х61 1,2 4 0,16 0,2
ФДБ-3 Ø54х75 1,2 10 0,35 0,4

IMG_20200819_102336.jpg    IMG_20200819_101752.jpg

IMG_20200819_102351.jpg    IMG_20200819_102344.jpg
