Кран шаровой КШ Ду80

Запорная, запорно-регулирующая, предохранительно-запорная арматура
Артикул:ТУ РБ 05550283.055-98
Кран шаровой КШ Ду80 (в дальнейшем - кран) предназначен для работы в качестве запорной арматуры на трубопроводах, транспортирующих природные, искусственные, углеводородные (в том числе сжиженные) и другие неагрессивные газы под давлением не более 1,6 МПа (краны не используются для транспортировки пищевых продуктов).

Документы

КШ Ду 80 ТР ТС 010 с 17.10.22 по 12.10.27 и серт на тип Размер: 5.1 Мб
КШ Ду 50, 80, 100 по ТР ТС 010 с 28.06.2024 по 25.06.2029 Размер: 7.7 Мб
КШ-80 ПС Размер: 1.8 Мб

Назначение:

  • Кран шаровой КШ Ду80 (в дальнейшем - кран) предназначен для работы в качестве запорной арматуры на трубопроводах, транспортирующих природные, искусственные, углеводородные (в том числе сжиженные) и другие неагрессивные газы под давлением не более 1,6 МПа (краны не используются для транспортировки пищевых продуктов).
  • Климатическое исполнение “У” категории размещения 1 по ГОСТ 15150-69 с ограничением нижнего значения диапазона температур окружающего воздуха до минус 35 °С, с верхним значением до плюс 45 °С.
  • Кран выпускается с номинальным диаметром 80 мм, эффективным диаметром 57 мм, строительной длиной 203 мм и с ручным управлением рукояткой или редуктором.

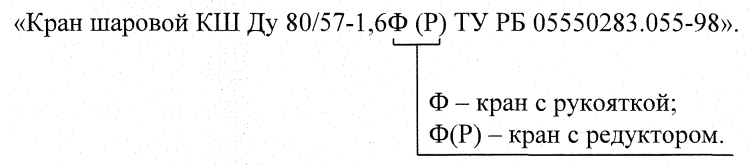

  • Пример обозначения при заказе:

Технические характеристики

Наименование параметра
КШ Ду 80/57-1,6Ф КШ Ду 80/57-1,6Ф(Р)
 Номинальный диаметр DN                            80
 Эффективный диаметр, мм                            57
 Номинальное давление PN, МПа, не более                           1,6
 Направление потока                        любое
 Класс герметичности по ГОСТ 9544-2015                            А
 Тип соединения             фланцевое 80-16-ХХ-2-В
              по ГОСТ 33259-2015
 Управление      рукоятка         редуктор
 Габаритные размеры, мм, не более
- строительная длина
- ширина
- высота
    203
    195
    275
    203
    260
    365
 Масса, кг, не более            8                11
