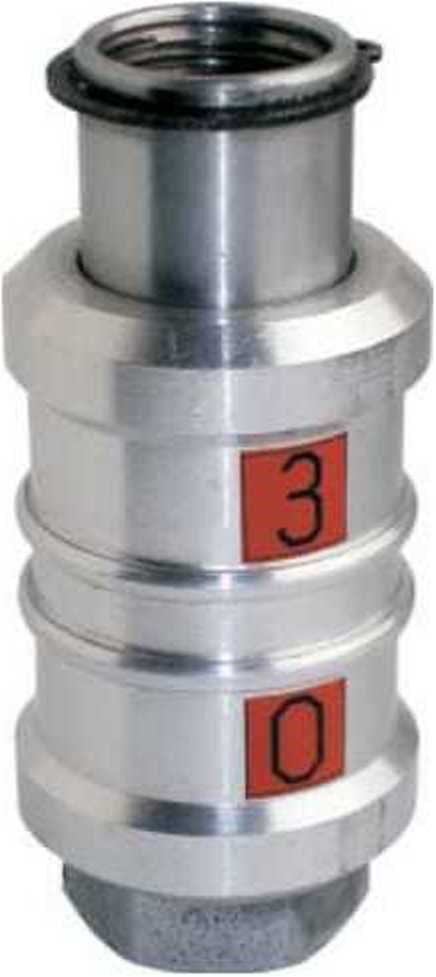

Устройство запорное DN15
Запорная, запорно-регулирующая, предохранительно-запорная арматура
Артикул:ТУ ВY 100270876.119-2005
Устройство запорное DN 15 предназначено для эффективного запирания потока среды в системах газоснабжения.
Документы
декларация по ТР ТС 010 на УЗ
Размер:
32.5 Кб
Модель для Rеvit (BIM-технология) УЗ-15
Размер:
936 Кб
УЗ по ТР ТС 010 с 11.07.2025 по 06.07.2030
Размер:
910.6 Кб
11-04.1 ЭТ УЗ DN 15
Размер:
1.5 Мб
Назначение:
- Устройство запорное DN 15 предназначено для эффективного запирания и перераспределения потоков среды в системах газоснабжения.
- Климатическое исполнение У категории размещения 1 по ГОСТ 15150-69 с ограничением нижнего значения диапазона температур до минус 35°С и расширением верхнего значения до плюс 45°С.
- Пример обозначения при заказе:
«Устройство запорное DN15, Л ТУ BY 100270876.119-2005».
Технические характеристики:
|
Наименование параметра |
Значение |
| Максимальное рабочее давление, МПа, не более | 1,2 |
| Номинальный диаметр DN | 15 |
| Присоединительная резьба к трубопроводу | G 1/2 |
| Размер под ключ, мм | 27 |
| Класс герметичности по ГОСТ 9544-2015 | А |
|

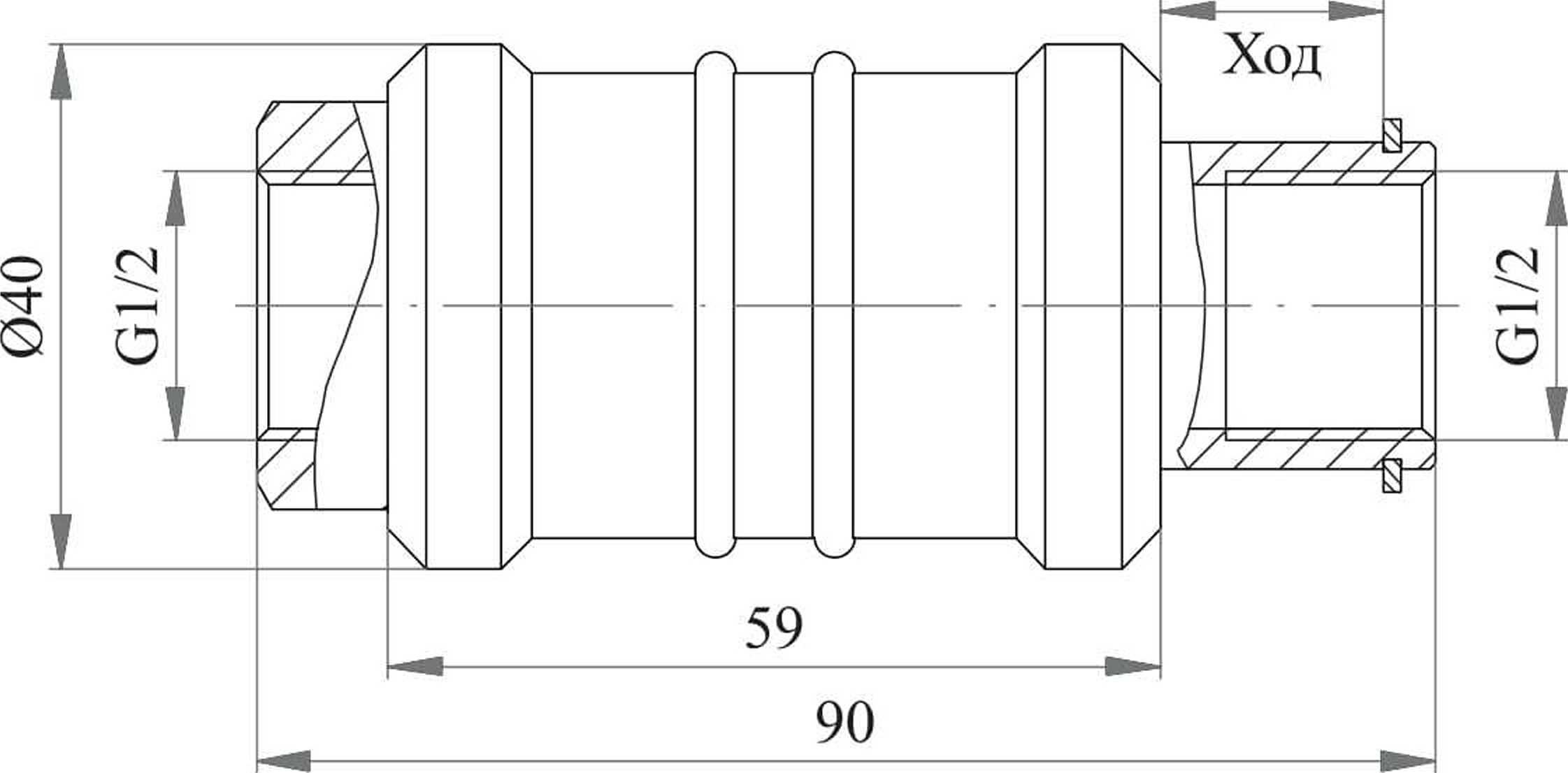

Габаритные размеры, мм, не более - длина - ширина (диаметр) |
90 40 |
|
Масса, кг, не более - с муфтой алюминиевой - с муфтой латунной |
0,26 0,4 |
