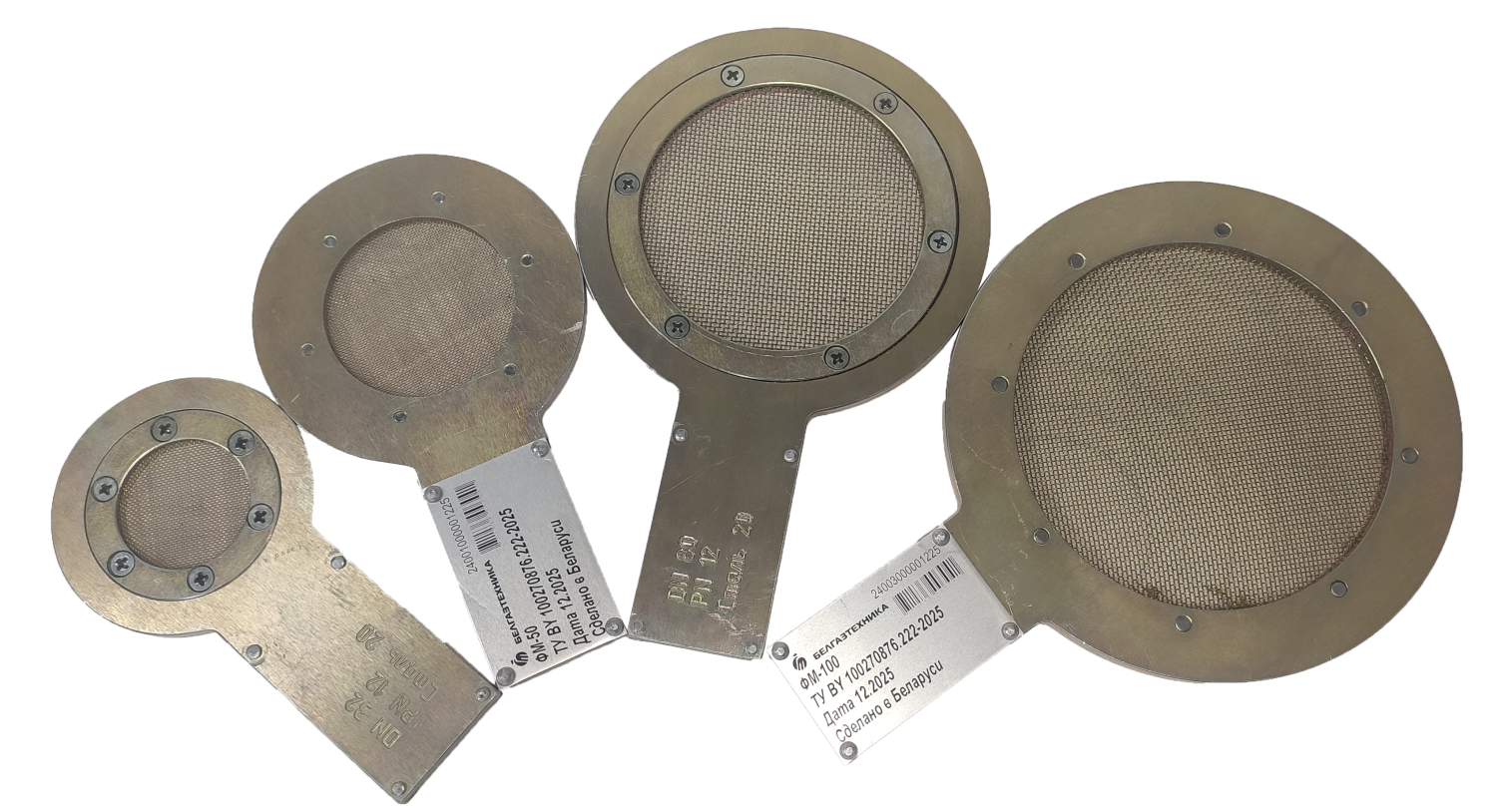

Фильтры-уловители межфланцевые ФМ

Оборудование для систем газоснабжения (ГРП, ШРП и прочее)
Фильтры-уловители межфланцевые ФМ предназначены для очистки природного газа по ГОСТ 5542-2022 давлением до 1,2 МПа, подаваемого на вход регулятора давления газа от механических частиц (в том числе металлических) в сетях газораспределения и газопотребления. Фильтры устанавливаются непосредственно на входе регулятора давления газа.

Документы

11-25.1.00.000 ПС ФМ Размер: 349.5 Кб
Письмо ФМ не подлежит ТР ТС 010 Размер: 2.7 Мб
РБ Письмо ФМ Размер: 131.2 Кб

Назначение:

  • Фильтры-уловители межфланцевые ФМ предназначены для очистки природного газа по ГОСТ 5542-2022 давлением до 1,2 МПа, подаваемого на вход регулятора давления газа от механических частиц (в том числе металлических) в сетях газораспределения и газопотребления. Фильтры устанавливаются непосредственно на входе регулятора давления газа.
  • Фильтры изготовлены в соответствии с требованиями ТУ ВУ 100270876.222-2025.
  • Климатическое исполнение «УХЛ» категории размещения 3 по ГОСТ 15150-69.

Технические характеристики:

Наименование параметра

Обозначение

ФМ-32

ФМ-50

ФМ-80

ФМ-100

ФМ-150

ФМ-200

Номинальный диаметр, DN

32

50

80

80

80

80

Номинальное давление, МПа, не более

1,2

Номинальный размер стороны ячейки фильтроэлемента в свету, мм

1,0

Тип соединения

межфланцевое

Габаритные и присоединительные размеры, мм:
- диаметр наружный, D;
- диаметр проходной, d;
- длина, L;
- толщина, S.


78

39

149

6


102

59

171

6


133
91
206,5
6


158
116
229
8


212
161
286
8


268
222
364
8
Масса, кг, не более

0,32

0,46

0,62

1,06

1,74

2,42
