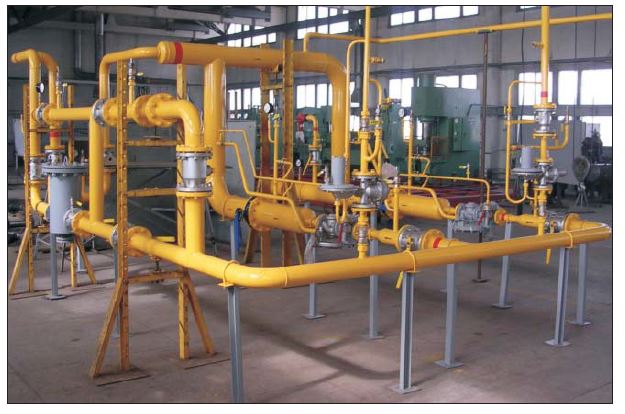

Установки газорегуляторные ГРУ
Документы
Назначение:
-
Установки газорегуляторные ГРУ применяются для газоснабжения котельных или иных газоиспользующих установок. Изготавливаются в соответствии с проектной привязкой к помещению и газифицируемому технологическому оборудованию.
-
Габаритно-присоединительные размеры, масса, диаметры входного и выходного трубопроводов определяются проектом.
-
Вид климатического исполнения У 3.1 по ГОСТ 15150-69.
Технические характеристики:
Диапазон входного давления, МПа | 0,1-0,6 |
Диапазон выходного давления, МПа | 0,002-0,3 |
Пропускная способность, м³/ч | определяется требованием заказчика и производительностью регуляторов |
-
Как правило, в состав ГРУ входит:
-
узел очистки газа с обводной линией;
-
узел учета с обводной линией;
-
линия редуцирования (количество согласно требований)
-
байпасная линия
-
Доставка потребителю возможна в собранном виде на раме или частично разобранном виде в зависимости от требований к изделию.
-
При эксплуатации газорегуляторная установка должна быть ограждена металлической сеткой с надписью «ГАЗ - ОГНЕОПАСНО».
