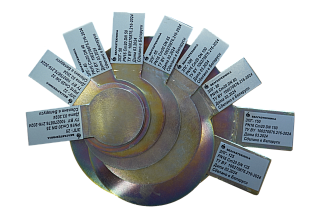

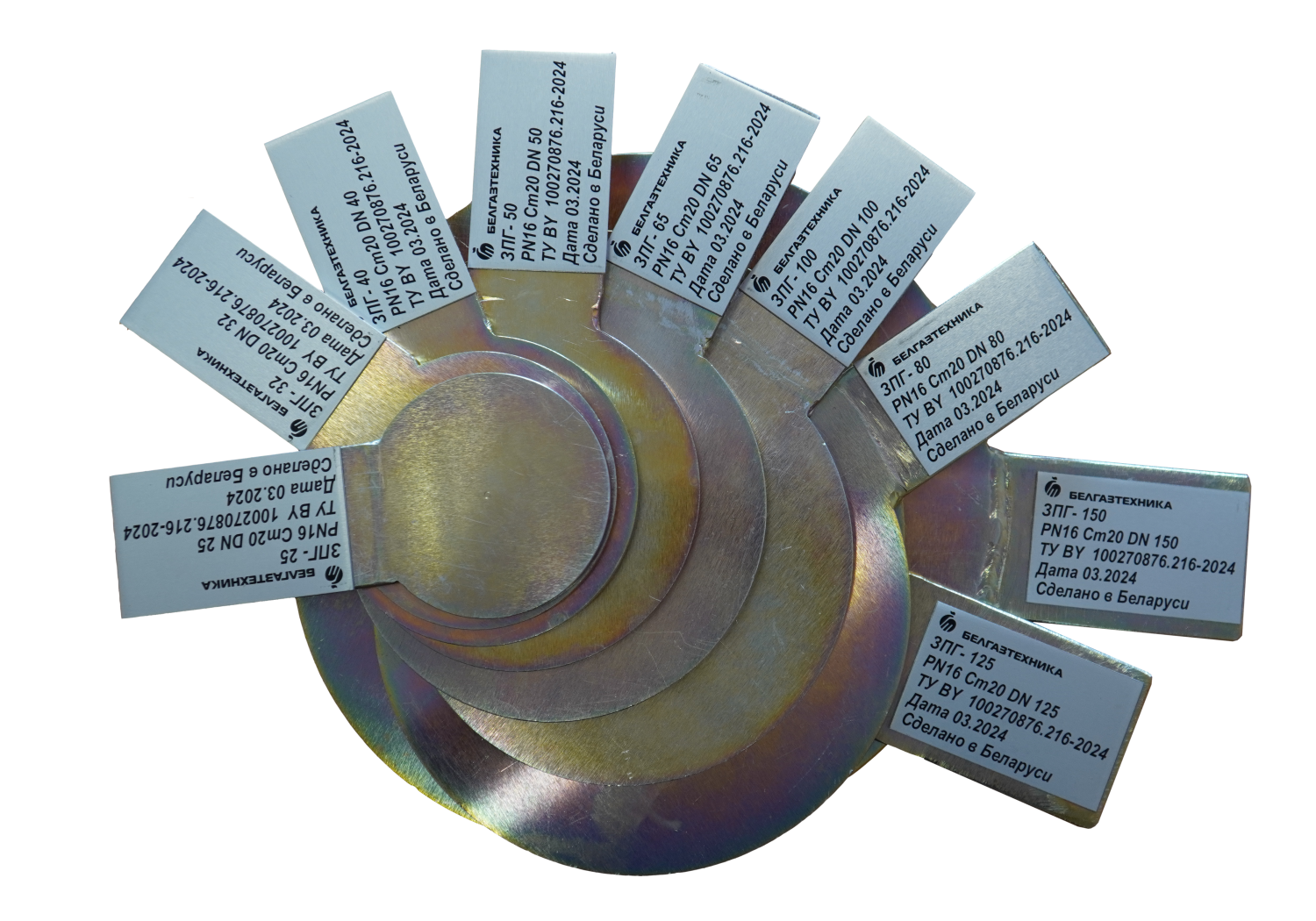

Заглушки межфланцевые плоские глухие ЗПГ
Оборудование для систем газоснабжения (ГРП, ШРП и прочее)
Заглушки межфланцевые плоские глухие ЗПГ предназначены для установки в трубопроводных системах с целью полного перекрытия просвета трубопроводов (или отдельных его частей) транспортируемых природный газ давлением до 1,6 МПа на период проведения профилактических или ремонтных работ, а также для отключения нефункционирующих трубопроводов.
Документы
11-23.2.1 ПС ЗПГ
Размер:
4.8 Мб
Назначение:
- Заглушки межфланцевые плоские глухие ЗПГ предназначены для установки в трубопроводных системах с целью полного перекрытия просвета трубопроводов (или отдельных его частей) транспортируемых природный газ пo ГОСТ 5542 давлением до 1,6 МПа на период проведения профилактических или ремонтных работ, а также для отключения нефункционирующих трубопроводов.
- Заглушка изготовлена в соответствии с требованиями ТУ ВУ 100270876.216-2024.
- Климатическое исполнение «УХЛ» категории размещения 3 по ГОСТ 15150-69.
- Пример условного обозначения заглушки при заказе: «Заглушка ЗПГ-25 ТУ ВУ 100270876.216-2024»
Технические характеристики:
|
Параметры для исполнения заглушек |
|||
|
Номинальный диаметр DN |
Размеры заглушки, мм, не более D x L x S |
Масса, кг, не более |
|
|
ЗПГ-25 |
25 |
68 х 134 х 3,5 |
0,18 |
| ЗПГ-32 |
32 |
78 х 149 х 3,5 |
0,21 |
|
ЗПГ-40 |
40 |
88 х 154 х 3,5 |
0,24 |
|
ЗПГ-50 |
50 |
102 х 171 х 4.5 |
0,39 |
|
ЗПГ-65 |
65 |
122 х 191 х 45 |
0,51 |
|
ЗПГ-80 |
80 |
133 х 206,5 х 5,5 |
0,73 |
|
ЗПГ-100 |
100 |
158 х 229 х 6,5 |
1,15 |
|
ЗПГ-125 |
125 |
184 х 252 х 7.5 |
1,73 |
|
ЗПГ-150 |
150 |
212 х 286 х 8.5 |
2,55 |
|
ЗПГ-200 |
200 |
268 х 364 х 11,5 |
5,43 |
|
ЗПГ-250 |
250 |
320 х 415 х 13,5 |
8,91 |
|
ЗПГ-300 |
300 |
370 х 475 х 13,5 |
11,82 |
