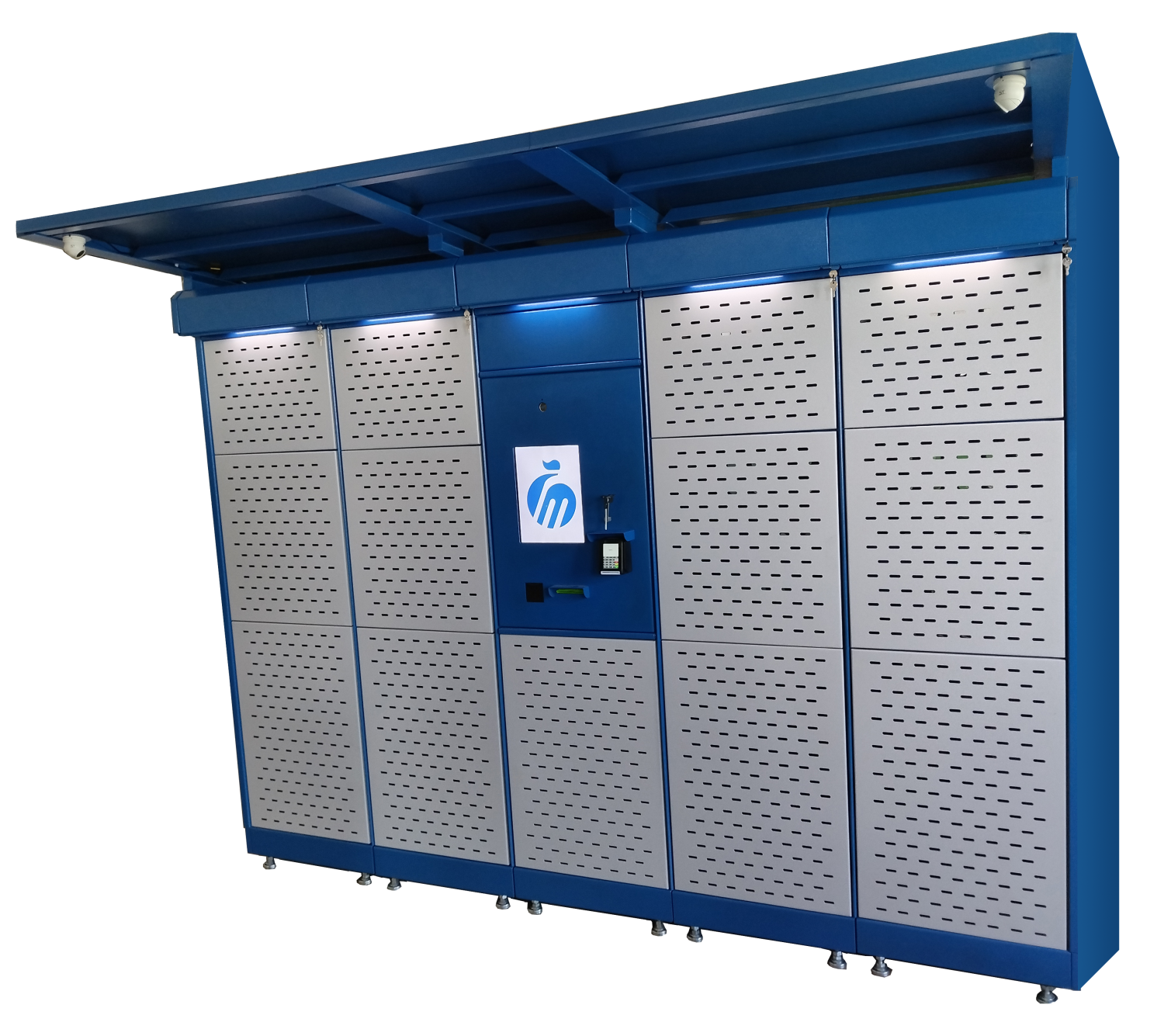

Установка автоматизированная для продажи баллонов со сжиженным газом "ГАЗОМАТ"
Документы
Назначение:
Установка автоматизированная для продажи баллонов со сжиженным газом «ГАЗОМАТ» (далее - установка) предназначена для обеспечения потребителей баллонами со сжиженным газом 5, 12, 27 литров путем самообслуживания. Областью применения данной установки могут быть предприятия газовой отрасли, транспорта, коммунального хозяйства.
- Установка соответствует требованиям технических условий ТУ BY 100270876.217‑2024.
- Установка выполняет следующие функции:
- продажа баллонов со сжиженным углеводородным газом (далее – СУГ) 5, 12, 27 литров;
- продажа СУГ с обменом баллонов 5, 12, 27 литров;
- передача информации о проданных баллонах в централизованную систему диспетчеризации.
Технические характеристики:
- Между системой мониторинга (сервером) и установкой обеспечено взаимодействие в режиме реального времени в части данных о стоимости газовых баллонов, передачи информации о состоянии установки, наличии газовых баллонов и пустых ячеек.
- Установка контролирует текущее состояние оборудования с выдачей необходимых служебных сообщений.
- Установка состоит из модуля управления и модулей хранения. Состав установки формируется в соответствии с проектом или заказом.
- Установка по ГОСТ 12997-84 относится к изделиям, не являющимся средствами измерений, но имеющим точностные характеристики.
- Установка предназначена для работы в диапазоне температуры окружающего воздуха от минус 20 ºС до плюс 50 ºС, атмосферном давлением от 84,0 кПа до 106,7 кПа и верхнем значении относительной влажности окружающего воздуха 95% при 35 С и более низких температурах без конденсации влаги.
- Климатическое исполнение установки УХЛ 3.1 по ГОСТ 15150-69.
- Степень защиты установки от проникновения твердых тел и брызг воды не ниже IP20 согласно ГОСТ 14254-2015.
- Установка соответствует требованиям технических регламентов Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
- Показатели надежности:
- средний срок службы не менее 10 лет.
Основные технические характеристики установки приведены в таблице:
| Наименование оборудования | Технические характеристики оборудования |
| Модуль управления |
Состав:
- шкаф (исполнение уличное, корпус из стали с возможностью соединения с модулями хранения, комплектуется крышей (козырьком); - управляющий специализированный компьютер; - монитор с сенсорной панелью (сенсорный экран) с диагональю 15 дюймов; - контроллер управления ячейками; - коммутатор сигналов ячеек; - картридер для чтения банковских платежных карт (обрабатываемая валюта – белорусский рубль); - термопринтер для печати чеков; - роутер с LTE-модулем для организации беспроводного канала связи с сервером управления; - источник бесперебойного питания, обеспечивающий автономную работу установки не менее 10 минут; - камеры видеонаблюдения 3 шт. (срок хранения видеозаписей один месяц); - антивандальная технологическая ячейка. Габаритные размеры модуля (длина х ширина х высота) должны быть, мм, не более 600 х 1160 х 2300. Масса модуля должна быть, кг, не более 145. Электропитание от однофазной сети переменного тока с напряжением 230 ± 10% В, частотой 50 ± Гц. |
|
Модуль хранения
|
Состав:
- шкаф (исполнение уличное, корпус из стали с возможностью соединения с модулем управления и модулями хранения, комплектуется крышей (козырьком); - антивандальные ячейки 3 шт. (выполнены из перфорированного металла для естественной вентиляции) под баллоны 5, 12, 27 литров; - каждая ячейка содержит весоизмерительную платформу на 40 кг (под баллоны 5 и 12 литров) или 100 кг (под баллон 27л) с усилителем сигнала тензодатчика; - каждая ячейка имеет индивидуальный электромагнитный замок и концевой датчик открытия двери. Допустимая максимальная нагрузка на полку ячейки должна быть, кг, не более 30. Габаритные размеры модуля (длина х ширина х высота) должны быть, мм, не более 600 х 1160 х 2300. Масса модуля должна быть, кг, не более 125. |
