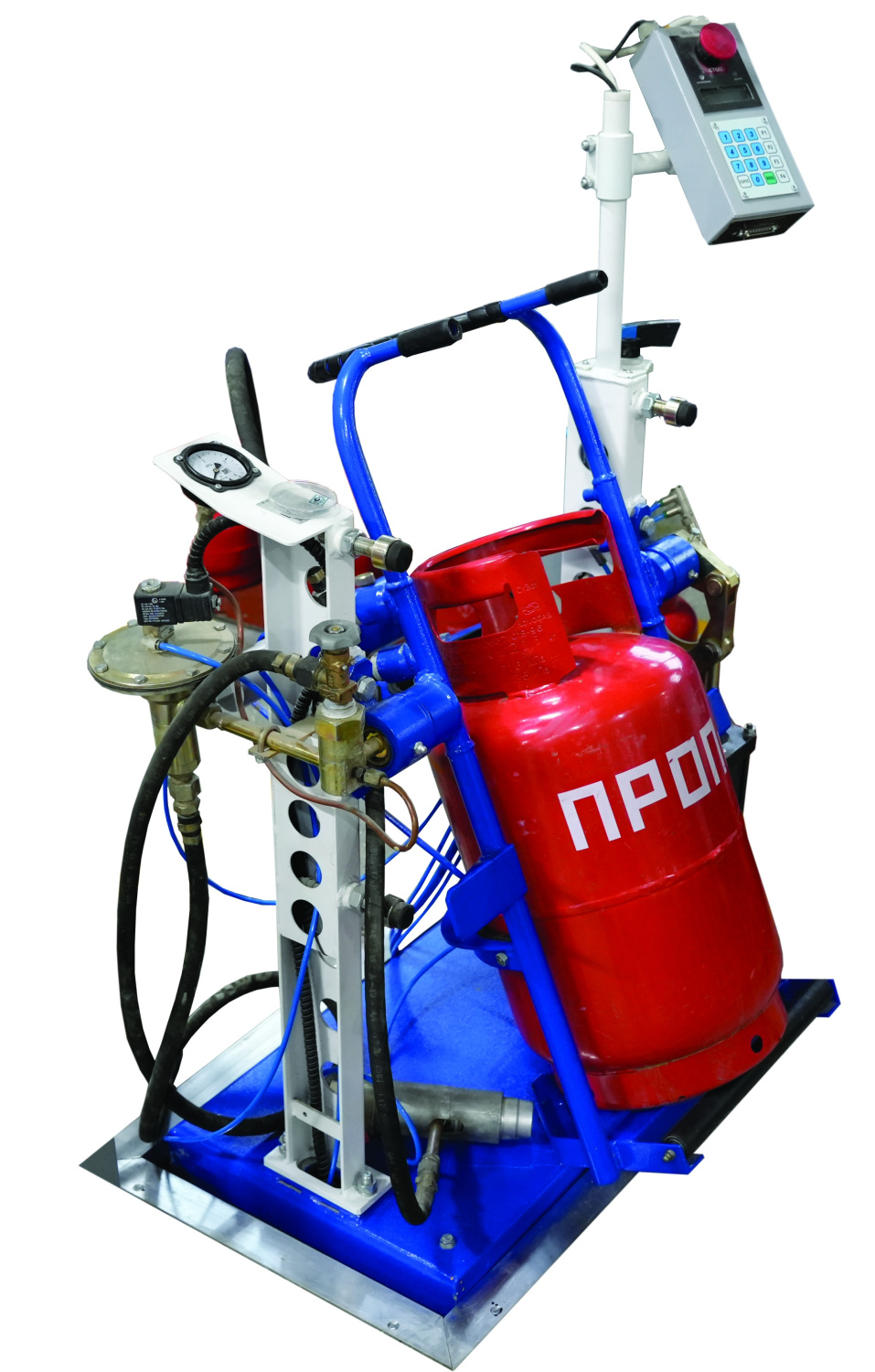

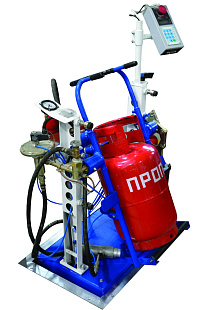

Пост наполнения и слива газа из баллонов объемом 5, 12, 27 и 50 литров УПНС



ТУ BY 100270876.117-2005

Документы

УПНС по ТР ТС 020 с 27.03.2024 по 20.03.2029 Размер: 2.6 Мб
УПНС по ТР ТС 012 с 28.03.2024 по 27.03.2029 Размер: 4.1 Мб
УПНС по ТР ТС 012 с 21.05.2021 по 20.05.2026 Размер: 4 Мб
ПНБЭ, УПНС по ТР ТС 020 с 13.12.21 по 07.12.26 Размер: 213.9 Кб
Руководство по эксплуатации УПНС Размер: 40.5 Мб

Назначение:

  • Служит для наполнения и слива сжиженного углеводородного газа (СУГ) из баллонов объемом 5, 12, 27,50 л.

  • Пост монтируется и эксплуатируется в цехах наполнения баллонов газонаполнительных станций (ГНС) и газонаполнительных пунктах (ГНП).

  • Категория производственных помещений по взрывопожароопасности А, класс помещения В-1 а.

  • Пример обозначения при заказе:

    • «Пост наполнения и слива газа из баллонов объемом 5, 12, 27 и 50 литров, универсальный УПНС ТУ BY 100270876.117-2005»

  • Соответствует требованиям ТР ТС 012/2011, ТР ТС 020/2011

Технические характеристики:

           Наименование параметра     Значение
 Производительность, бал/ч
- при наполнении СУГ баллонов:
                                объемом  5 литров
                                объемом 12 литров
                                объемом  27 литров
                                объемом  50 литров
- при сливе СУГ баллонов:
                                объемом  5 литров
                                объемом 12 литров
                                объемом  27 литров
                                объемом  50 литров

         45±10
         35±5
         27±5
         20±5

         40±5
         30±5
         20±5
         10±5
 Питание от сети переменного тока:
- напряжением, В
- частотой, Гц

     220+22-33
         50±1
 Потребляемая мощность, В•А, не более           30
 Рабочее давление сжатого воздуха, МПа      0,63±0,05
 Габаритные размеры, мм, не более:
поста
- длина/ширина/высота
узла автоматики
- длина/ширина/высота


   840/815/1345

    410/430/415
 Масса, кг, не более           80
