Установка наполнения баллонов универсальная УНБ-У

Наполнительное оборудование
Артикул:ТУ BY 100270876.136-2007

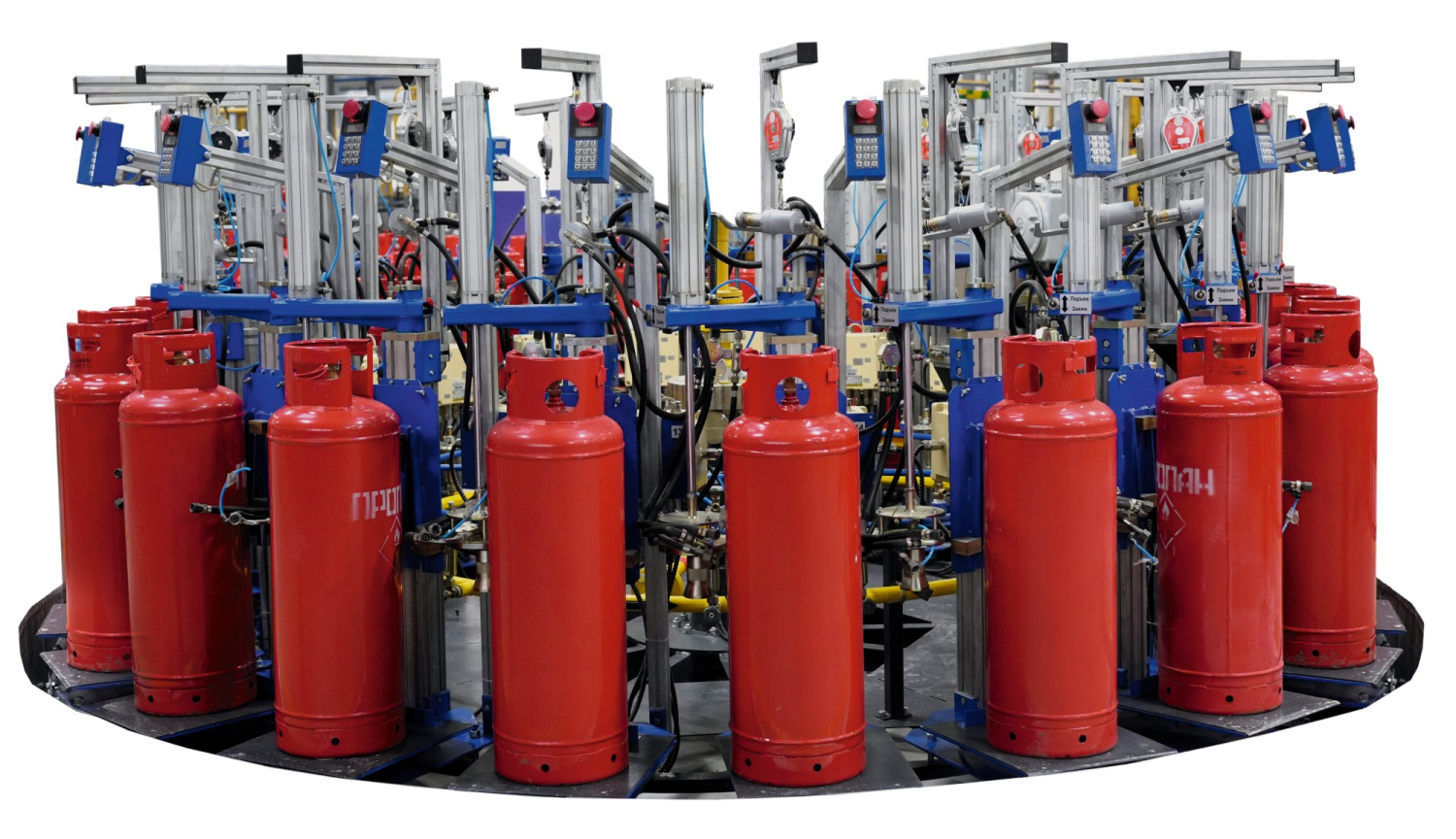

Установка наполнения баллонов универсальная УНБ-У предназначена для наполнения баллонов объемом 5, 12, 27 и 50 литров сжиженными углеводородными газами (СУГ)

Документы

УНБ-ЭА по ТР ТС 010 с 27.05.2022 по 22.05.2027 Размер: 670.4 Кб
УНБ-ЭА по ТР ТС 012 с 19.05.2022 по 18.05.2027 Размер: 3.8 Мб
УНБ-ЭА по ТР ТС 020 с 30.05.2022 по 28.05.2027 Размер: 96.6 Кб
УНБ-У по ТР ТС 020 с 03.06.2024 по 28.05.2029 Размер: 2.4 Мб
УНБ-У по ТР ТС 010 с 15.07.2024 по 10.07.2029 Размер: 5.2 Мб
УНБ-У-01 по ТР ТС 020 с 26.09.2024 по 23.09.2029 Размер: 2.6 Мб
Сертификат УНБ-У-01 по ТР ТС 010 с 20.11.2024 по 15.11.2029 Размер: 1.1 Мб
УНБ-У-01 по ТР ТС 012 на единичное изделие № 1 от 10.24_Optimized Размер: 2.9 Мб
11-22.1.00.00.000 ПС УНБ-У Размер: 10.2 Мб
11-22.1.00.00.000 РЭ УНБ-У Размер: 16.6 Мб

Назначение:

  • Установка наполнения баллонов универсальная УНБ-У предназначена для наполнения баллонов объемом 5, 12, 27 и 50 литров сжиженными углеводородными газами (СУГ).
  • Установка монтируется и эксплуатируется в цехах наполнения баллонов газонаполнительных станций (ГНС).
  • Режим работы установки – полуавтоматический с ручной установкой наполнительного устройства и ручным заданием конечной массы наполненного баллона на постах наполнения, с автоматическим отключением подачи СУГ в баллон и автоматической загрузкой и выгрузкой баллонов объемом 27 и 50 литров на установку. Загрузка и выгрузка баллонов объемом 5 и 12 литров осуществляется вручную.
  • Ввод конечной массы наполненного баллона на постах наполнения может осуществляться ручным заданием с клавиатуры поста наполнения и, при наличии канала связи, автоматически с рабочей станции системы учета СУГ.
  • Категория производственных помещений по взрывоопасности – А, класс взрывоопасной зоны помещения В-1а.
  • УНБ-У соответствует требованиям ТР ТС 010/2011, ТР ТС 012/2011, ТР ТС 020/2011.
  • Пример обозначения при заказе:
    «Установка наполнения баллонов универсальная УНБ-У ТУ BY 100270876.136-2007»

Технические характеристики:

Наименование параметра

УНБ-У

УНБ-У-01

Производительность, бал/ч

400±20

Количество постов

20

Macca СУГ полного баллона, кг
баллон объемом 5 л
баллон объемом 12 л
баллон объемом 27 л
баллон объемом 50 л


2,0+0,1-0,2
5,0±0,25
11,4±0,25
21,5±0,5
Рабочее давление сжатого воздуха в пневмосистеме, МПа

0,6±0,1

Давление газопровода СУГ, МПа

1,4-1,6

Тип привода

электрический

Рабочий диапазон температуры окружающей среды

+1°C…+35°C

Электропитание
привод:
напряжение, B
частота, Гц
установка:
напряжение, B
частота, Гц



400+40-24
50±1

230+23-14
50±1

Потребляемая мощность, Вт, не более:
привод
установка


500
360

Управление наполнительной струбциной

ручное, механическое

пневматическое

Габаритные размеры, мм, не более
длина/ширина/высота

5400/5300/2500

Macca установки, кг, нe более

3250

3300
