Фильтры газовые малогабаритные с устройством индикации ФГМ-25, -32,-50, -100
ТУ BY 100270876.124-2005
Документы
декларация на ФГ, ФГМ по ТР ТС 010
Размер:
39.2 Кб
декларация на ФГМ по ТР ТС 010, 032 (нов)
Размер:
37.1 Кб
Руководство по эксплуатации ФГМ
Размер:
24.2 Мб
Сертификат на тип ТР ТС 010 ФГМ
Размер:
1.6 Мб
Модель для Rеvit (BIM-технология) ФГМ-25
Размер:
1016 Кб
Модель для Rеvit (BIM-технология) ФГМ-32
Размер:
996 Кб
Модель для Rеvit (BIM-технология) ФГМ-50
Размер:
1012 Кб
Модель для Rеvit (BIM-технология) ФГМ-100
Размер:
980 Кб
ФГМ с 23.12.2020 по 22.12.2025 г.
Размер:
3.1 Мб
ФГМ по ТР ТС 032 с 14.12.2023 по 05.12.2028
Размер:
1.3 Мб
Назначение:
-

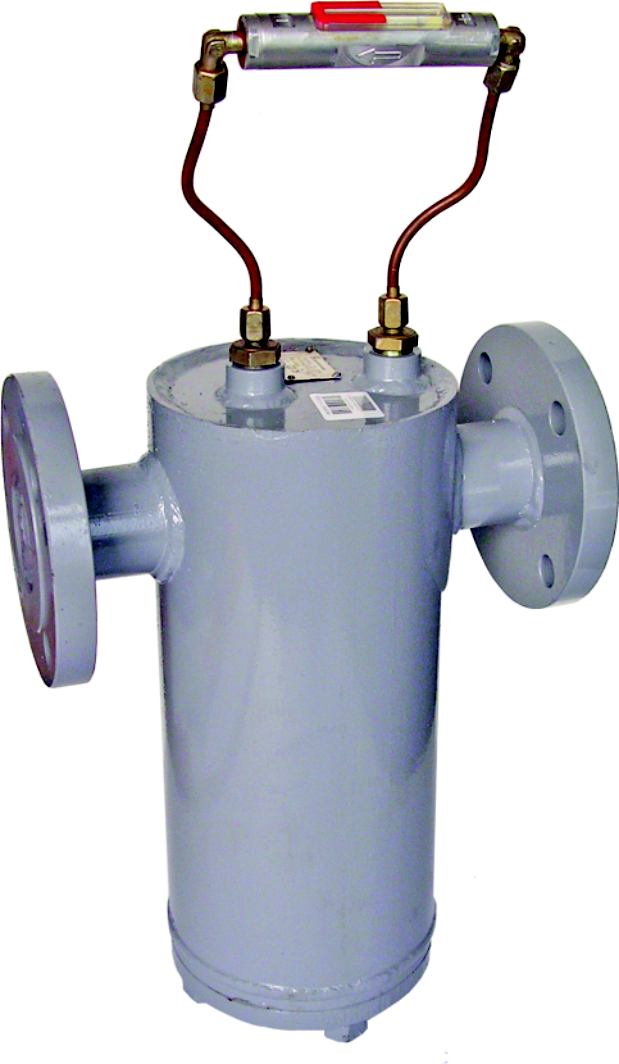

Фильтры газовые малогабаритные с устройством индикации ФГМ предназначены для очистки природных, углеводородных и других неагрессивных газов, а также воздуха от механических примесей.
-
Фильтры устанавливаются в газорегуляторных пунктах (ГРП), шкафных регуляторных пунктах (ШРП), газорегуляторных установках (ГРУ) и других системах, транспортирующих неагрессивные газы.
-
В качестве устройства индикации применяется индикатор загрязненности фильтра ИЗФ ТУ РБ 100270876.091 -2001.
-
Вид климатического исполнения УХЛ, категории 2 по ГОСТ 15150-69, при этом нижнее значение температуры окружающей среды минус 35°С.
Технические характеристики:
наименование параметра |
ФГМ 1,0-25-12 |
ФГМ 1,8-32-12 |
ФГМ 3,0-50-12 |
ФГМ 15-100-12 |
Номинальный диаметр DN, мм | 25 | 32 | 50 | 100 |
Номинальное давление PN, МПа
|
1,2 | 1,2 | 1,2 | 1,2 |
Рабочая площадь фильтрующего элемента,
м², не менее |
0,05 | 0,05 | 0,05 | 0,13 |
Максимальный расход газа, м³/ч, не менее,
при входном давлении: - 0,3 МПа - 0,6 МПа - 1,2 МПа |
100 280 500 |
150 450 850 |
350 1050 2800 |
1500 4500 9700 |
Допустимый перепад давления на фильтрующем элементе, кПа, не более |
10 | 10 | 10 | 10 |
Эффективность фильтрации, %, не менее, для частиц размером 10мкм |
98 | 98 | 98 | 98 |

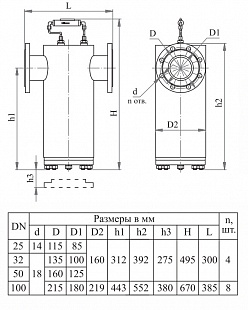

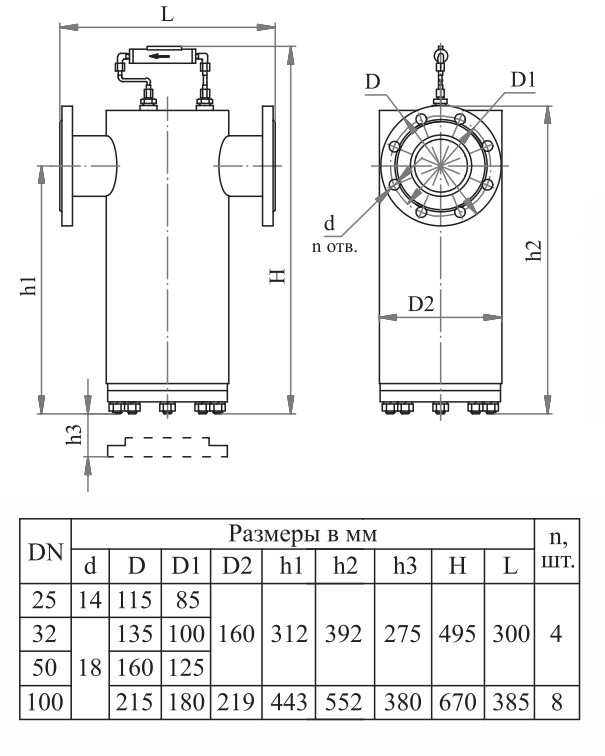

Габаритные размеры, мм, не более - строительная длина - ширина - высота (высота с индикатором) |
300 160 400(500) |
300 160 400(500) |
300 160 400(500) |
385 220 550(700) |
Масса, кг, не более | 17 | 20 | 25 | 50 |
