Прибор диагностики плит газовых бытовых ПДП-01

Прибор диагностики плит газовых бытовых ПДП-01
Артикул:ТУ BY 100270876.197-2020
Прибор диагностики технического состояния плит газовых и газоэлектрических бытовых ПДП-01 (далее – прибор) предназначен для проведения комплекса работ по проверке технического состояния газоиспользующего оборудования с целью определения его остаточного ресурса и возможности дальнейшей эксплуатации или необходимой замены.

Документы

ПДП-01 по ТР ТС 020 с 07.02.2024 по 04.02.2029 Размер: 1 Мб
Программное обеспечение для управления и сбора информации Размер: 22.8 Мб
14-23.0.00.000 РЭ ПДП-01 Размер: 4 Мб

Назначение:

  • Прибор диагностики технического состояния плит газовых и газоэлектрических бытовых ПДП-01 (далее – прибор) предназначен для проведения комплекса работ по проверке технического состояния газоиспользующего оборудования с целью определения его остаточного ресурса и возможности дальнейшей эксплуатации или необходимой замены.
  • Прибор обеспечивает выполнение функций, предусмотренных типовой технологической инструкцией «Проведение комплекса работ по определению технического состояния газоиспользующего оборудования по истечении срока службы», утвержденной  ГПО  «БЕЛТОПГАЗ» приказом №454 от 30.12.2022 г.
  • Областью применения прибора могут быть жилые, производственные и коммунально-бытовые помещения, где осуществляется эксплуатация, техническое обслуживание и ремонт газоиспользующего оборудования.
  • Прибор соответствует требованиям технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Технические характеристики:

  • Прибор соответствует требованиям технических условий ТУ BY 100270876.197-2020.
  • Прибор предназначен для работы в диапазоне температур от плюс 10 до плюс 40 ºС и относительной влажности не более 98 % при температуре плюс  25 ºС.
  • Климатическое исполнение прибора УХЛ 3.1 по ГОСТ 15150-69.
  • Прибор не является средством измерения, но имеет точностные характеристики по ГОСТ 12997-84.
  • По устойчивости к механическим воздействиям прибор соответствует исполнению N2 по ГОСТ 12997-84.
  • Степень защиты прибора IР 30 согласно ГОСТ 14254-2015.

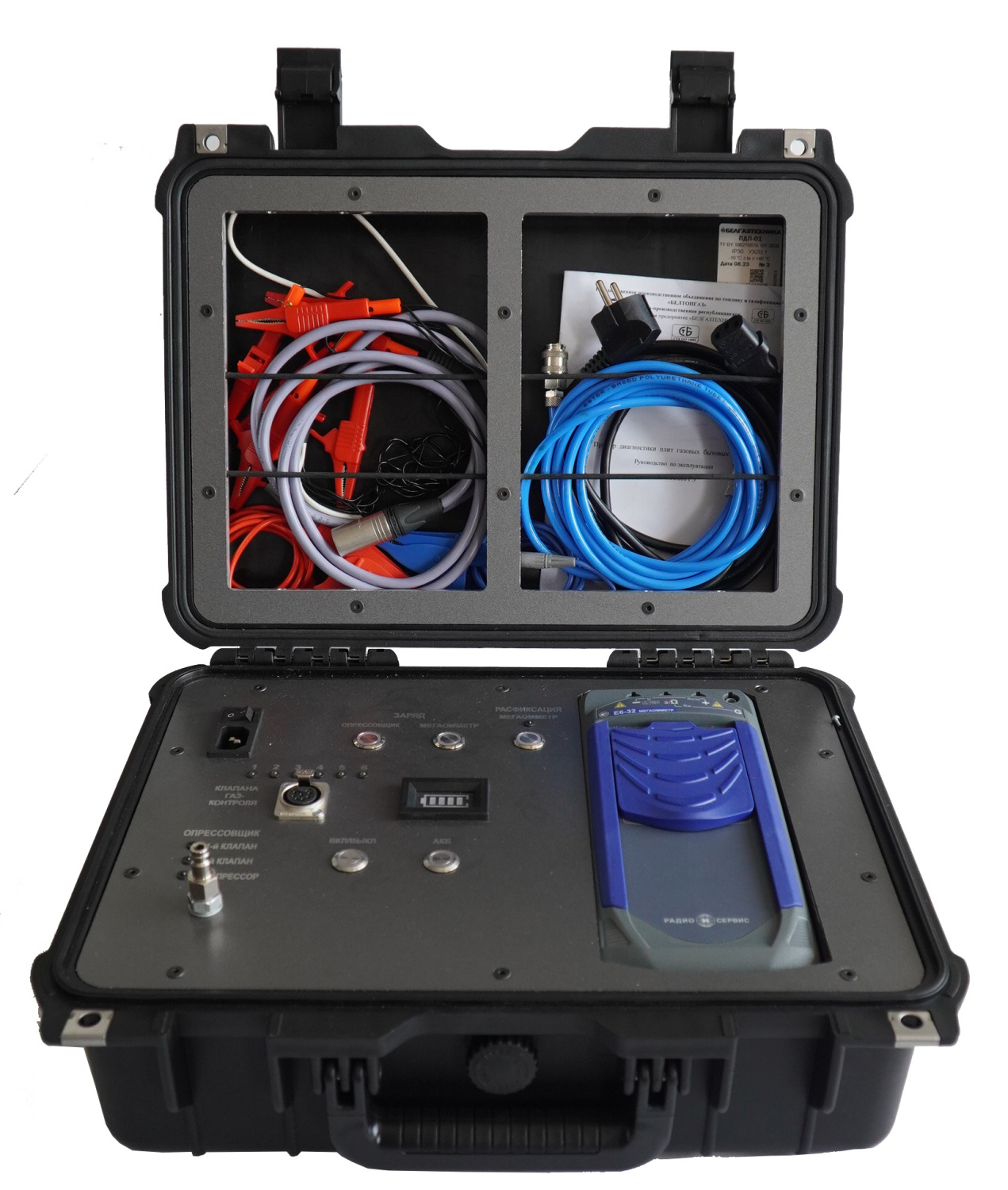

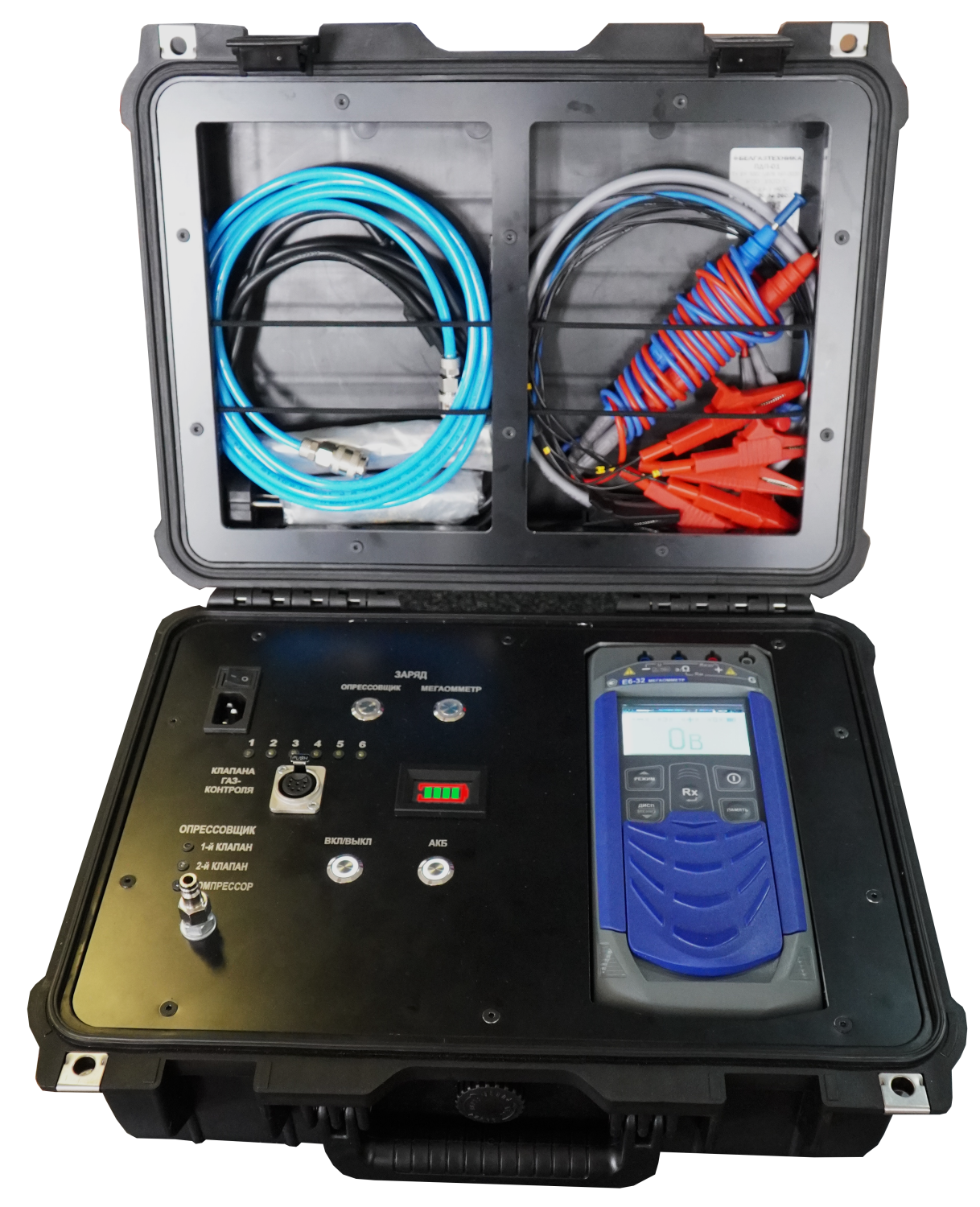

  • Прибор состоит из:
       - опресовщика;
       - мегаомметра;
       - комплекта для подключения;
       - кейса защитного.
  • Габаритные размеры блока контроля (длина х ширина х высота) не более 430 x 335 x 180 мм.
  • Масса прибора в комплекте не более 6,5 кг.
  • Прибор определяет избыточное давление в диапазоне от 0 мбар до 60 мбар (от 0 Па до 6000 Па).
  • Дискретность измерения давления 1 мбар (100,0 Па).
  • Электрическое питание опрессовщика осуществляется от встроенной батареи аккумуляторной напряжением от (9,7+0,1) В до (12,6+0,1) В. При снижении напряженияпитания мнее 9,7 В включается звуковой сигнал, который отключается после выключения питания и последующей зарядки прибора.
  • Заряд батареи аккумуляторных опрессовщика и мегаомметра осуществляется с помощью встроенного адаптера сетевого от электрической сети переменного тока напряжением (230+10%) В и частотой (50+1)Гц.
  • Показатели надежности:
           - средняя наработка на отказ не менее 10000 часов;
           - полный средний срок служюы приюора не менее 8 лет.
