Регулирующая арматура
Артикул:ТУ BY 100270876.154-2010
Регулятор РДГД-50 предназначен для редуцирования высокого и среднего дав­ления на низкое природных, искусственных, углеводородных и других неагрес­сивных газов, автоматического поддержания выходного давления на заданном уровне независимо от изменения расхода и входного давления, автоматического отключения подачи газа при повышении выходного давления сверх установлен­ного предела или при уменьшении выходного давления ниже определенной величины. Диапазон входного давления - 0,05-0,6 МПа.  Диапазон выходного давления - 1,5-3,0 (3,0-5,0) кПа

Документы

декларация на РДГД-50 Размер: 56.9 Кб
декларации(2шт.) на ИТ-1, РДГД-50 Размер: 92.1 Кб
запчасти РДГД-50 Размер: 3.1 Мб
Модель для Rеvit (BIM-технология) РДГД-50 Размер: 2.9 Мб
РДГД-50 ТР ТС 010 с 05.05.21 по 03.05.26 Размер: 1.6 Мб
11-08.1.00.000 РЭ РДГД-50 Размер: 1.4 Мб
Письмо о подтверждении соответствия продукции Размер: 91.7 Кб

Назначение:

  • Регулятор РДГД-50 предназначен для редуцирования высокого и среднего дав­ления на низкое природных, искусственных, углеводородных и других неагрес­сивных газов, автоматического поддержания выходного давления на заданном уровне независимо от изменения расхода и входного давления, автоматического отключения подачи газа при повышении выходного давления сверх установлен­ного предела или при уменьшении выходного давления ниже определенной величины.

  • В зависимости от направления потока газа конструкцией регулятора РДГД-50 предусмотрен угловой или линейный монтаж.

  • Вид климатического исполнения УХЛ 3 по ГОСТ 15050-69, при этом нижнее зна­чение температуры окружающей среды минус 30°С.

  • Пример обозначения при заказе: Регулятор давления газа домовой с условной пропускной способностью 50м3/ч, с диапазоном выходного давления 1,5-3,0 кПа в угловом исполнении: «Регулятор РДГД-50 ТУ BY 100270876.154-2010»

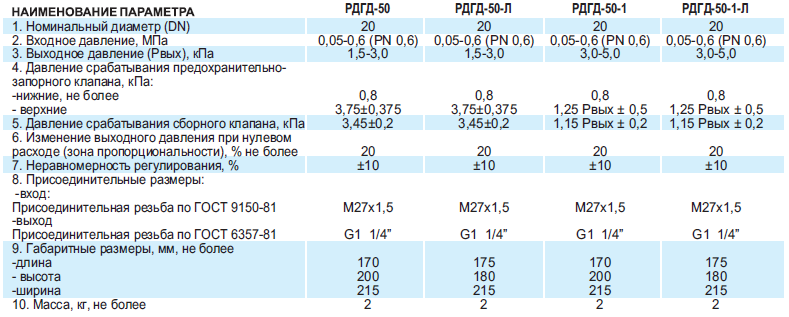

Технические характеристики:

 Наименование параметра  РДГД-50   РДГД -50-Л  РДГД -50-1  РДГД -50-1-Л
 Номинальный диаметр (DN)                                 20
 Входное давление, МПа                      0,05-0,6 (PN 0,6)
 Выходное давление (Рвых), кПа            1,5-3,0            3,0-5,0
 Давление срабатывания ПЗК, кПа
- нижнее, не более
- верхнее

            0,8
       3,75±0,375

              0,8
     1,25Рвых±0,5
 Давление срабатывания сбросного клапана, кПа       3,45±0,2       1,15Рвых±0,2
 Изменение выходного давления при нулевом расходе (зона пропорциональности), %, не более                                  20
 Неравномерность регулирования, %                                      ±10
 Присоединительные размеры:
- вход: присоединительная резьба по ГОСТ 9150-2002
- выход: присоединительная резьба по ГОСТ 6357-81

                           М27х1.5
                            G1 1/4"
 Габаритные размеры, мм, не более
- длина
- высота
- ширина

   170
   200
   220

    175
    180
    220

    170
    200
    220

    175
    180
    220
 Масса, кг, не более                                  2,2

Пропускная способность:

 Входное давление  0,05  0,1  0,2  0,3  0,4  0,5  0,6
 Пропускная способность, м³/ч   50  65  75  75  75  75  75
