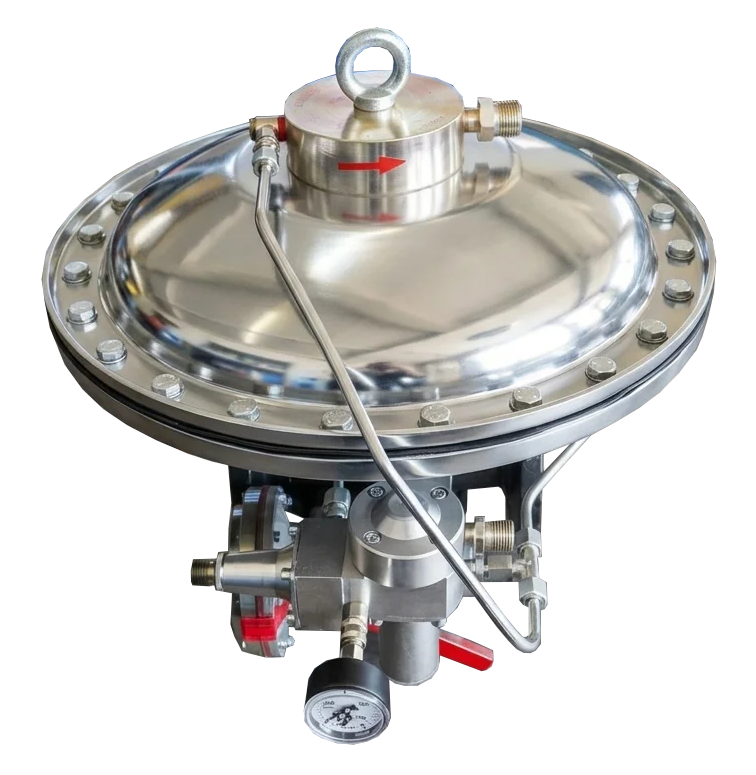

Регулятор давления газа комбинированный КРОН-50

Назначение:

• Регулятор давления газа комбинированный КРОН-50 с предохранительным запорным клапаном, предназначен для редуцирования и поддержания заданного давления очищенных (осушенных) природных, искусственных, углеводородных и других неагрессивных газов и для автоматического перекрытия подачи газа при выходе значения контролируемого (выходного) давления за установленные верхний или нижний пределы.
• Вид климатического исполнения У2 по ГОСТ 15150-69, но при этом нижнее значение температуры окружающей среды минус 40°С (для регуляторов в стальном корпусе) или минус 35°С (для регуляторов в чугунном корпусе).
• Регуляторы, в зависимости от значения диапазона настройки выходного давления и от направления потока газа, изготавливаются в шести исполнениях.
• При выборе исполнения регулятора, в случае, когда значение настройки выходного давления соответствует крайнему значению диапазона (например, 0,05 МПа), следует выбирать исполнение в сторону большего диапазона настройки (от 0,05 до 0,3 МПа).
• Условное обозначение регулятора при заказе:

Технические характеристики:

Наименование параметра	КРОН-50
Номинальный диаметр	50
Диаметр седла клапана, мм	50
Диапазон входного давления, МПа	0,05-1,2
Диапазоны настройки выходного давления, МПа	0,01-0,05          0,05-0,3          0,3-0,6
Пределы настройки автоматического перекрытия подачи газа при изменении выходного давления (Рвых) - нижний (Рнп)* - верхний (Рвп)**	Рнп<0,5Рвых     Рвп≤1,25Рвых
Максимальная пропускная способность при входном давлении 1.2 МПа, м³/ч	7200
Неравномерность регулирования, %, не более	10
Зона пропорциональности, %, не более	20
Постоянная времени, с, не более	60
Габаритные размеры, мм, не более - строительная длина - длина - ширина - высота	254             500             630             500
Масса, кг, не более	60

*Точность значения перекрытия по нижнему пределу (Рнп) ±10%.
** Точность значения перекрытия по верхнему пределу (Рвп) ±5%. При настройке регуляторов, для обеспечения стабильной работы ПЗК, разница давлений между Рвых и Рвп должна составлять не менее 20%.

Основные расходные характеристики регуляторов КРОН-50:

Входное давление, МПа	Пропускная способность, м3/ч при выходном давлении МПа
	0,01	0,05	0,1	0,2	0,3	0,4	0,5	0,6
0,05	670	-	-	-	-	-	-	-
0,1	930	820	-	-	-	-	-	-
0,2	1250	1400	1320	-	-	-	-	-
0,3	1850	2150	2200	1560	-	-	-	-
0,4	2030	2470	2650	1840	1720	-	-	-
0,5	2520	2740	3020	2840	2210	1960	-	-
0,6	3060	3450	3960	4350	4120	4020	3930	-
0,8	3470	4050	4520	5050	5050	4930	4870	4100
1,0	3800	4550	5080	5700	6120	6120	6020	5200
1,2	4200	5120	5640	6320	7200	7200	7100	6300

Преимущества регуляторов КРОН:

• конструкция выполнена таким образом, что основной клапан регулятора находится над седлом (в верхней части регулятора), а предохранительно-запорный клапан – под седлом (в нижней части регулятора). Это снижает вероятность засорения основного рабочего клапана и седла регулятора механическими абразивными частицами;

• не более 10%  рост выходного давления при нулевом расходе на среднем выходном давлении и не более 5% на высоком;


• высокая точность поддержания выходного давления при изменяющихся расходах;


• стабильная работа на низких расходах (от нуля);


• отсутствие зависимости изменения выходного давления при изменении входного давления;


• новая конструкция пилота со встроенным стабилизатором и клапаном сброса управляющего давления обеспечивает стабильную работу регулятора на любых режимах, в т.ч. при резких переходных процессах;


• настраиваемый стабилизатор с индикацией стабилизируемого давления обеспечивает более точную настройку под требуемые режимы работы;


• клапан быстрого сброса управляющего давления предохраняет от разрыва мембрану регулятора при подаче в импульс повышенного давления;


• герметичность исполнительного клапана и клапана ПЗК соответствует классу «А» ГОСТ 9544-2015.
