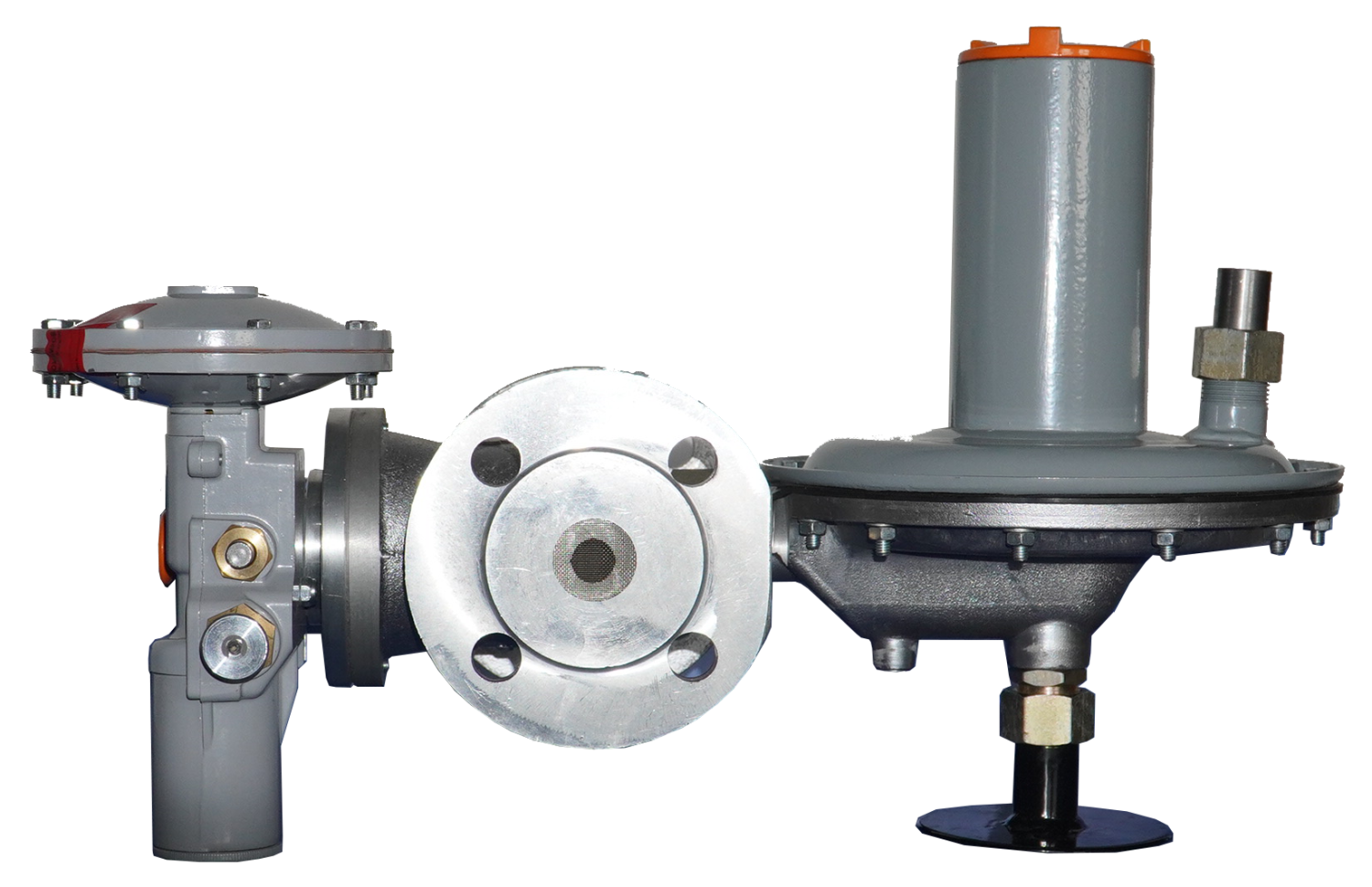

Регулятор давления газа РДС-32М

Назначение:

• Регулятор давления газа РДС-З2М (в дальнейшем регулятор) является комбинированным, прямого действия и предназначен для редуцирования и поддержания заданного давления природных, искусственных, углеводородных и других неагрессивных газов. Регулятор оснащен предохранительно-запорным клапаном (ПЗК) и обеспечивает автоматическое перекрытие подачи газа, при выходе настроенного (выходного) давления за установленный верхний и нижний пределы.
• Отдельные исполнения регулятора оснащены встроенным пружинным предохранительно-сбросным клапаном (ПСК) пропорционального действия, предназначенным для сброса в атмосферу вышеуказанных газов при увеличении настроенного (выходного) давления сверх установленного предела.

• Регулятор устанавливается в газорегуляторных пунктах (ГРП), шкафных регуляторных пунктах (ШРП), газорегуляторных установках (ГРУ).
• Вид климатического исполнения УХЛ2 по ГОСТ 15150-69, но при этом нижнее значение температуры окружающей среды минус 40 °С.
• Регулятор, в зависимости от значения диапазона настройки выходного давления, изготавливается в шести исполнениях.

• Пример обозначения при заказе: Регулятор с выходным давлением 0,005-0,015 МПа:
  «Регулятор PДС-32M-1 TУ РБ 100270876.099-2002»

Технические характеристики:

Наименование параметра	РДС-32М-1	РДС-32М-2	РДС-32М-3	РДС-32М-4	РДС-32М-5	РДС-32М-6
Номинальный диаметр (условный проход)	32
Диаметр седла клапана, мм	8
Диапазон входного давления, МПа	0,05-1,2
Диапазон настройки выходного давления (Рн), МПа	0,005-0,015	0,015-0,05	0,05-0,1	0,1-0,3	0,0013-0,0028	0,0026-0,0054
Неравномерность регулирования, %, не более	10
Зона пропорциональности, %, не более	20
Зона нечувствительности, %, не более*	2,5
Постоянная времени, с, не более	60
Пределы настройки автоматического срабатывания ПЗК в  зависимости от настроенного (выходного) давления (Рн): - нижний (Рнп) - верхний (Рвп)** - верхний в составе резервной линии (Рвп.р)**	0,3кПа≤Рнп<0,5Рн Рвп≤1,25Рн Рвп.р≤1,35Рн
Точность срабатывания ПЗК по верхнему пределу, %, нe более	5
Точность срабатывания ПЗК по нижнему пределу, %, нe более	10
Время срабатывания ПЗК, c, не более	1
Класс герметичности перекрытия клапана ПЗК и ПСК (при наличии) в соответствии с ГОСТ 9544-2015	А
Наличие ПСК	нет				да
Давление настройки срабатывания ПСК (Pсp)	-				Рср≤1,15Рн
Тип соединения	фланцевое 32-16-хх-1-В ГОСТ 33259-2015
Материал корпуса	Алюминий АК12
Габаритные размеры, мм, не более: - строительная длина; - длина - ширина - высота	180 500 250 320
Масса, кг, не более	10,5

* Показатель относится к верхнему пределу настройки выходного давления.
** При настройке регулятора, для обеспечения стабильной работы ПЗК, разница давлений между Рн и Рвп должна составлять не менее 20%.

Пропускная способность:

Входное давление, МПа	0,05	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,0	1,1	1,2
Пропускная способность, м³/ч	11	21	47	88	110	132	154	175	197	219	241	263	285
