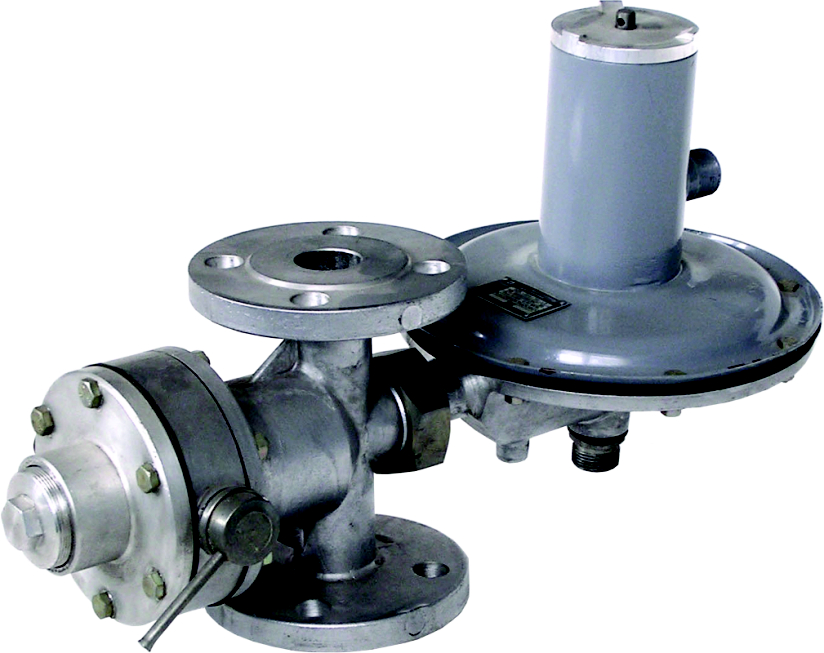

Регулятор давления комбинированный РДК-32

Регулирующая арматура

Артикул:ТУ РБ 05550283.046-99

08-769-2013 РГК,КСП-25-16,РДК-32 Размер: 64.4 Кб

20-97.1.10 ПС РДК-32 Размер: 2.6 Мб

Назначение:

Регулятор давления газа комбинированный РДК-32 предназначен для редуцирования высокого и среднего давления на низкое природных, искусственных, углеводородных и других неагрессивных газов, автоматического поддержания выходного давления на заданном уровне независимо от изменения расхода и входного давления, автоматического отключения подачи газа при повышении выходного давления сверх установленного предела или при уменьшении входного давления ниже определенной величины.
Вид климатического исполнения УХЛ2 по ГОСТ 15150-69, при этом нижнее значение температуры окружающей среды минус 40°С.
При необходимости изменения направления потока корпус регулятора поворачивается в любое положение.
Пример обозначения при заказе:
«Регулятор РДК-32/4-1,6 ТУ РБ 05550283.046-99»

Наименование параметра	РДК-32/10-1,6	РДК-32/6-1,6	РДК-32/4-1,6	РДК-32/10-1-1,6	РДК-32/6-1-1,6
Максимальное входное давление, МПа	1,6
Входное давление, МПа	0,1-1,6
Выходное давление, Па	1300-2800		2600-5400
Давление срабатывания сбросного клапана при превышении установленного выходного давления, Па, не более	3200		6200
Давление отключения подачи газа при превышении установленного выходного давления, Па	3500		6700
Давление отключения подачи при уменьшении входного давления, МПа	0,05-0,06

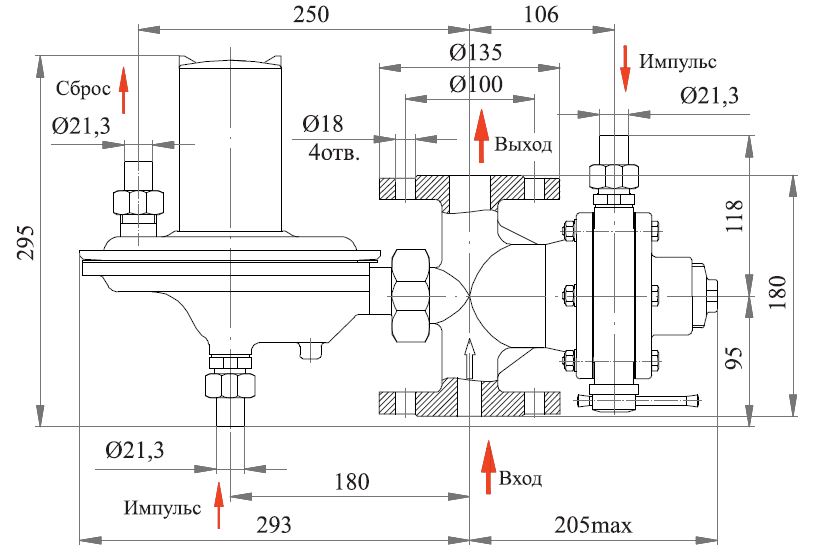

Габаритные размеры, мм, не более: - длина - ширина - высота	475 225 300
Масса, кг	7,6±0,5

Входное давление, МПа	Пропускная способность регулятора, м3/ч
	Диаметр седла, мм
	10	6	4
0,1	45	28	-
0,2	75	35	-
0,3	100	44	-
0,4	140	60	-
0,5	180	78	-
0,6	220	94	-
0,7	255	121	-
0,8	290	121	-
0,9	322	141	-
1,0	340	178	129
1,2	360	255	155
1,4	360	255	185
1,6	360	255	232
