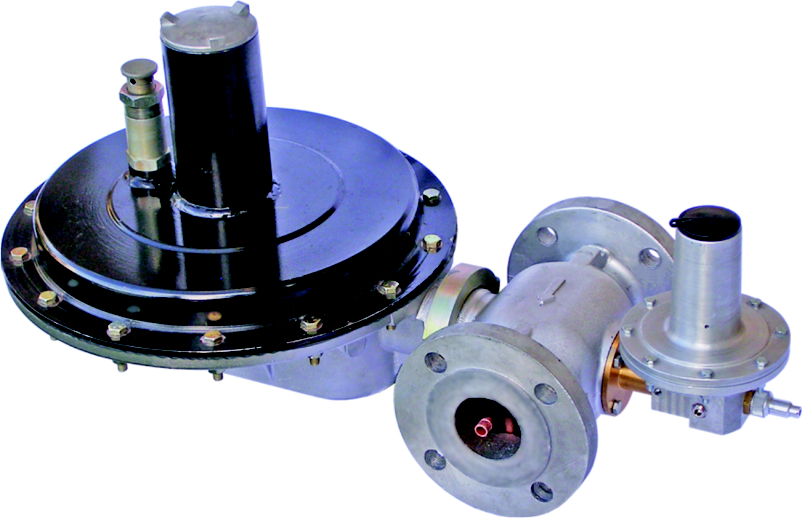

Регулятор давления газа комбинированный с предохранительно-запорным клапаном РДК-50 предназначен для понижения входного давления природных, искусственных, углеводородных и других неагрессивных газов, автоматического поддержания выходного давления на заданном уровне, автоматического отключения подачи газа при выходе контролируемого (выходного) давления за установленные верхний и нижний пределы. Диапазон входного давления - 0,05-0,6 МПа. Диапазон настройки выходного давления - 0,0016-0,03 МПа.

Документы

декларация по ТР ТС на РДК-50 Размер: 58.2 Кб
запчасти РДК-50 Размер: 12.9 Мб
Модель для Rеvit (BIM-технология) РДК-50 Размер: 6.1 Мб
РДК-32,-50 ТР ТС 010 с 07.08.20 по 05.08.2025 Размер: 2.3 Мб
11-07.3.00.00.000 ПС РДК-50 Размер: 3.6 Мб
РДК-32,-50 ТР ТС 010 с 12.08.25 по 03.08.2030 Размер: 3.6 Мб

Назначение:

  • Регулятор давления газа комбинированный с предохранительно-запорным клапаном РДК-50 предназначен для редуцирования и поддержания заданного давления природных, искусственных, углеводородных и других неагрессивных газов, автоматического отключения подачи газа при выходе контролируемого (выходного) давления за установленные верхний и нижний пределы.
  • Вид климатического исполнения - У2 по ГОСТ 15150-69, при этом нижнее значение температуры окружающей среды минус 40 °С.
  • При необходимости изменения направления потока газа корпус регулятора поворачивается в любое положение.
  • Пример обозначения при заказе:
    «Регулятор РДК-50-00 ТУ BY 100270876.143-2008»

Технические характеристики:

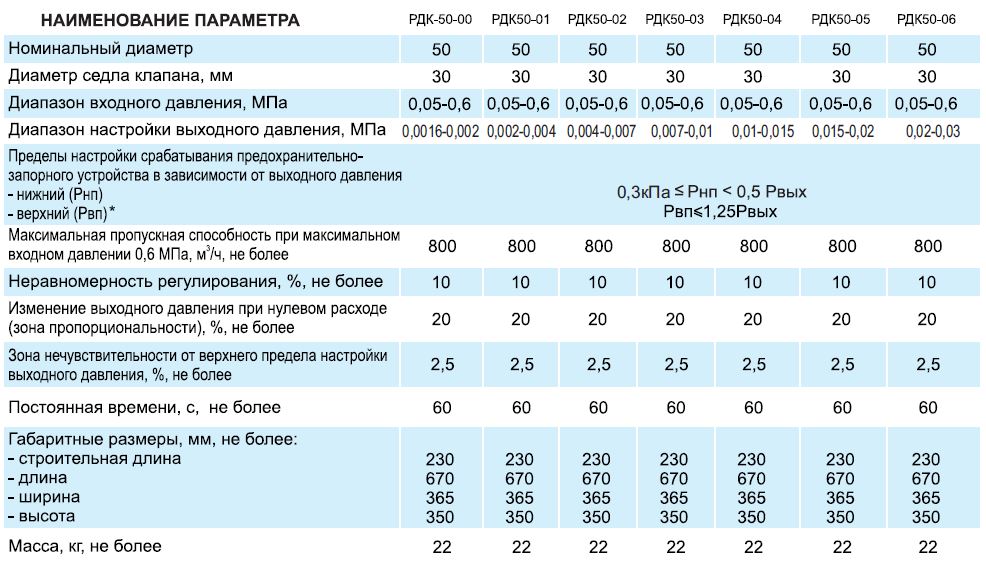

 Наименование параметра  РДК-50-00  РДК-50-01  РДК-50-02  РДК-50-03  РДК-50-04  РДК-50-05  РДК-50-06
 Номинальный диаметр                                                   50
 Диаметр седла клапана, мм                                                   30
 Диапазон входного давления, МПа                                              0,05-0,6
 Диапазон настройки выходного давления, МПа 0,0016-0,002 0,002-0,004 0,004-0,007 0,007-0,01 0,01-0,015 0,015-0,02 0,02-0,03
 Пределы настройки срабатывания ПЗК в зависимости от выходного давления
- нижний (Рнп)*
- верхний (Рвп)**


                                 0,3кПа≤Рнп<0,5Рвых
                                       Рвп≤1,25Рвых
 Максимальная пропускная способность при входном давлении 0,6 МПа, м³/ч                                                   800
 Неравномерность регулирования, %, не более                                                    10
 Изменение выходного давления при нулевом расходе (зона пропорциональности), %, не более                                                    20
 Зона нечувствительности от верхнего предела настройки выходного давления, %, не более                                                    2,5
 Постоянная времени, с, не более                                                    60

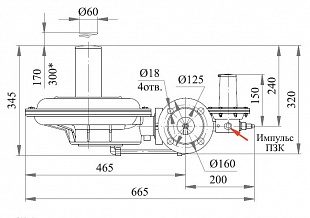

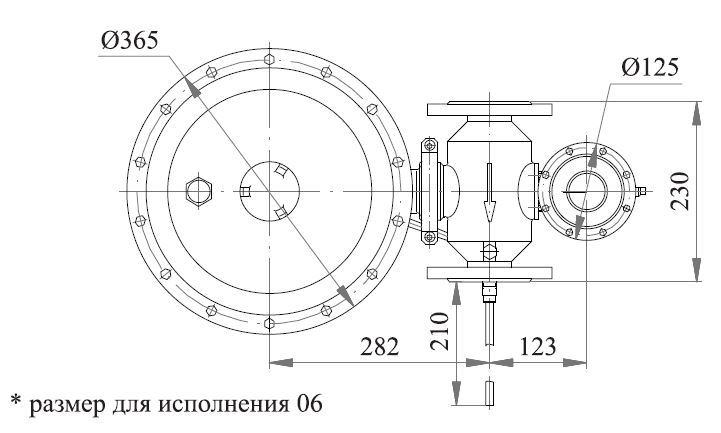

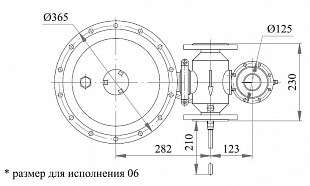

 Габаритные размеры, мм, не более:
- строительная длина;
- длина
- ширина
- высота

                                                  230
                                                  670
                                                  365
                                                  350

                230
                670
                365
                450
 Масса, кг, не более                                                    22

* Верхний предел настройки предохранительного клапана при выходном давлении до 0,003 МПа включительно должен быть 0,00375 МПа.
** Точность значения перекрытия 10 нижнему пределу +10%.
При выборе исполнения регулятора при выходном давлении, соответствующем крайним значениям диапазона, следует выбирать исполнение в сторону большего диапазона настройки.

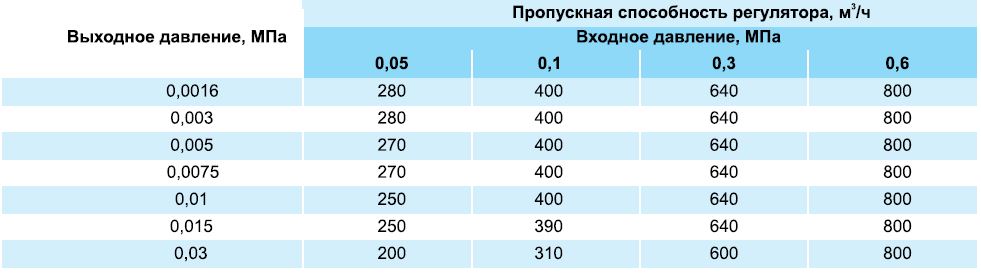

Пропускная способность:

 Выходное давление, МПа
 		 Пропускная способность, м³/ч
Входное давление, МПа
0,05 0,1 0,3 0,6
0,0016 280 400 640 800
0,003 280 400 640 800
0,005 270 400 640 800
0,0075 270 400 640 800
0,01 250 400 640 800
0,015 250 390 640 800
0,03 200 310 640 800
