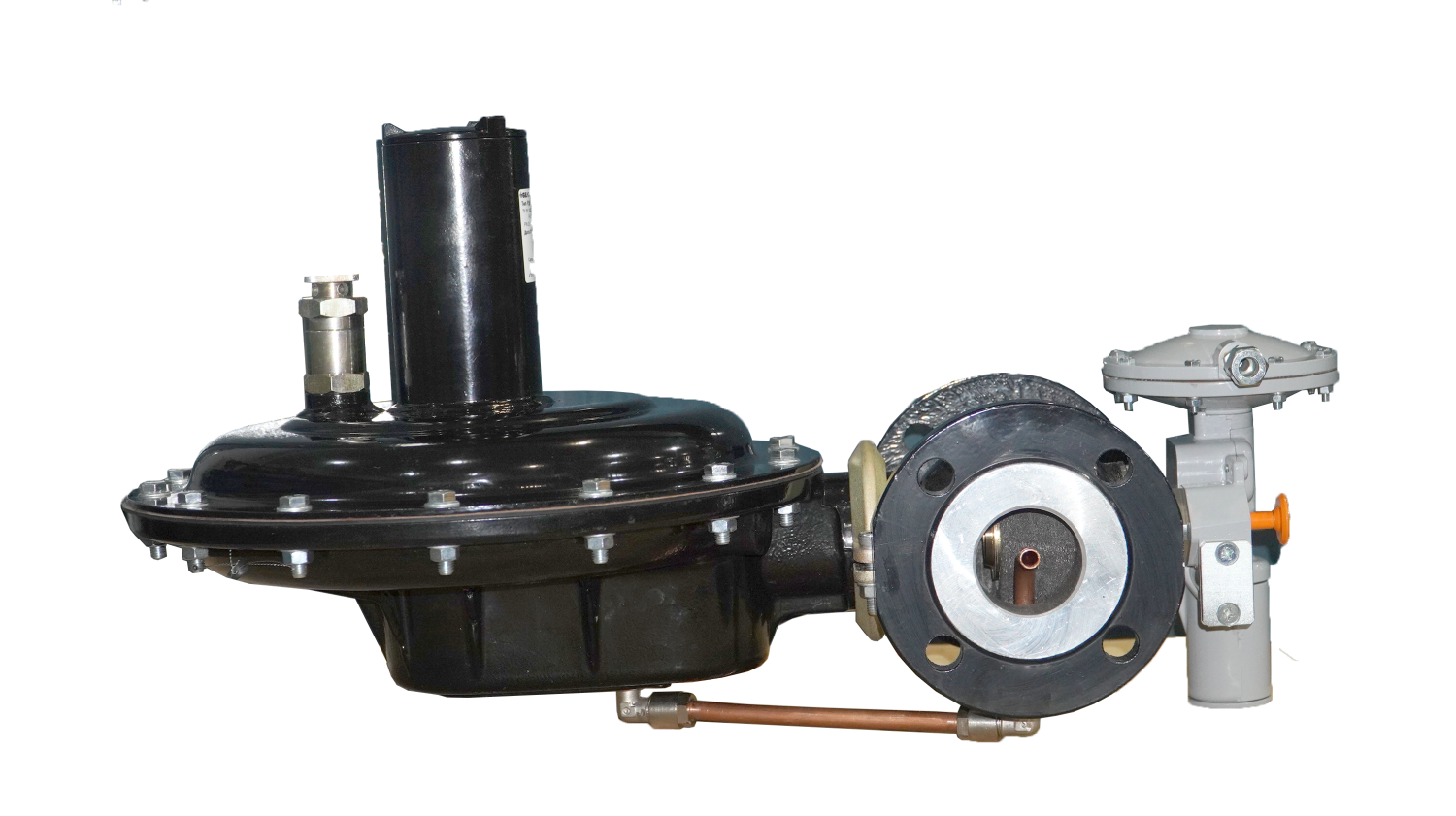

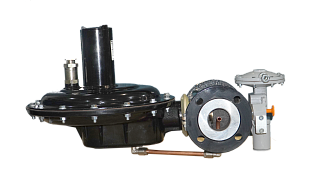

Регулятор комбинированный РДК-50М

Регулирующая арматура
Регулятор давления комбинированный РДК-50М является комбинированным, прямого действия и предназначен для редуцирования и поддержания заданного давления природных, искусственных, углеводородных и других неагрессивных газов. Регулятор оснащен предохранительно запорным клапаном (ПЗК) и обеспечивает автоматическое перекрытие подачи газа, при выходе настроенного (выходного) давления за установленный верхний и нижний пределы.

Документы

РДК-50М по ТР ТС 010 с 24.03.2026 по 22.03.2031 Размер: 1.6 Мб
11-25.3.00.000 ПС РДК-50М Размер: 2.8 Мб

НАЗНАЧЕНИЕ

  • Регулятор давления комбинированный РДК-50М (в дальнейшем регулятор) является комбинированным, прямого действия и предназначен для редуцирования и поддержания заданного давления природных, искусственных, углеводородных и других неагрессивных газов. Регулятор оснащен предохранительно запорным клапаном (ПЗК) и обеспечивает автоматическое перекрытие подачи газа, при выходе настроенного (выходного) давления за установленный верхний и нижний пределы.
  • Регулятор устанавливается в газорегуляторных пунктах (ГРП), шкафных регуляторных пунктах (ШРП), газорегуляторных установках (ГРУ).
  • Вид климатического исполнения У2 по ГОСТ 15150-69, но при этом нижнее значение температуры окружающей среды минус 40 °С.
  • Регулятор, в зависимости от значения диапазона настройки выходного давления изготавливается в семи исполнениях.

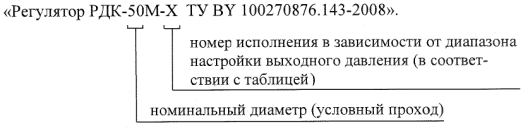

  • Пример обозначения при заказе:

Технические характеристики:

 Наименование параметра  РДК-50М-00  РДК-50М-01  РДК-50М-02  РДК-50М-03  РДК-50М-04  РДК-50М-05  РДК-50М-06
 Номинальный диаметр (условный проход) 50
 Диаметр седла клапана, мм 30
 Диапазон входного давления, МПа 0,05-0,6
 Диапазон настройки выходного давления (Рн), кПа 1,6-2,0 2,0-4,0 4,0-7,0 7,0-10,0 10,0-15,0 15,0-20,0 20,0-30,0
 Неравномерность регулирования, %, не более 10
 Зона пропорциональности, %, не более 20
 Зона нечувствительности, %, не более* 2,5
 Постоянная времени, с, не более 60
 Пределы настройки автоматического срабатывания ПЗК в
 зависимости от настроенного (выходного) давления (Рн):
- нижний (Рнп)
- верхний (Рвп)**
- верхний в составе резервной линии (Рвп.р)**

0,3кПа≤Рнп<0,5Рн
Рвп≤1,25Рн
Рвп.р≤1,35Рн
 Точность срабатывания ПЗК по верхнему пределу, %, нe более 5
 Точность срабатывания ПЗК по нижнему пределу, %, нe более 10
 Время срабатывания ПЗК, c, не более 1
 Класс герметичности перекрытия клапана ПЗК и ПСК
(при наличии) в соответствии с ГОСТ 9544-2015 		А
 Тип соединения фланцевое 50-16-хх-1-В ГОСТ 33259-2015
 Материал корпуса Алюминий АК12
 Габаритные размеры, мм, не более:
- строительная длина;
- длина
- ширина
- высота

                                                  230
                                                  660
                                                  365
                                                  350

                230
                650
                365
                470
 Масса, кг, не более                                                    22

* Показатель относится к верхнему пределу настройки выходного давления.
** При настройке регулятора, для обеспечения стабильной работы ПЗК, разница давлений между Рн и Рвп должна составлять не менее 20%.

Пропускная способность:

 Выходное давление, МПа  Пропускная способность, м³/ч
Входное давление, МПа
0,05 0,1 0,3 0,6
0,0016 280 400 640 800
0,003 280 400 640 800
0,005 270 400 640 800
0,0075 270 400 640 800
0,01 250 400 640 800
0,015 250 390 640 800
0,03 200 310 600 800
